DEXP AC-07CHSOT/W [17/33] Снаружи

Установка внутреннего блока

Шаг 1: выбор места установки.

Выберите подходящее место для установки.

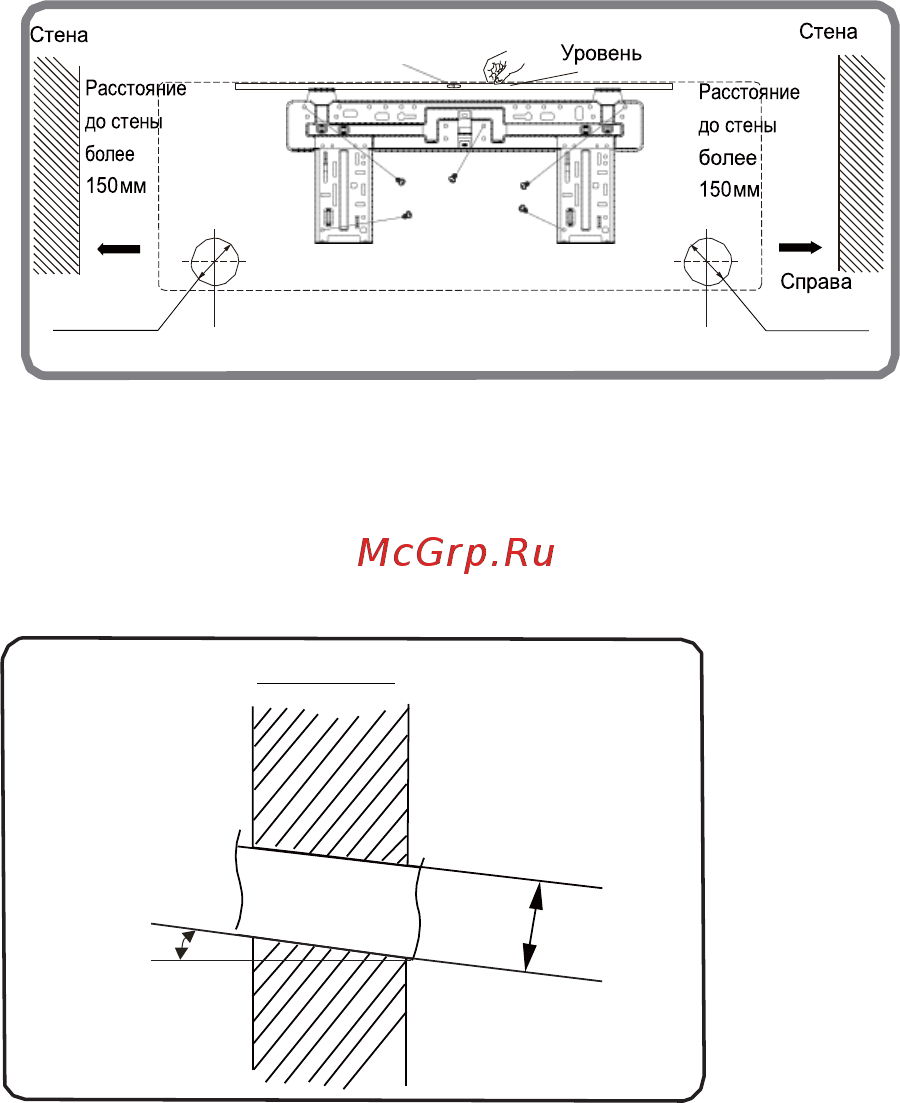

Шаг 2: установка настенного каркаса.

Повесьте настенный каркас на стену, с помощью уровня выровняйте по горизонтали, отметьте

на стене расположение шести отверстий для шурупов.

Просверлите ударной дрелью отверстия (размер сверла должен соответствовать размерам

пластикового распорного дюбеля) и вставьте дюбель в отверстие.

Зафиксируйте каркас на стене с помощью саморезов (ST4.2X25TA), затем проверьте прочность

крепления, потянув каркас. Если пластиковый дюбель сидит неплотно, просверлите рядом

новое отверстие.

Шаг 3: отверстие для трубки.

Выберите расположение отверстия в соответствии с направлением выпускной трубки.

Отверстие должно располагаться немного ниже настенного каркаса.

Проделайте отверстие диаметром 55 мм в выбранном месте для выпускной трубки.

Для плавного дренажа отверстие в стене необходимо немного наклонить к внешней

стороне под углом 5-10°.

Отметка в центре

Слева

Φ55 мм

(Отвестие для трубки)

Φ55 мм

(Отвестие для трубки)

Внутри Снаружи

5-10°

Φ55

ПРИМЕЧАНИЕ:



Обратите внимание на образование пыли при пробивке отверстия, примите

соответствующие меры.



Пластиковые дюбели не входят в комплект и приобретаются отдельно.
