DEXP AC-07CHSOT/W [23/33] Установка наружного блока
![DEXP AC-09CHSOT/W [23/33] Установка наружного блока](/views2/1549898/page23/bg17.png)
.
Установка наружного блока
Шаг 1: монтаж кронштейна для наружного блока (в зависимости от фактического
места установки).
1.
Выберите подходящее место для установки.
2.
Зафиксируйте кронштейн с помощью анкеров в выбранном месте.
ПРИМЕЧАНИЕ:
Соблюдайте технику безопасности при установке наружного блока.
Убедитесь, что кронштейн может выдержать вес минимум в четыре раза больше, чем вес
блока.
Блок должен быть установлен не ниже, чем 3 см над полом для установки дренажного
соединения.
Для блоков с охлаждающей мощностью 2300 Вт – 5000 Вт требуется 6 анкерных болтов; для
блоков с охлаждающей мощностью 6000 Вт – 8000 Вт требуется 8 анкерных болтов; для
блоков с охлаждающей мощностью 10000 Вт – 16000 Вт требуется 10 анкерных болтов.
Шаг 2: монтаж дренажного соединения (только для кондиционеров с охлаждением и
обогревом) .
1.
Подсоедините наружное дренажное соединение в отверстие в шасси, как показано
на схеме ниже.
2.
Подключите дренажный шланг в дренажный клапан.

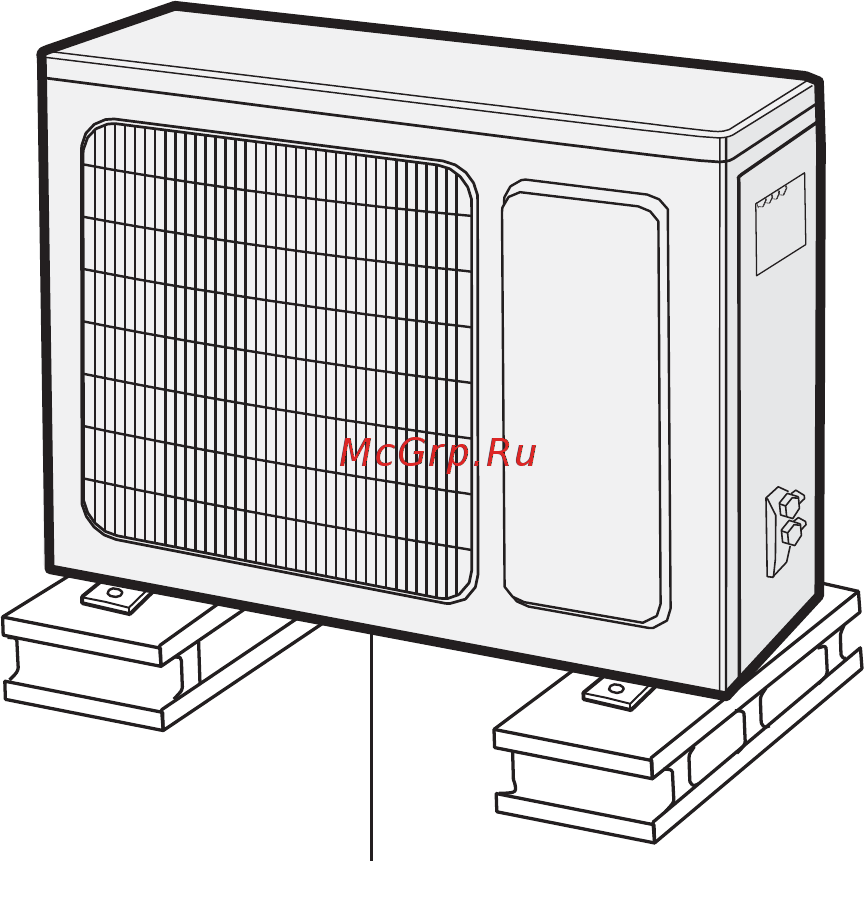

Не менее, чем 3 см над полом
