ELTENA Smart Station RT2000 Руководство по эксплуатации онлайн

Inelt Smart Station RT2000va Инструкция по эксплуатации онлайн

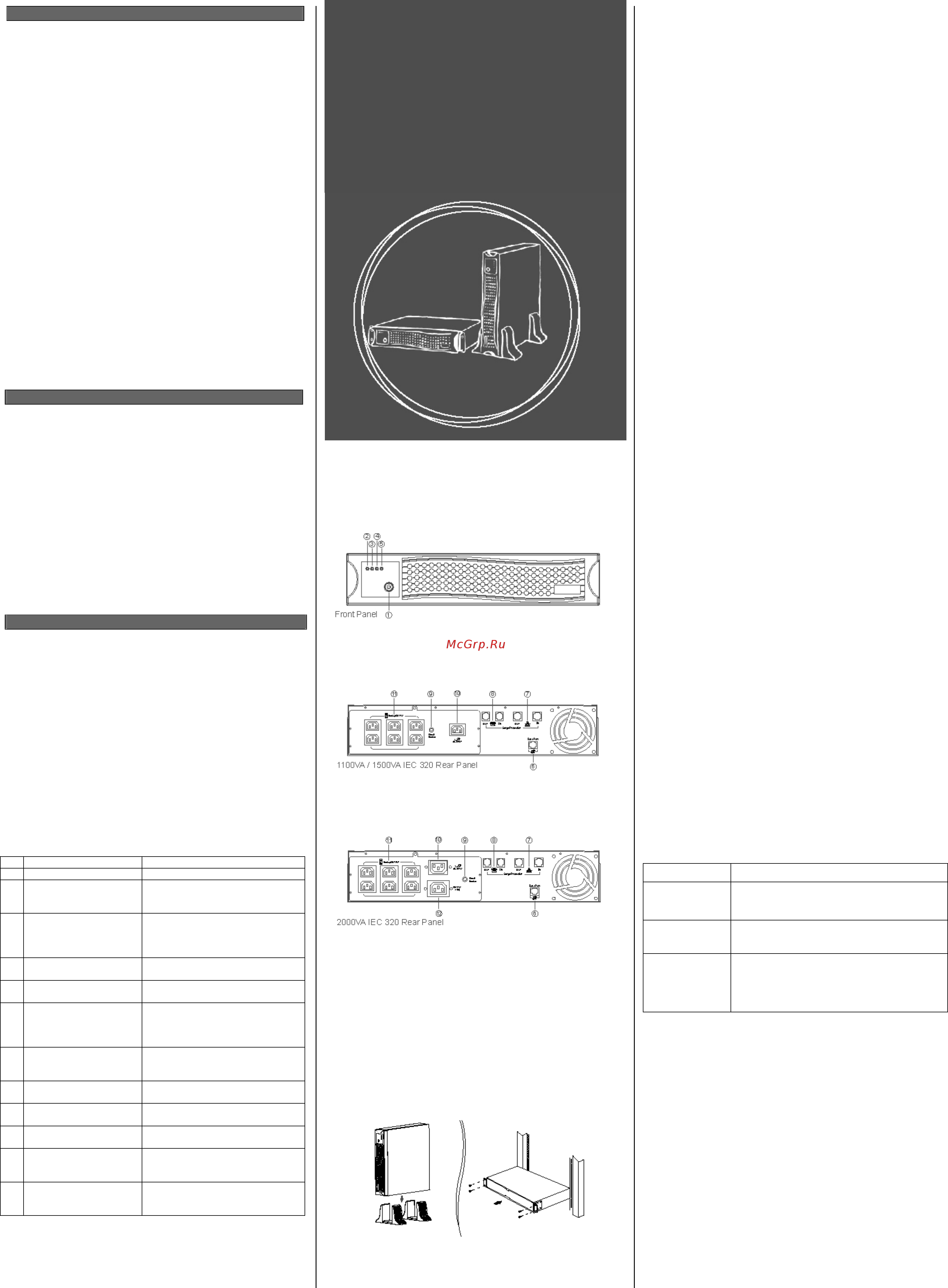

Задняя панель моделей 1100 и 1500
Передняя панель
Задняя панель модели 2000
Техника безопасности
• ИБП предназначен для установки в помещении. Рекомендуемая
рабочая температура 15-25°С, допустимая 0-40°С. Влажность 10-
95% без конденсата.
• Внутри ИБП имеются части, находящиеся под напряжением,
опасным для жизни. Поскольку ИБП содержит
аккумуляторную батарею, опасность сохраняется даже при
отключении ИБП от сети. Не пытайтесь разбирать ИБП,
сервисное обслуживание должно производиться только в
специализированных сервисных центрах.
• Замена батарей может производиться пользователем с
соблюдением всех необходимых предосторожностей во избежание
повреждения оборудования.
• Берегите батареи от огня
Длительная безаварийная эксплуатация ИБП во многом зависит от
соблюдения правил пользования
• ИБП предназначен для питания от однофазной сети с номинальным
напряжением 220-230В. В целях обеспечения надежной работы
устройства настоятельно рекомендуется обеспечить защитное
заземление.
• Не допускается попадание посторонних предметов и влаги внутрь
ИБП.
• Не закрывайте вентиляционные отверстия ИБП. Это может
привести к его выходу из строя.
• Не размещайте ИБП вблизи нагревательных приборов, батарей
центрального отопления и в местах попадания прямых солнечных
лучей.
• После перевозки и храниения ИБП при температуре ниже нуля
необходимо выдержать его при комнатной температуре 3-4 часа до
первого включения.
1.Введение
1.1 Описание системы
ИБП INELT Smart Station RT создан нами для защиты персональных
компьютеров, периферийного, сетевого и коммуникационного
оборудования, в том числе, установленного в 19” стойку от проблем с
электропитанием. Автоматический регулятор напряжения позволяет
продолжать работу при существенных отклонениях входного
напряжения от номинала, встроенная аккумуляторная батарея позволяет
некоторое время работать автономно, сохранить файлы и свернуть
операционную систему при пропадании сетевого напряжения.
ИБП оснащены шестью выходными розетками резервного питания для
подключения критичной нагрузки (ИБП мощностью 2000ВА, кроме того,
имеет одну розетку, рассчитанную на ток 16А). Вся нагрузка,
подключенная к выходным разъемам ИБП, обеспечивается защитой от
импульсов и помех, могущих привести к сбоям в работе оборудования.
ИБП также оснащен фильтром компьютерной сети RJ45 и фильтром
телефонной/модемной линии RJ-11.
2.Подключение и эксплуатация
2.1 Комплектность поставки
Внимательно проверьте комплектность поставки. В него должно входить
следующее:
• ИБП
• Выходной кабель IEC320
• “Уши” для установки в стойку
• Подставки для вертикальной установки
• Телефонный кабель
• Руководство по эксплуатации
• Коммуникационный кабель и программное обеспечение
Новые версии свободно распространяемого программного обеспечения
можно скачать с www.ineltups.ru.
2.2 Внешнее описание
№ Описание Функции
1 Кнопка включения Включение и выключение ИБП
2 Индикатор работы от
сети / от батарей
Горит непрерывно при наличии
входного напряжения, при его
отсутствии мигает
3 Индикатор коррекции
напряжения
горит, когда входное напряжение за
пределами имеет отклонения от
нормы, и автоматический регулятор
напряжения корректирует его
4 Индикатор перегрузки /
неисправности
Горит, если ИБП перегружен или
вышел из строя.
5 Индикатор не
используется
6 Компьютерный
интерфейс RJ-48
RS-232 и USB интерфейс для
подключения компьютера и
организации мониторинга ИБП и
свертки ОС
7 Разъемы для защиты
компьютерной сети от
шумов и импульсов
Фильтр подавляет импульсы
напряжения в компьютерной сети
8 Разъемы для защиты
телефонной линии
Фильтр подавляет импульсы
напряжения в телефонной линии
9 Автомат защиты Защита от перегрузки и короткого
замыкания
10 Входной разъем Подключение ИБП к входной сети
посредством кабеля.
11 Выходные разъемы
резервного питания
Обеспечивают полную защиту
компьютерного и сетевого
оборудования
12 Выходной разъем
резервного питания 16А
Обеспечивает полную защиту
нагрузки, могущей потреблять ток
более 10А
Благодарим Ваc за то, что Вы остановили свой выбор на ИБП марки
INELT. Надеемся, что благодаря нему Вы надолго забудете о проблемах
с электропитанием Вашего оборудования. Просим Вас ознакомиться с
настоящим Руководством перед первым включением ИБП. Соблюдение
несложных рекомендаций, описанных здесь, поможет обеспечить его
длительную безаварийную эксплуатацию.
2.3 Установка
ИБП предназначен для установки в помещении вдали от источников
тепла и влаги. После перевозки или хранения ИБП при температуре
ниже нуля необходимо выдержать его при комнатной температуре в
течение 3-4 часов.
ИБП может быть установлен в 19” стойку, вертикально на входящих в
комплект подставках или Вы можете положить его горизонтально.
Вентиляция.
Место установки ИБП должно обеспечивать достаточное движение
воздуха вокруг ИБП, Свободное пространство вокруг ИБП не должно
быть менее 3 см спереди и сзади.
Заряд батарей.
Ваш ИБП может быть использован немедленно (за исключением
ситуации, когда он перевозился или хранился при температуре ниже
нуля). Но за время хранения и транспортировки батарея могла несколько
разрядиться, поэтому для уверенности в полном заряде батарей
рекомендуется заряжать батареи в течение 8 часов до подключения
критичной нагрузки.
Подключение к электросети.
ИБП INELT Smart Station RТ предназначены для подключения к
однофазной сети с номинальным напряжением 220-230В, частотой 50 Гц.
Для надежной бесперебойной работы ИБП, как и любого другого
электронного устройства, желательно наличие защитного заземления.
Если возможно, следует избегать использования удлинителей.
Для подключения ИБП к электросети необходимо использовать кабель,
поставляемый в комплекте с компьютером. Подключение компьютера к
ИБП осуществляется кабелем из комплекта поставки ИБП.
Подключение нагрузки.
Перед подключением нагрузки убедитесь, что суммарная мощность
всего подключаемого к ИБП оборудования не превышает его
номинальной мощности. Подключать нагрузку рекомендуется к
выключенному ИБП.
Вы можете подключать и нагрузку существенно меньше максимальной.
В этом случае время работы от батарей будет соответственно
увеличиваться.
Подключение к компьютеру кабелем RS-232.
Используйте кабель и программное обеспечение из комплекта поставки.
Новые версии программного обеспечения доступны на www.ineltups.ru.
ИБП допускает подключение по USB. Кабель для такого подключения
доступен по специальному заказу, ПО Power Check доступно для
скачивания с www.ineltups.ru.
Защита телефонной линии.
Чтобы защитить факс или модем, соедините входной телефонный кабель
с разъемом "IN" на задней панели ИБП. Разъемы "OUT" соедините с
факсом, модемом или телефоном при помощи телефонного кабеля.
Защита компьютерной сети.
Чтобы защитить устройства, подключенные к компьютерной сети,
соедините входной кабель с разъемом "IN" на задней панели ИБП.
Разъемы "OUT" соедините с рабочей станцией или иным устройством,
подключенным к сети.
2.4 Режимы работы ИБП и управление им.
Работа от сети
В режиме работы от сети ИБП питает нагрузку напряжением входной
сети, корректируя при необходимости его амплитуду, и поддерживает
батареи в заряженном состоянии. Кроме того, ИБП защищает
подключенное ко всем выходным розеткам оборудование от импульсов
и помех.
Работа от батарей.
Когда напряжение или частота входной сети выходят за пределы
допустимых значений, ИБП переводит нагрузку на питание от батарей
через инвертор, поддерживая напряжение и частоту близкой к номиналу,
о чем пользователь оповещается световой индикацией и звуковой
сигнализацией.
Если ИБП перешел на работу от батарей, рекомендуется сохранить все
необходимые файлы и корректно завершить работу операционной
системы. Следует иметь в виду, что хотя ИБП и защищает батареи от
недопустимо глубокого разряда, частый разряд батарей до минимально
допустимого напряжения сокращает срок их службы.
При достижении минимально допустимого напряжения батареи ИБП
выключается, прерывая питание нагрузки, чтобы избежать недопустимо
глубокого разряда батареи. При приближении к этому моменту звуковые
сигналы учащаются, напоминая о необходимости как можно быстрее
выключить компьютер, чтобы избежать потери данных.
Управление ИБП
Операция Действия пользователя
Включение Нажмите и удерживайте кнопку включения /
выключения на передней панели ИБП в течение
не менее 3 секунд
Выключение Нажмите и удерживайте кнопку включения /
выключения на передней панели ИБП в течение
не менее 3 секунд
"Холодный" старт
(включение ИБП
при отсутствии
входного
напряжения)
ИБП может быть включен и при отсутствии
входного напряжения. Нажмите и удерживайте
кнопку включения / выключения на передней
панели ИБП в течение не менее 3 секунд. ИБП
включится и будет питать нагрузку от батарей.
2.5Тестирование батарейного режима.
Чтобы протестировать режим работы от батарей, отключите входной
кабель от ИБП. При этом ИБП будет подавать звуковой сигнал каждые 4
секунды, индикатор режима работы от сети / от батарей будет мигать,
сигнализируя о пропадании входного напряжения.
INELT Smart Station RT
1100VA / 1500VA / 2000VA
Руководство по эксплуатации
