ELTENA Smart Station RT2000 [2/2] Замена батарей

Inelt Smart Station RT2000va [2/2] Замена батарей

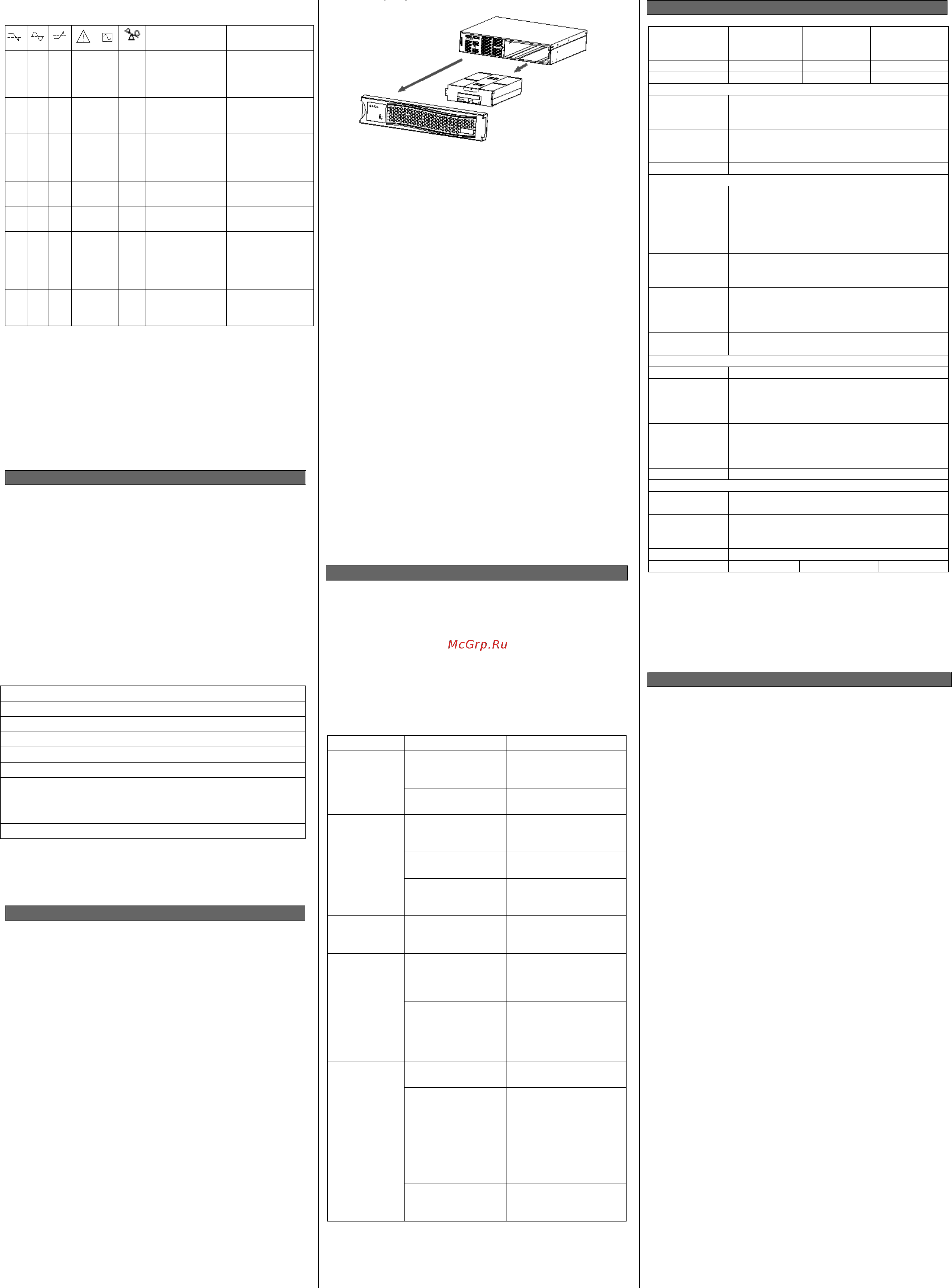

6 Световая индикация и звуковая сигнализация.
Звуковая
сигнализация
Режим работы
- - - -
-
Коррекция
повышенного
сетевого
напряжения
-
- - - -
-
Сетевое
напряжение в
норме
-
- - -
-
Коррекция
пониженного
сетевого
напряжения
х х х
х -
Продолжительный
звуковой сигнал
Неисправность
- - - -
-
Звуковой сигнал
каждые 4 секунды
Работа от батарей
- - - -
-
Частые звуковые
сигналы
Батареи разряжены
или нагрузка
отсутствует в
режиме работы от
батарей
х х х - х
Прерывистый
звуковой сигнал
(см. ниже)
Перегрузка
Состояние индикаторов:
: Горит постоянно : Мигает - : Не горит x : Любое состояние
Звуковые сигналы при перегрузке:
В режиме работы от сети звуковой сигнал подается дважды каждую
секунду при перегрузке более 105% и дважды каждые 0,5 секунды при
перегрузке 140%.
В режиме работы от батарей звуковой сигнал подается дважды каждую
секунду при перегрузке более 105%, через 20 секунд ИБП автоматически
выключается. При перегрузке 140% ИБП автоматически выключается
немедленно.
3.Подключение к компьютерному интерфейсу.
Коммуникационный порт ИБП может быть подключен к компьютеру, на
котором установлено программное обеспечение для мониторинга ИБП и
параметров электросети, а также для свертки операционной системы
компьютера.
ИБП INELT могут быть подключены к компьютеру двумя способами:
1. Через интерфейс RS-232.
ИБП подключается к свободному COM-порту компьютера посредством
кабеля, входящего в комплект поставки.
2. Через USB-интерфейс.
ИБП может быть подключен к USB-разъему компьютера с помощью
опционального USB-кабеля. По поводу приобретения такого кабеля Вы
можете обратиться к своему дилеру.
Назначение контактов разъема ИБП
№ контакта Описание
1 Общий для контактов 2 и 4
2 USB сигнал D+
3 VCC
4 USB сигнал D-
5,6 Не используются
7 Передача сигнала RS-232 (TXD)
8 DTR +5~12V (RTS)
9 Прием сигнала RS-232 (RXD)
10 Общий для контактов 7 и 9
Более подробную консультацию о различных типах интерфейса и
программного обеспечения Вы можете получить у Вашего дилера или на
www.ineltups.ru
4. Обслуживание ИБП
4.1 Рекомендации по обслуживанию
• Используйте мягкую сухую тряпочку для протирки передней
панели ИБП и пластиковых частей корпуса. Не используйте
моющих средств, содержащих спирт и другие растворители.
• Срок службы встроенных в ИБП батарей составляет 3-5 лет.
Повышенная температура окружающей среды и частая работа ИБП
от батарей, особенно разряд до напряжения, близкого к
минимально допустимому, способны существенно уменьшить этот
срок.
• Отключите входной разъем ИБП от сети, если Вы не планируете
использовать его длительное время.
• Заряжайте батареи каждые 3 месяца, если ИБП не используется
длительное время.
4.2 Замена батарей
ИБП допускает замену ИБП пользователем. Используйте батарей того
же типа, напряжения, емкости и габаритных размеров, что установлены
в ИБП на заводе, например:
- для модели 1100 ВА - 2 стандартных батарея 12В 9 АЧ
FIAMM (Италия) 1234W - CSB (Тайвань) или других
производителей.
- для модели 1500 ВА - 4 стандартных батарея 12В 7 АЧ
FIAMM (Италия), CSB (Тайвань) или других производителей.
- для модели 2000 ВА - 4 стандартных батарея 12В 9 АЧ
FIAMM (Италия) 1234W - CSB (Тайвань) или других
производителей.
1. Выключите ИБП, отключите входной разъем от сети.
2. Положите ИБП. Отсоединив переднюю панель, Вы увидите 4
винта, удерживающие лоток с батареями. Освободите лоток с
батареями, открутив эти винты.
3. Отсоедините разъемы, соединяющие провода, идущие от ИБП,
с батареями.
4. Выдвиньте лоток с батареями, открутите винт, удерживающий
пластину, фиксирующую батареи в лотке. Замените батареи в
лотке, соединяя их так как были соединены между собой
исходные батареи (2 штуки последовательно для модели
1100ВА, 2 параллельные линейки по 2 батареи
последовательно для моделей 1500 и 2000ВА).
5. Закрепите пластину, удерживающую батареи в лотке.
6. Задвиньте лоток с батареями в исходное положение в корпусе
ИБП, соединив красный кабель с плюсовой клеммой батареи, .
7. Закрепите лоток в корпусе ИБП с помощью винтов.
8. Установите лицевую панель ИБП в исходное положение.
4.3 Хранение ИБП
ИБП должен храниться в прохладном сухом месте. Убедитесь, что
батареи ИБП полностью заряжены, прежде чем положить ИБП на
хранение.
При длительном хранении батареи ИБП должны заряжаться в течение 12
часов каждые 3 месяца. Для заряда батарей подключите ИБП к сети и
включите его. При температуре хранения выше 25 градусов эту
процедуру необходимо повторять каждые 2 месяца.
5.Прежде, чем обратиться в сервис-центр.
Этот параграф поможет Вам решить большинство проблем, которые
могут встретиться при эксплуатации ИБП.
Если Ваш ИБП постоянно работает от батарей, в первую очередь
убедитесь, что:
1. ИБП подключен к розетке, сетевое напряжение в которой
находится в допустимых для данной модели пределах, все кабели
надежно вставлены в соответствующие гнезда.
2. Автомат защиты на задней панели ИБП включен..
Убедитесь, что, подключая нагрузку, Вы выполняете требования,
изложенные в параграфе "Подключение нагрузки" п. 2.3.
Ситуация Причина Решение
Кнопка включения
не полностью нажата
Удерживать кнопку
нажатой не менее 3-4
секунд
ИБП не
включается,
зеленый
индикатор не
загорается
Напряжение батареи
слишком низкое
Зарядить батарею в
течение 12 часов
Плохо присоединен
входной кабель
Проверить все
соединения, тщательно
вставить кабель в разъем
Сработал входной
автомат защиты
Включить автомат.
ИБП
постоянно
работает от
батареи
Напряжение входной
сети вне допустимых
пределов
Проверить входное
напряжение
ИБП в норме,
но нагрузка не
включается
Плохо присоединен
выходной кабель
ИБП
Проверить соединение
выходного кабеля с ИБП
или с нагрузкой
Батарея не
полностью заряжена
или вышла из строя
Зарядить батарею в
течение 12 часов, если
проблема сохранилась,
позвонить в сервис-центр
Время работы
от батарей
существенно
уменьшилось
Увеличилась
нагрузка
Переключить наименее
критичную нагрузку на
питание от разъемов
ИБП, защищенных
только от импульсов
Перегрузка Отключить наименее
критичную нагрузку
ИБП
постоянно
подает
звуковые
сигналы
ИБП работает от
батарей при
отсутствии нагрузки
Выключить ИБП, чтобы
прекратить бесполезный
разряд батарей или
дождаться
автоматического
выключения ИБП
Плохой контакт в
соединениях кабеля
Зафиксировать разъемы
винтами
Не работает
связь с
компьютером
Кабель с
неподходящей
распайкой
Проконсультируйтесь у
своего поставщика
6. Спецификация.
Smart Station
RT 1100
Smart Station
RT 1500
Smart Station
RT 2000
Мощность, ВА
1100 1500 2000
Мощность, Вт
715 975 1300
Входные параметры
Напряжение без
перехода на
батареи
172-288В
Поглощаемая
энергия
импульса
476 Дж
Частота 50/60 Гц +/-5%
Выходные параметры
Напряжение
при работе от
сети
196-250В
Напряжение
при работе от
батареи
212-248В
Время
переключения
на батареи
4 мс
Форма
напряжения при
работе от
батареи
Ступенчатая аппроксимация синусоиды
Перегрузочная
способность
110% - длительно, 110-140% - 20 сек, более 140%
- немедленное отключение
Батареи
Тип Свинцово-кислотные необслуживаемые
Напряжение
цепи
постоянного
тока
24В
Время
автономной
работы при
100% нагрузке
6 минут
Интерфейс
RS-232 / USB
Окружающая среда
Рабочая
температура
0-40°С
Влажность 10-95% без конденсата
Высота над
уровнем моря
До 3000м без уменьшения мощности
Габариты, мм
430Ш х 89В х 415Г
Вес нетто, кг
20,4 26 30
Спецификации могут быть изменены без предварительного уведомления.
7. Гарантия.
Все ИБП INELT, проданные через официальную дилерскую сеть,
обеспечиваются гарантией производителя. Гарантийный срок составляет
2 года и 25 недель с даты производства ИБП, если иное не указано в
гарантийном талоне. Дата производства определяется по серийному
номеру. Первые четыре цифры серийного номера имеют формат ГГНН,
где ГГ - год выпуска, НН - неделя выпуска.
Список авторизованных сервисных центров прилагается к ИБП. Этот
список постоянно пополняется, Вы можете узнать об обновлениях на
www.ineltups.ru или у Вашего продавца.
Для того, чтобы воспользоваться гарантией, необходимо доставить
неисправный ИБП в любой из авторизованных сервисных центров.
ИБП не подлежат гарантийному ремонту в случае:
- отсутствия на ИБП серийного номера, соответствующего
указанному в гарантийном талоне или наличия следов изменения
серийного номера.
- наличия механических повреждений и дефектов, вызванных
нарушением правил транспортировки, хранения и эксплуатации
- при обнаружении несоответствий правилам и условиям
эксплуатации
- при обнаружении внутри корпуса посторонних предметов, следов
попадания влаги, следов жизнедеятельности насекомых и других
животных, пыли в количестве, ухудшающем вентиляцию узлов
ИБП
- следов попыток ремонта, за исключением ремонта в
авторизованном сервисном центре
- если отказ оборудования вызван действием факторов
непреодолимой силы (последствием стихийных бедствий) или
действиями третьих лиц.
Гарантия не распространяется на предохранители, соединительные
кабели и другие аксессуары и расходные материалы.
Производитель и продавец не несут ответственности за прямые или
косвенные убытки, упущенную выгоду или другой ущерб, возникший в
результате отказа ИБП.
В случае возникновения проблем с сервисным обслуживанием ИБП
INELT просим незамедлительно обращаться по e-mail info@ineltups.ru
или по телефону 786-48-11
