Трехфазные ИБП L900II 3/3
14
2. Подключите кабель защитного заземления к клеммной колодке ИБП.
Внимание:
• Перед подключением силовых кабелей полностью отключите все выключатели сети
электропитания, через которые напряжение подается на вход устройства, и автоматические
выключатели на ИБП.
• Подключение провода заземления и нейтрального провода должны выполняться в
соответствии с существующими местными и государственными стандартами.
3. Подключение силовых кабелей входа, входа статического байпаса, выхода и внешних аккумуляторных
батарей производится в соответствии со схемой, представленной на рисунках 2.10. − 2.12.
N row ( connect to the input N,bypass
N, output N and battery N)
Input ground
BAT+
BAT-
Input Bypass Output
A B C A B C A B C
Output ground
Mian power
input breaker
Bypass
breaker
Maintenance
breaker
Output
breaker

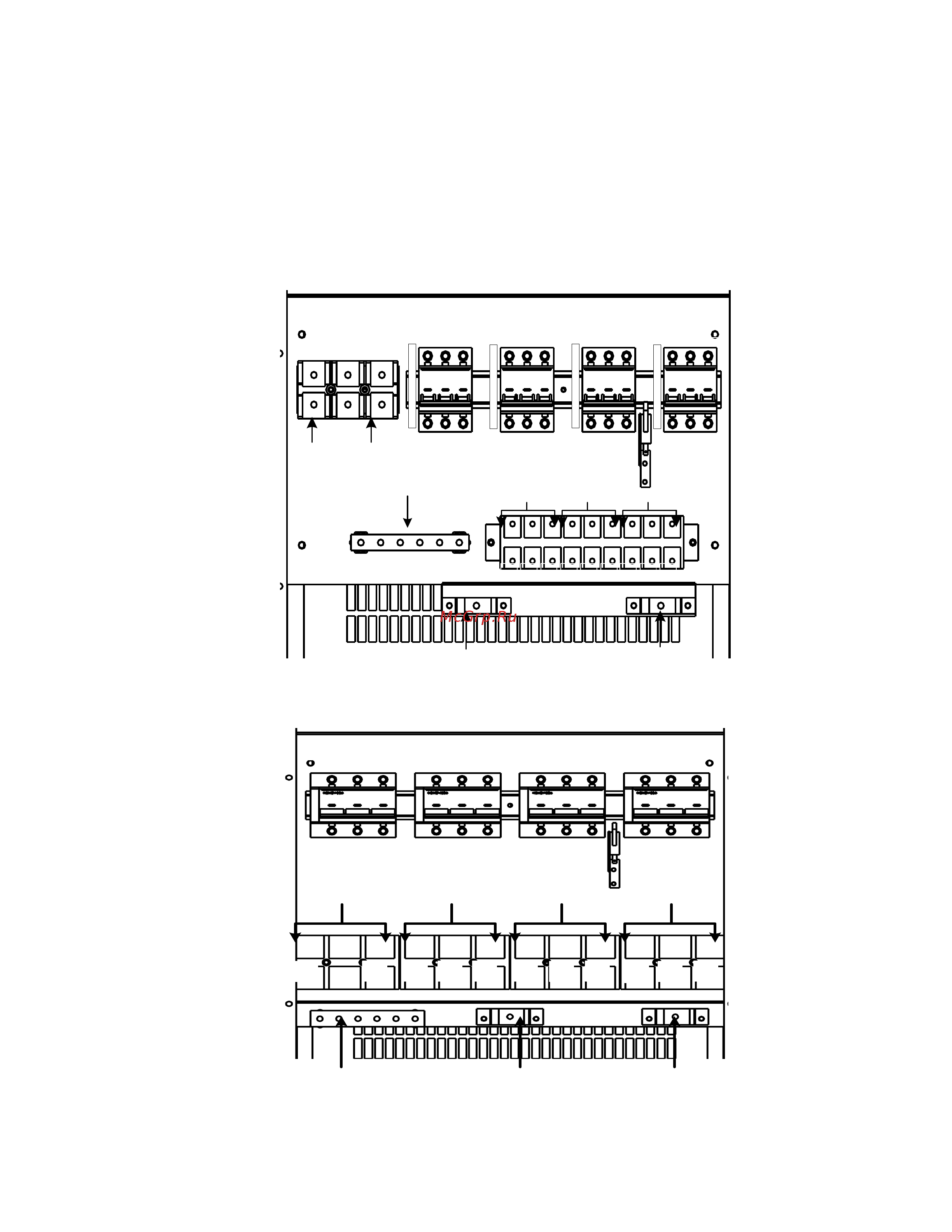

Рисунок 2.10. Расположение контактных выводов ИБП 10 кВА - 30кВА
Main power
input breaker
Bypass
breaker
Maintenance
breaker
Output
breaker
Battery
Main power
input
Bypass
Output
+
- A B C A
B
C
A
B
C
N row ( connect to the input N,bypass N,
output N and battery N)
Input ground
Output
ground
Рисунок 2.11. Расположение контактных выводов ИБП 40 кВА и 60кВА
