AOC E2043FS [56/61] Haзнaчeниe кoнтaктoв

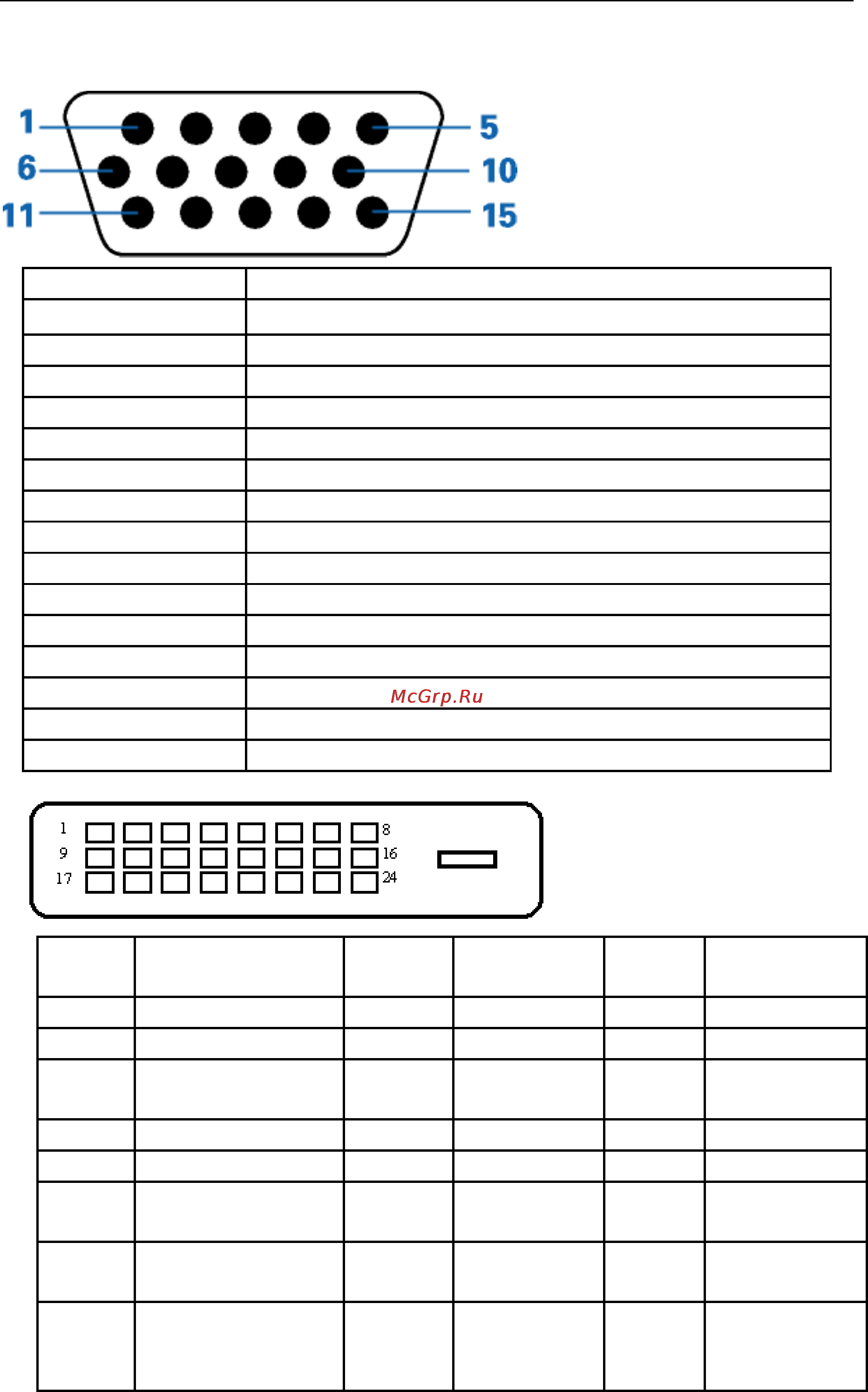

Haзнaчeниe кoнтaктoв

Номер контакта 15-контактный разъем сигнального кабеля

Видео - Красный

2 Видео - Зеленый

3 Видео - Синий

4 Не исп.

5 Детектирующий кабель

6 Земля - Красный

7 Земля - Зеленый

8 Земля - Синий

9 +5V

10 GND (заземление)

11 Не исп.

12 Данные DDC

13 Гориз. синхр.

14 Верт. синхр.

15 Частота DDC

№ контакта. Наименование сигнала № контакта.

Наименование

сигнала

№ контакта.

Наименование

сигнала

1 Данные TMDS 2- 9 Данные TMDS 1- 17 Данные TMDS 0-

2 Данные TMDS 2+ 10 Данные TMDS 1+ 18 Данные TMDS 0+

3 Экран данных TMDS 2/4 11 Экран данных

TMDS 1/3

19 Экран данных

TMDS 0/5

4 Данные TMDS 4- 12 Данные TMDS 3- 20 Данные TMDS 5-

5 Данные TMDS 4+ 13 Данные TMDS 3+ 21 Данные TMDS 5+

6 Тактовый сигнал DDC 14 Питание + 5 В 22 Экран тактового

сигнала TMDS

7 Данные DDC 15 Земля (для +5 В) 23 Тактовый сигнал

TMDS +

8 Не исп. 16 Обнаружение

"горячего"

подключения

24 Тактовый сигнал

TMDS -
