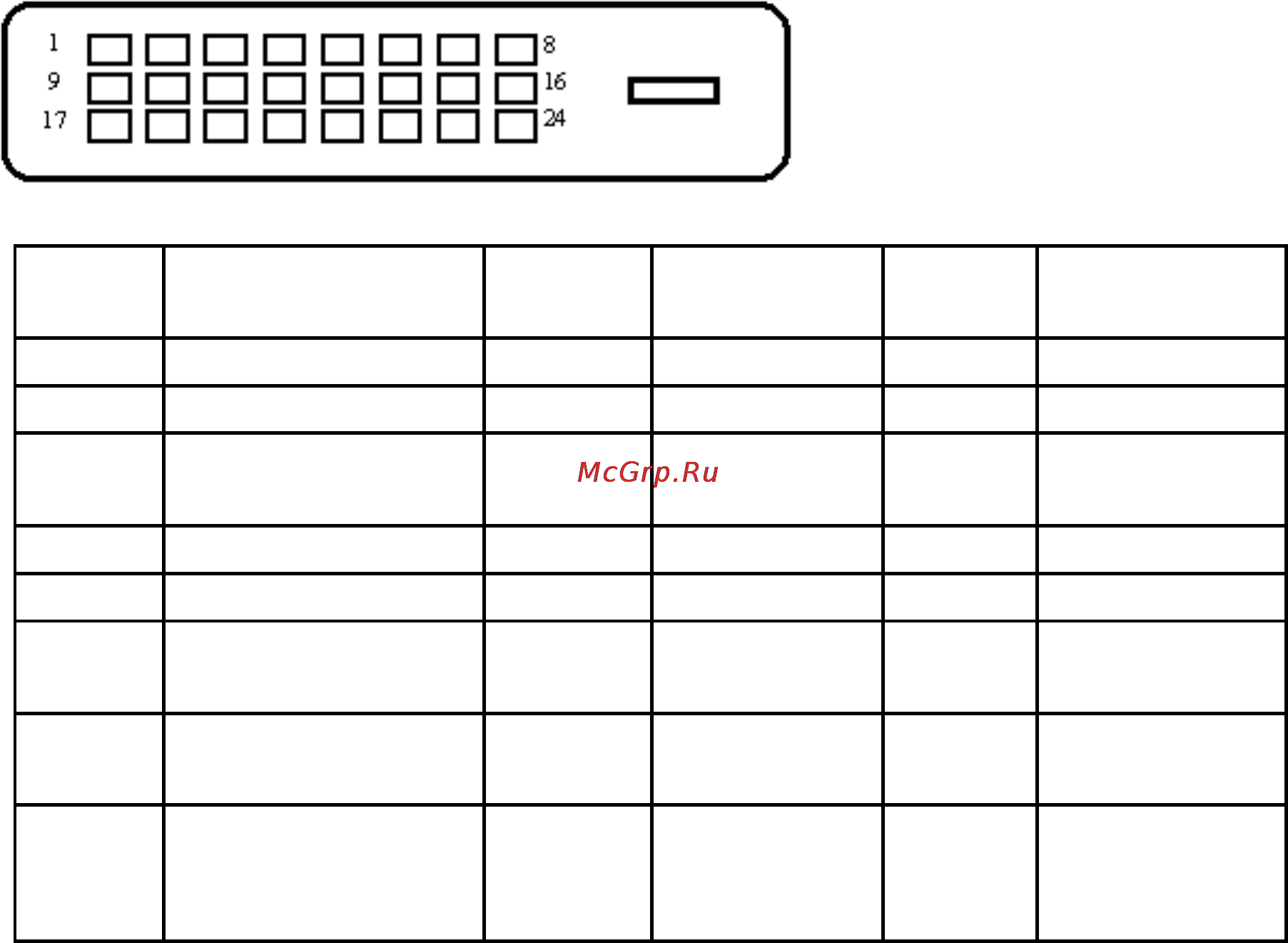

№ контакта.
Наименование сигнала
№ контакта.
Наименование
сигнала
№ контакта.
Наименование
сигнала
1
Данные TMDS 2-
9
Данные TMDS 1-
17
Данные TMDS 0-
2
Данные TMDS 2+
10
Данные TMDS 1+
18
Данные TMDS 0+
3
Экран данных TMDS 2/4
11
Экран данных
TMDS 1/3
19
Экран данных
TMDS 0/5
4
Данные TMDS 4-
12
Данные TMDS 3-
20
Данные TMDS 5-
5
Данные TMDS 4+
13
Данные TMDS 3+
21
Данные TMDS 5+
6
Тактовый сигнал DDC
14
Питание + 5 В
22
Экран тактового
сигнала TMDS
7
Данные DDC
15
Земля (для +5 В)
23
Тактовый сигнал
TMDS +
8
Не исп.
16
Обнаружение
орячего"
подключения
24
Тактовый сигнал
TMDS -
