63
SVENSKA

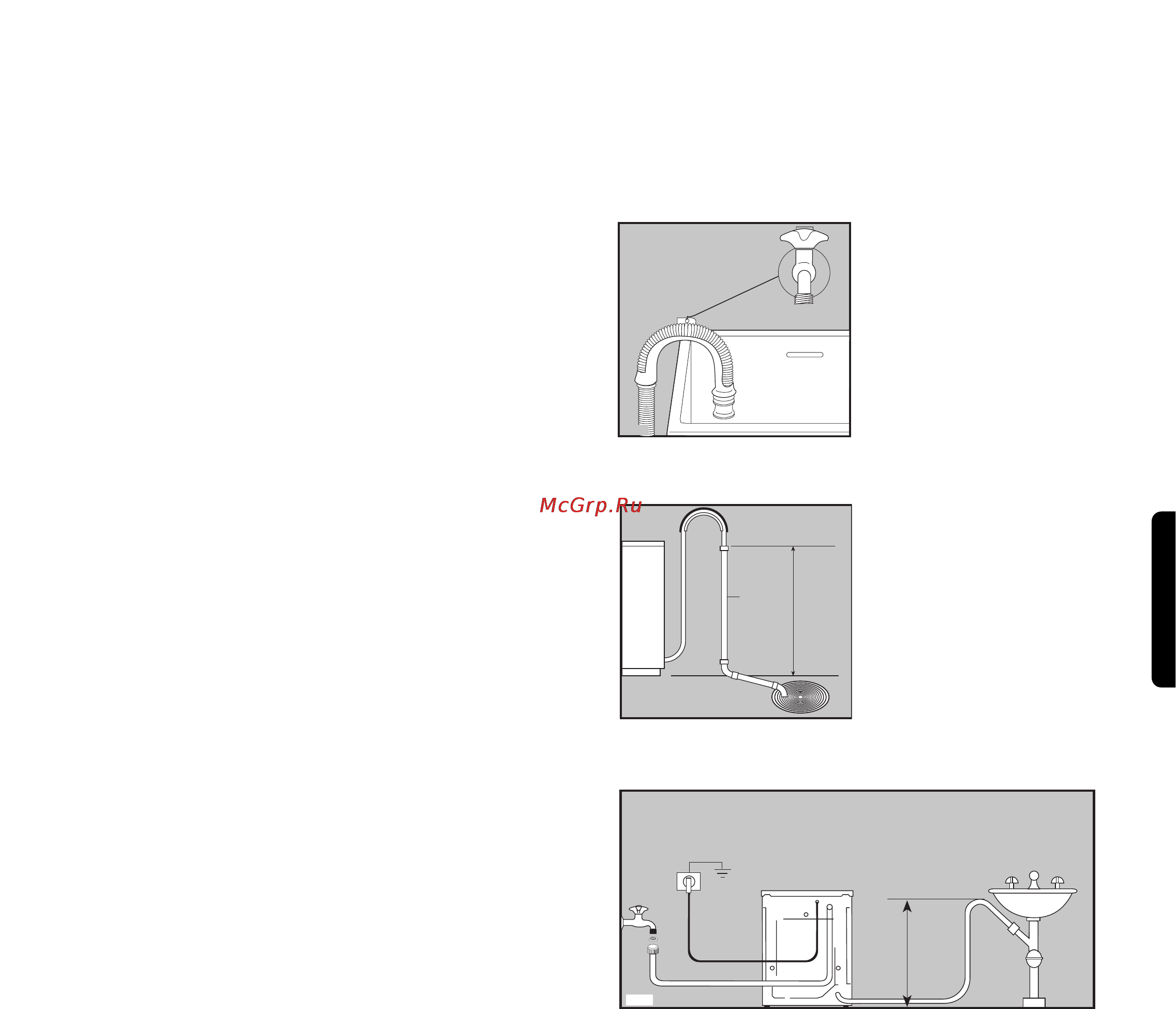

Avloppsanslutning
Avloppsslangens ända kan placeras på tre sätt:
Över kanten på en vask: I det fallet skall du
försäkra dig om, att slangen inte kan röra sig, när
vattnet töms ut. Den kan t ex fästas i väggen med
en krok eller bindas fast vid kranen med ett snöre.
Anslutning till golvbrunn: Fäst ett rör på väggen,
60-80 cm från golvet och anslut avloppsslangen till
röret. Avloppsslangens ändstycke skall vara
ventilerat, d.v.s. rörets invändiga diameter skall vara
min. 40 mm. Se till att slangen sitter fast och inte
kan lossna.
Anslutning till vattenlås: Då avloppsslangen
ansluts till ett vattenlås under en tvätt eller diskho,
måste du kapa pipen på vattenlåset för att få största
möjliga öppning så att maskinen kan tömmas
ordentligt.
Avloppsslangen är 200 cm lång och får förlängas till
max. 400 cm.
Använd en förlängningsslang med en invändig
diameter, som minst motsvarar originalslangens
diameter och använd en lämplig slangkoppling.
Placera alltid slangen längs golvet och endast vid
avloppet lyfts slangen upp, min 60 cm och max 100
cm från maskinens botten.
Kontrollera att inga veck uppstår på
avloppsslangen.
Elektrisk anslutning
Maskinen levereras med sladd och stickkontakt för
anslutning till 230 V 1 fas 10 A. Vid placering i
våtutrymmen t ex. badrum skall maskinen anslutas
fast enligt gällande bestämmelser. Fast elanslutning
får endast utföras av behörig elinstallatör.
P0022
P0990
ø 40 mm
60-80 cm
P0989
min. 60 cm
max. 100 cm
