Штиль ИнСтаб IS3315RT [7/33] 533 503
![Штиль ИнСтаб IS3315RT [7/33] 533 503](/views2/1553153/page7/bg7.png)
[ 8 ]
220
533
503
484
17,8
465
440
1
2
3
4
146

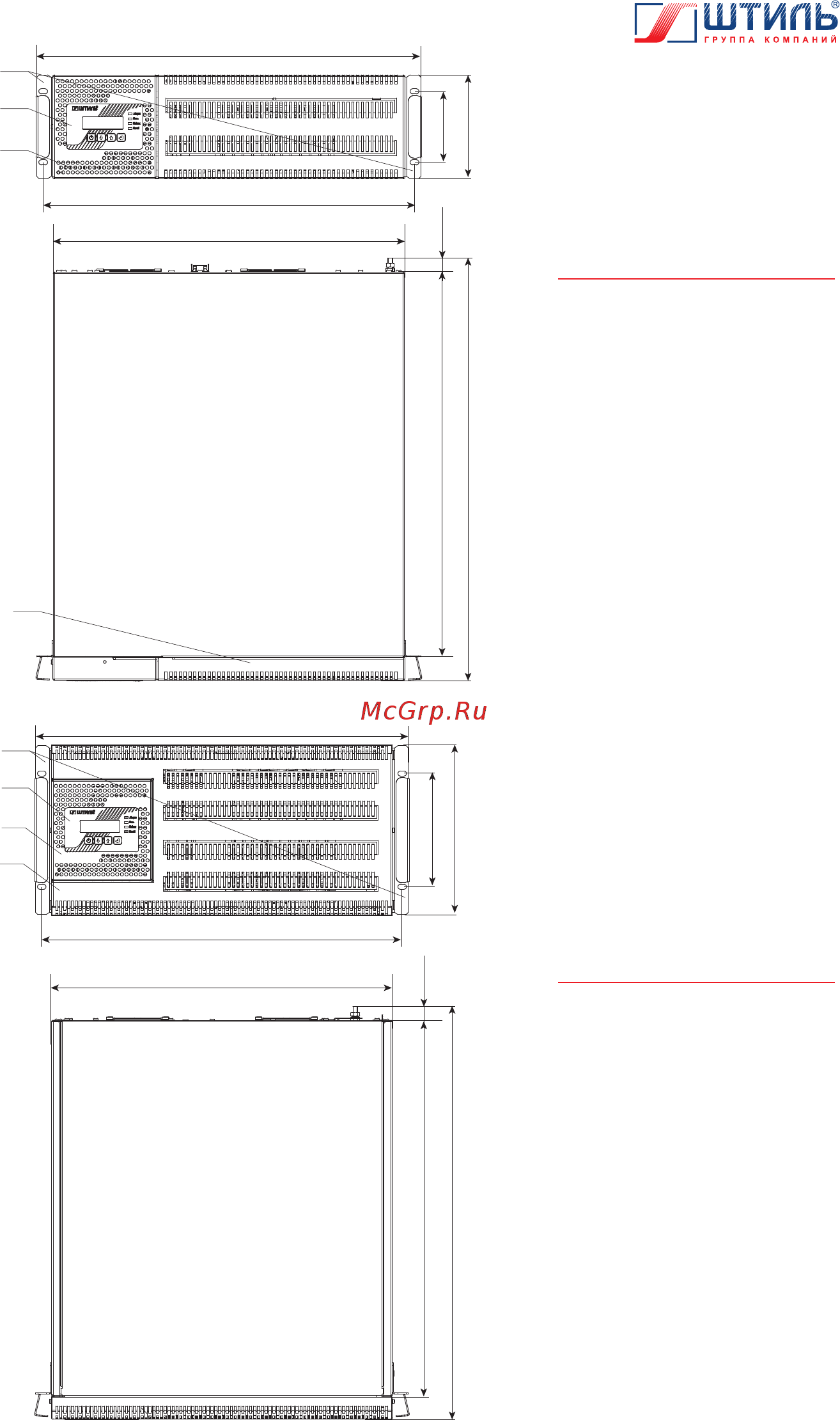

Рисунок 2в. Габаритные
размеры и компоненты
передней панели
стабилизаторов Штиль
IS3306RT и IS3310RT
(горизонтальная установка
в стойку)
1 - кронштейн для
горизонтального
крепления;
2 - панель управления и
индикации;
3 - поворотная часть
передней панели;
4 - неповоротная часть
передней панели.
Рисунок 2г. Габаритные
размеры и компоненты
передней панели
стабилизаторов Штиль
IS3315RT и IS3320RT
(горизонтальная установка в
стойку)
1 - кронштейн для
горизонтального
крепления;
2 - панель управления и
индикации;
3 - поворотная часть
передней панели;
4 - неповоротная часть
передней панели.
130530
482
89
484
17,5
465
440
1
2
3
4
