20
TASCAM ML-4D/OUT-E / ML-4D/OUT-X

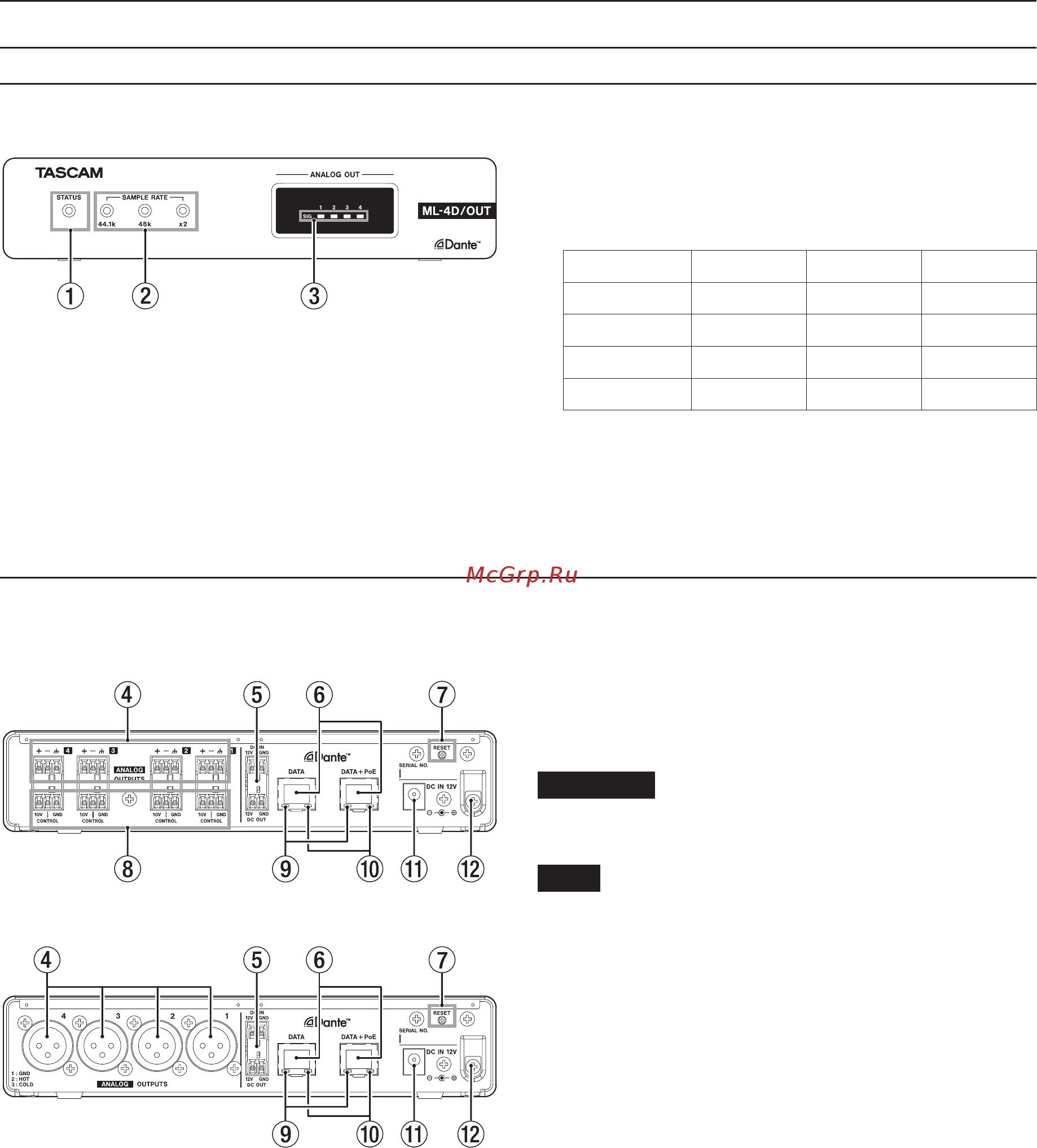

Nom des parties
Face avant
1 Voyant STATUS
Le voyant STATUS clignote en bleu dans les cas suivants.
o Si aucun câble réseau local (LAN) n'est connecté
o Si le module Dante ne fonctionne pas correctement
2 Voyants SAMPLE RATE
L’état éteint/allumé des trois voyants SAMPLE RATE
(44.1k, 48k et ×2) indique la fréquence d'échantillonnage
actuelle de l'unité.
44.1k 48k x2
44,1 kHz Allumé Éteint Éteint
48kHz Éteint Allumé Éteint
88,2 kHz Allumé Éteint Allumé
96 kHz Éteint Allumé Allumé
3 Voyants de signal de sortie (SIG)
Ils s'allument quand du son est produit par les sorties
analogiques.
Un son est considéré comme produit si le niveau du si-
gnal dépasse –60 dBFS.
Face arrière
ML-4D/OUT-E
ML-4D/OUT-X
4 Connecteurs ANALOG OUPUTS
ML-4D/OUT-E
Ce sont des prises de sortie analogique sur borniers
Euroblock symétriques (de gauche à droite : point
chaud, point froid, masse).
ML-4D/OUT-X
Ce sont des prises de sortie analogique sur XLR symé-
triques (1: masse, 2: point chaud, 3: point froid).
5 Connecteurs DC IN/DC OUT
Le connecteur DC-IN est au-dessus et le connecteur DC-
OUT en dessous (12V à gauche et masse (GND) à droite).
Ces connecteurs sont spécialement prévus pour le ren-
voi d’alimentation en guirlande.
ATTENTION
Débranchez l'adaptateur secteur avant de raccorder les
connecteurs DC IN et DC OUT.
NOTE
i
Le renvoi d’alimentation en guirlande peut être activé
en raccordant les connecteurs DC OUT et DC IN. Il est
possible de renvoyer l’alimentation entre un maximum
de deux unités.
i
En cas d'alimentation par PoE, la première unité de la
chaîne d’alimentation en guirlande n’est pas alimen-
tée. Dans ce cas, utilisez un adaptateur secteur dédié
PS-P1220E (vendu séparément) pour alimenter la pre-
mière unité de la chaîne.
6 Connecteurs DATA/DATA+PoE
Ce sont des connecteurs de transmission Dante.
Utilisez-les pour raccorder l’unité à un réseau Dante.
Utilisez le connecteur DATA+PoE pour la connexion à
un commutateur prenant en charge l'alimentation PoE.
Dans ce cas, l'utilisation d'un adaptateur secteur n'est
pas nécessaire.
Les deux connecteurs peuvent être indifféremment em-
ployés si vous utilisez un commutateur ne prenant pas
en charge l'alimentation PoE.
7 Touche RESET
Cette touche réinitialise les paramètres.
Maintenez-la pressée pendant 5 secondes pour réini-
tialiser tous les paramètres Dante. Maintenez-la pressée
pendant 10 secondes pour réinitialiser tous les para-
mètres de l’unité.
