TASCAM ML-4D/OUT-E / ML-4D/OUT-X
21
8 Connecteurs de contrôle externe
(CONTROL, ML-4D/OUT-E uniquement)
En connectant des résistances variables entre les bornes
CONTROL et GND, les niveaux des signaux audio sélec-
tionnés peuvent être ajustés.
Les bornes 10V sont destinées à l'alimentation des résis-
tances variables (10V à gauche, CONTROL au centre et
masse (GND) à droite).
9 Voyant d'état de liaison gigabit
Il s'allume en orange pour indiquer qu'une liaison Ether-
net gigabit a été établie.
0 Voyant d'activité/état de la liaison
Il s'allume en vert pour indiquer qu'une liaison est éta-
blie entre les appareils.
Il clignote pour indiquer que des signaux sont transmis
entre les appareils.
q Connecteur DC IN 12V
Branchez ici un adaptateur secteur PS-P1220E (vendu
séparément).
w Guide de cordon
Si vous utilisez un adaptateur secteur PS-P1220E (vendu
séparément), accrochez son cordon ici pour éviter une
déconnexion accidentelle.

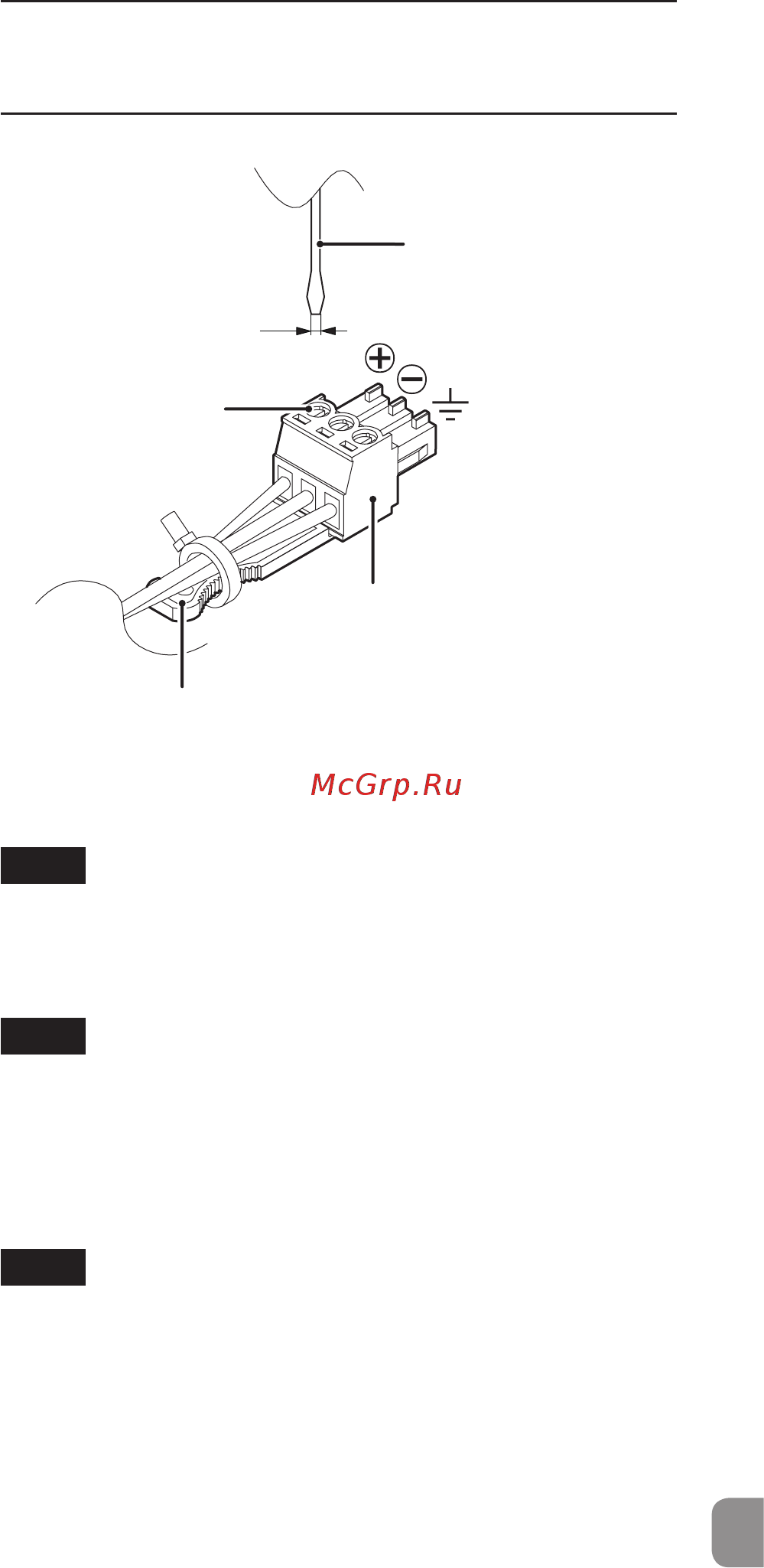

Fiches Euroblock
(ML-4D/OUT-E uniquement)
Barrette Euroblock
Vis de bornier
Maximum 2,5 mm
Languette de barrette Euroblock
Tournevis à tête plate
1. Desserrez les vis des borniers de la barrette Euroblock.
NOTE
Utilisez un tournevis plat d'une largeur maximale de
2,5mm.
2. Insérez les fils.
NOTE
Les barrettes Euroblock fournies sont compatibles avec
des fils de diamètre compris entre 0,32mm et 1,29mm.
Après avoir choisi des fils d’un diamètre compatible, dé-
nudez-les sur environ 7mm à leurs extrémités.
3. Serrez les vis des barrettes Euroblock.
NOTE
Vérifiez que les fils ne peuvent pas être arrachés.
4. Utilisez un des serre-câbles fournis pour attacher les fils
à la languette de la barrette Euroblock.
