I. Соединение гибких трубок быстроразъемными коннекторами
ВНИМАНИЕ: трубки могут быть обрезаны для удобства монтажа, но мы
рекомендуем сохранить их длину облегчения сервисного обслуживания. Для
подсоединения четырех цветных трубок не требуется инструментов. Трубки
должны быть обрезаны ровно, иначе возможны протечки в местах соедине
ний. См. стр. 910, чтобы понять, какие трубки куда подсоединить.
ПРИСОЕДИНИТЬ — ОЧЕНЬ ПРОСТО!

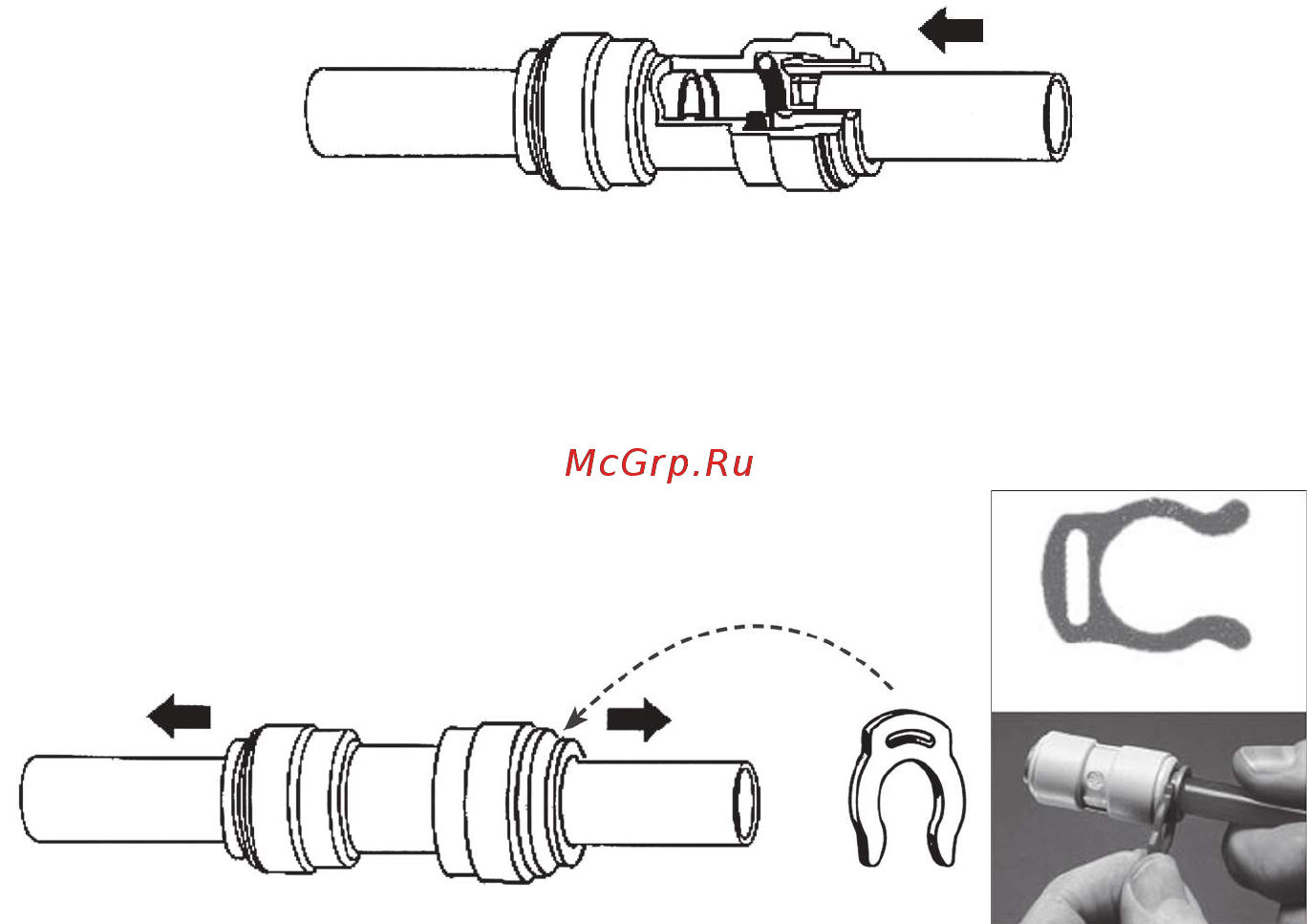

1. Отрежьте трубку под прямым углом.
2. Вставьте ее в коннектор до упора. Для герметизации соединения при
ложите дополнительное усилие. При этом трубка утопится еще примерно
на 3 мм и будет плотно обжата резиновым кольцом коннектора.
Рис. 5
ТРУБКА ЗАКРЕПЛЕНА
Потяните трубки для проверки соединения.
Рис. 6
Для предотвращения случайного разъединения зафиксируйте кольцо си
ней скобой (рис. 6).
ОТСОЕДИНИТЬ НЕ МЕНЕЕ ПРОСТО
