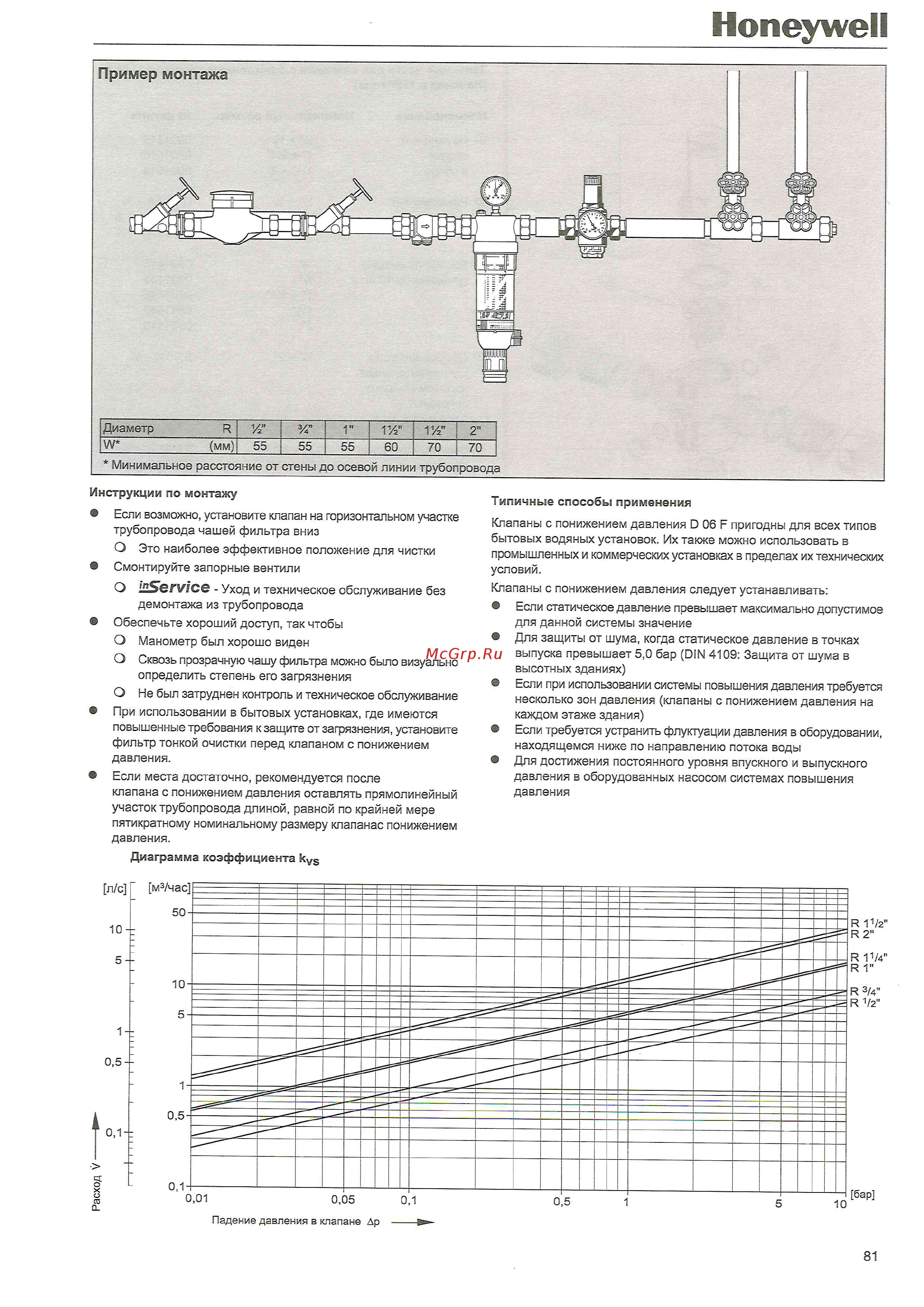

Honeywell D06F-1 1/4"B [3/4] Пример монтажа

Содержание

Похожие устройства

HoreeyweH Пример монтажа Диаметр W R мм 1 2 55 55 1 55 1 60 1 70 2 70 Минимальное расстояние от стены до осевой линии трубопровода Инструкции по монтажу Если возможно установите клапан на горизонтальном участке трубопровода чашей фильтра вниз О Это наиболее эффективное положение для чистки О Смонтируйте запорные вентили О Уход и техническое обслуживание без демонтажа из трубопровода Обеспечьте хороший доступ так чтобы О Манометр был хорошо виден О Сквозь прозрачную чашу фильтра можно было визуально определить степень его загрязнения О Не был затруднен контроль и техническое обслуживание При использовании в бытовых установках где имеются повышенные требования к защите от загрязнения установите фильтр тонкой очистки перед клапаном с понижением давления Клапаны с понижением давления D 06 F пригодны для всех типов бытовых водяных установок Их также можно использовать в промышленных и коммерческих установках в пределах их технических условий Клапаны с понижением давления следует устанавливать Если статическое давление превышает максимально допустимое для данной системы значение Для защиты от шума когда статическое давление в точках выпуска превышает 5 0 бар DIN 4109 Защита от шума в высотных зданиях Если при использовании системы повышения давления требуется несколько зон давления клапаны с понижением давления на каждом этаже здания Если требуется устранить флуктуации давления в оборудовании находящемся ниже по направлению потока воды Для достижения постоянного уровня впускного и выпускного давления в оборудованных насосом системах повышения давления Расход V О Если места достаточно рекомендуется после клапана с понижением давления оставлять прямолинейный участок трубопровода длиной равной по крайней мере пятикратному номинальному размеру клапанас понижением давления Типичные способы применения 81
