Раздел 2 Общая информация

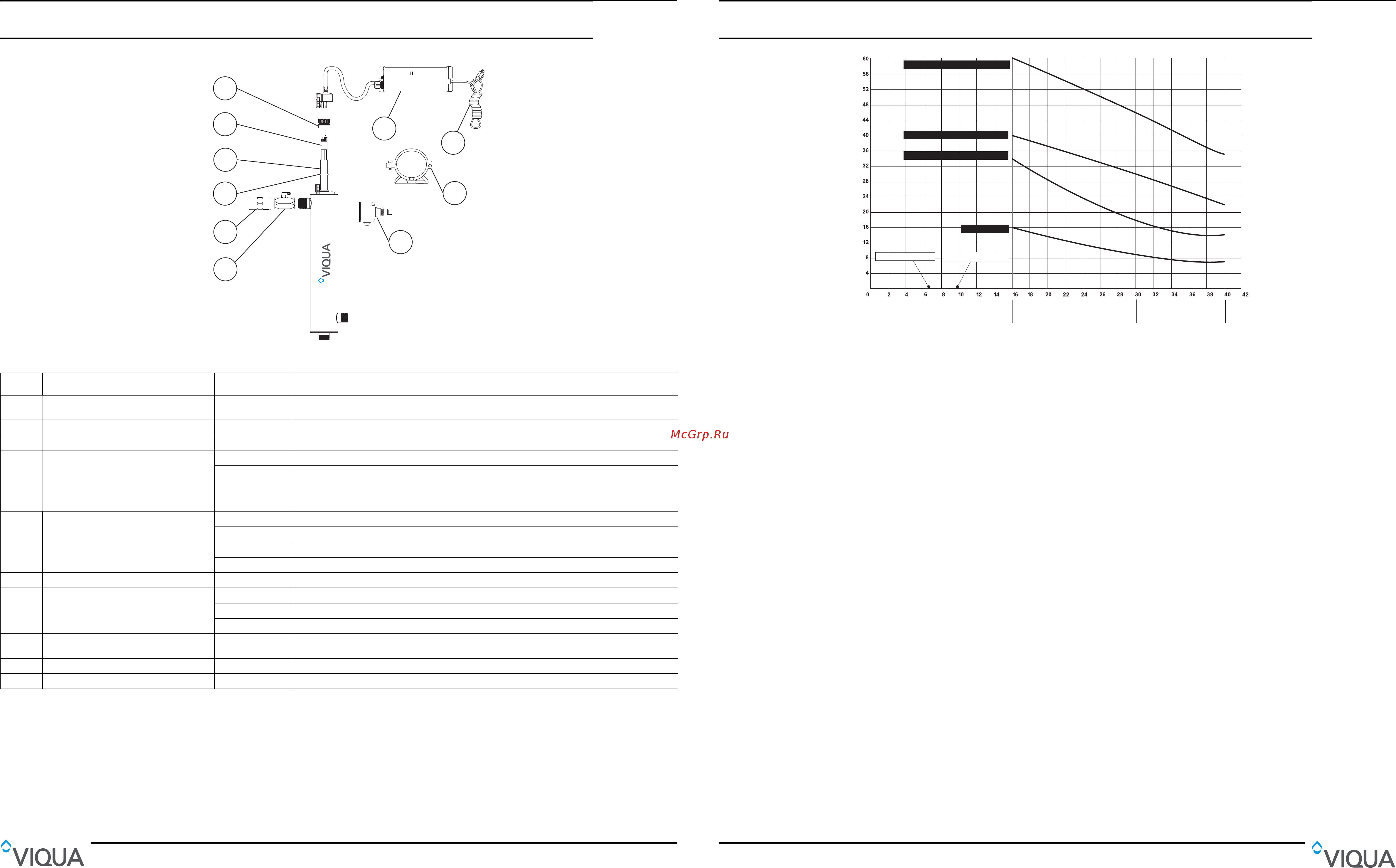

Рисунок1 Компоненты системы
Поз. Описание № детали УФ-системы
1
Клапан для управления температурой
(дополнительно)
440179 Дополнительно
2 Ограничитель расхода Дополнительно Используется на всех системах
3 Кольцевое уплотнение 410867 Используется на всех системах
4
Незамкнутая трубка GE 214 из
плавленого кварца с оплавленными
концами
QS-001 VH200/RUS
QSO-410 VH410/RUS, VH410M/RUS
QSO-600 VP600/RUS, VP600M/RUS
QSO-950 VP950/RUS, VP950M/RUS
5
УФ лампы из твердого стекла с
покрытием Sterilume
®
-HO с увеличенным
сроком службы (9000 часов)
S200RL-HO VH200/RUS
S410RL-HO VH410/RUS, VH410M/RUS
S600RL-HO VP600/RUS, VP600M/RUS
S950RL-HO VP950/RUS, VP950M/RUS
6 Фиксирующая гайка RN-001 Используется на всех системах
7
Контроллер (только для моделей с
питанием 100–240 В/50–60 Гц)
BA-ICE-CL VH200/RUS, VH410/RUS
BA-ICE-C VP600/RUS, VP950/RUS
BA-ICE-CM VH410M/RUS, VP600M/RUS, VP950M/RUS
8
Запасные кабели питания IEC для
контроллера (продаются отдельно)
602637 Используется на всех системах
9 Узел крепежного кронштейна/фиксатора 410076 Используется на всех системах
10 Датчик УФ-излучения 254NM-C1 VH410M/RUS, VP600M/RUS, VP950M/RUS
2
7
8
9
10
1
3
4
5
6
Схема дозировки от производителяОбщая информация
6
19
Раздел 7 Схема дозировки от производителя
