Приложение A – Технические характеристики преобразователей ACS/ACC/ACP 604/6x7
A-12 Преобразователи частоты ACS/ACC/ACP 604/6x7
Плата NIOC

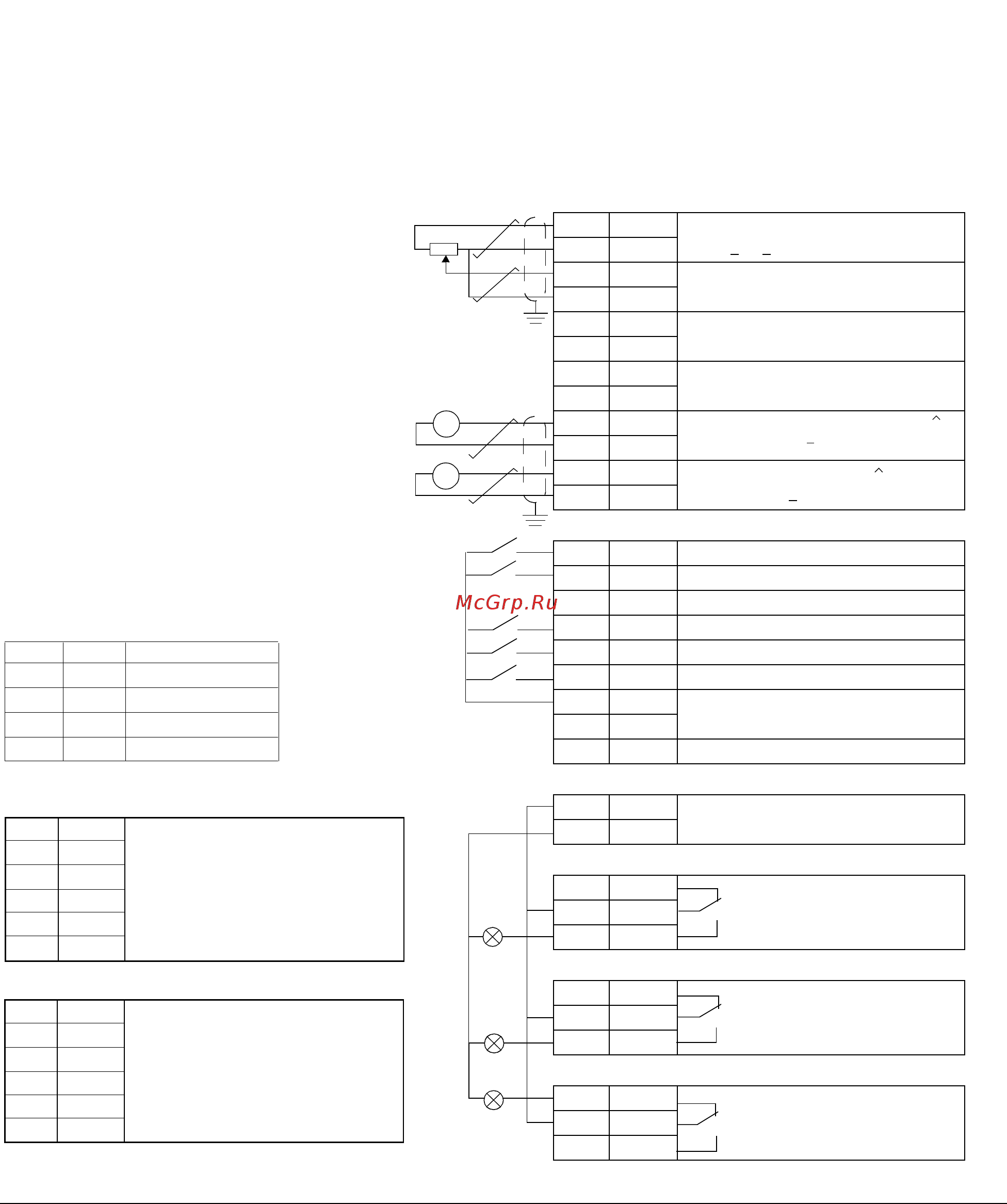

Ниже показано подключение внешнего управления к плате NIOC
преобразователя ACS 600 со Стандартной прикладной
программой (заводской макрос). (Семы подключения внешнего
управления для других прикладных макросов и программ
приведены в Руководстве по микропрограммному обеспечению.)
ACS 601/604/607
Плата NIOC
(A2)
Программируемый ввод/вывод
Заводские установки
X21
1VREFОпорное напряжение 10 В=
1 кОм <
R
L
< 10 кОм
2GND
3AI1+ Опорное значение скорости
0(2) ...
10 В,
R
in
> 200 кОм
4AI1-
5AI2+ По умолчанию не используется.
0(4) ... 20 мА, R
in
= 100 Ом
6AI2-
7AI3+ По умолчанию не используется.
0(4) ... 20 мА, R
in
= 100 Ом
8AI3-
9AO1+
Скорость вращения двигателя 0(4)...20 мА
0...ном. скорость, R
L
< 700 Ом
10 AO1-
11 AO2+ Выходной ток
0(4)...20 мА
0...ном. ток, R
L
< 700 Ом
12 AO2-
X22
1DI1 Пуск/Стоп
2DI2 Вперед/Назад
1)
3DI3 Не используется
4DI4 Ускорение/Замедление 1/2
5DI5 Выбор постоянной скорости
2)
6DI6 Выбор постоянной скорости
2)
7 +24V +24 В=, 100 мА макс.
8 +24V
9DGNDЦифровая земля
X23
1 +24 V
Выход вспомогательного напряжения,
неизолированный, 24 В=, 250 мА
2GND
X25
1RO11 Релейный выход 1
Готов
2RO12
3RO13
X26
1RO21
Релейный выход 2
Вращение
2RO22
3RO23
X27
1 R031 Релейный выход 3
Отказ (-1)
2 R032
3 R033
=
=
Размер клеммной колодки
X21, X22: кабели сечением от 0,5 до 1,5 мм
2
(#20
до #16 AWG)
X23, X25, X26, X27: кабели сечением от 0,5 до 2,5
мм
2
(#20 to #14 AWG)
Проходной размер кабеля управления:
Ø: 2 x 3x2...11 мм
Заводские установки варианта B
прикладного программного обеспечения (код
типа):
DI1: Пуск, DI2: Стоп, DI3: Назад, DI4:
Ускорение/Замедление 2, DI5,6: Выбор
постоянной скорости 1...3.
Отказ
A
rpm
1)
Если параметр 10.3 имеет значение REQUEST.
2)
Работа: 0 = разомкнут, 1 = замкнут
DI 5 DI 6 Выход
0
1
0
1
0
0
1
1
Скорость со входа AI1
Постоянная скорость 1
Постоянная скорость 2
Постоянная скорость 3
1
2
3
4
5
6
TRANS
FAULT
B-
A+
GND
+24 V
Разъем X29 для подключения RS 485*
Стандартная линия связи Modbus
* Экран разъема подключен через RC фильтр к корпусу.
1
2
3
4
5
6
TRANS
GND
B-
A+
GND
+24 V
Разъем X28 для подключения RS 485*
Стандартная линия связи Modbus
