Приложение A – Технические характеристики преобразователей ACS/ACC/ACP 604/6x7
A-14 Преобразователи частоты ACS/ACC/ACP 604/6x7
Дополнительная
клеммная колодка 2TB
(версия для США)

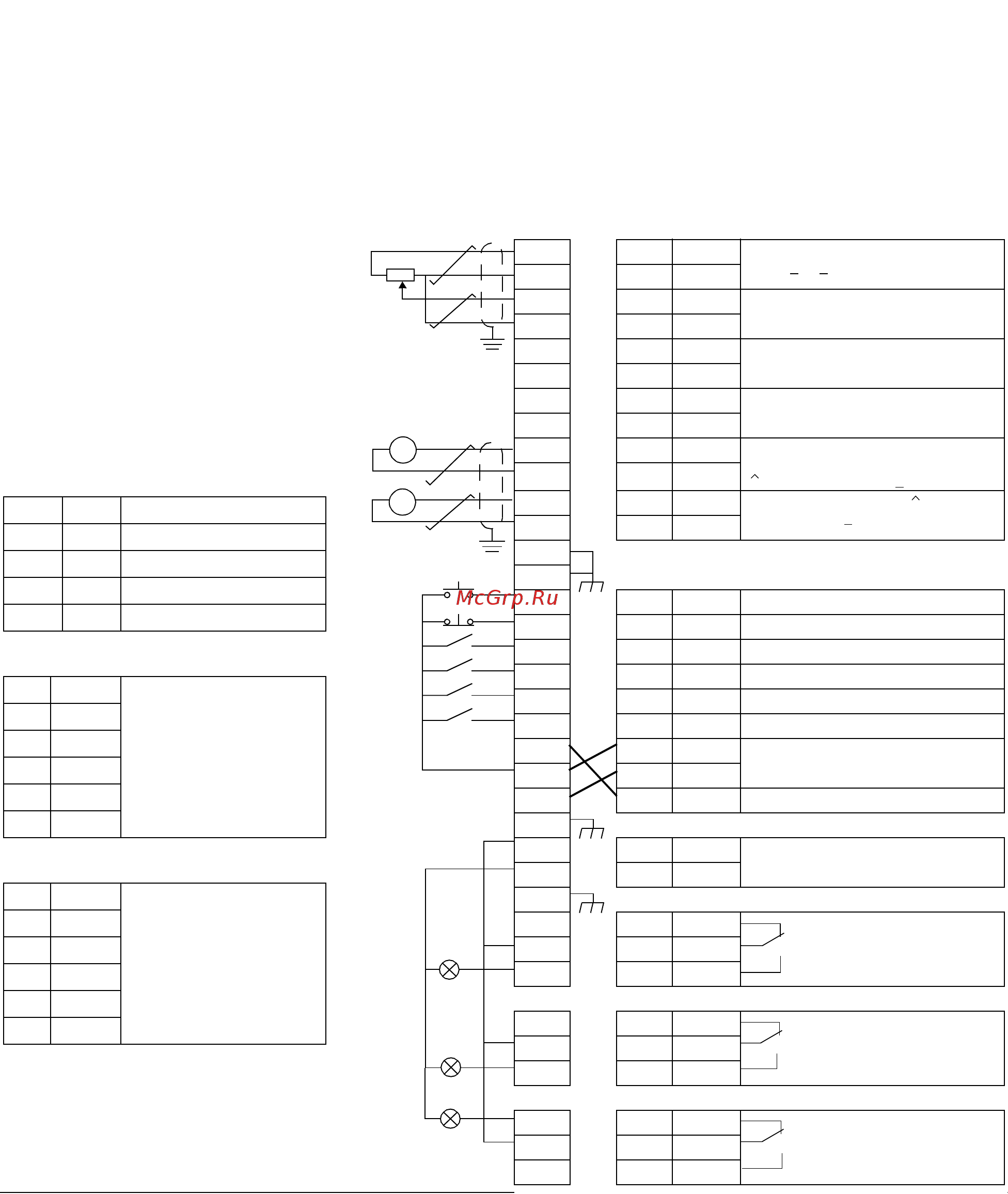

Подключение внешнего управления к дополнительной клеммной
колодке 2TB. Использование этого варианта возможно только со
Стандартной прикладной программой ACS 600, версия для США.
Ниже показано подключение внешнего управления при выбранном
заводском макросе. (Семы подключения внешнего управления
для других прикладных макросов и программ приведены в
Руководстве по микропрограммному обеспечению.)
Интерфейс ввода/вывода
ACS 607 (дополнительный)
ACS 601/604/607
Плата NIOC
(A2)
Программируемый ввод/вывод
Заводские установки
2TB X21
1 -------- 1 VREF
Опорное напряжение 10 В=
1 кОм <
R
L
< 10 кОм
2 -------- 2 GND
3 -------- 3 AI1+
Опорное значение скорости 0(2) ... 10 В
R
in
> 200 кОм
4 -------- 4 AI1-
5 -------- 5 AI2+
По умолчанию не используется.
0(4) ... 20 мА, R
in
= 100 Ом
6 -------- 6 AI2-
7 -------- 7 AI3+
По умолчанию не используется.
0(4) ... 20 мА, R
in
= 100 Ом
8 -------- 8 AI3-
9 -------- 9 AO1+
Скорость вращения двигателя 0(4)...20
мА
0...ном. скорость, R
L
< 700 Ом
10 -------- 10 AO1-
11 -------- 11 AO2+
Выходной ток 0(4)...20 мА
0...ном. ток, R
L
< 700 Ом
12 -------- 12 AO2-
13
14 X22
15 -------- 1 DI1
Пуск
16 -------- 2 DI2
Стоп
17 -------- 3 DI3
Вперед/Назад
1)
18 -------- 4 DI4
Ускорение/Замедление 1/2
19 -------- 5 DI5
Выбор постоянной скорости
2)
20 -------- 6 DI6
Выбор постоянной скорости
2)
21 7 +24V
+24 В=, 100 мА макс.
22 8 +24V
23 9 DGND
Цифровая земля
24 X23
25 -------- 1 +24 V
Выход вспомогательного напряжения,
неизолированный, 24 В=, 250 мА
26 -------- 2 GND
27 X25
28 -------- 1 RO11
Релейный выход 1
Готов
29 -------- 2 RO12
30 -------- 3 RO13
X26
31 -------- 1 RO21
Релейный выход 2
Вращение
32 -------- 2 RO22
33 -------- 3 RO23
X27
34 -------- 1 RO31
Релейный выход 3
Отказ (-1)
35 -------- 2 RO32
36 -------- 3 RO33
=
=
Размер клеммной колодки
X21, X22:
кабели сечением от 0,5 до 1,5 мм
2
(от #20 до
#16 AWG)
2TB, X23, X25, X26, X27: кабели сечением от
0,5 до 2,5 мм
2
(от #20 до #14 AWG)
Проходной размер кабеля управления:
: 2 x 3x2...11 мм (от 0,08 до 0,43”)
Заводские установки варианта B
прикладного программного
обеспечения (код типа):
DI1: Пуск, DI2: Стоп, DI3: Назад,
DI4: Ускорение/Замедление 2,
DI5,6: Выбор постоянной скорости 1...3.
1)
Параметр 10.3 должен иметь значение
REQUEST.
2)
Работа: 0 = разомкнут, 1 = замкнут
Разъем X28 для подключения RS 485 *
Разъем X29 для подключения RS 485 *
DI5 DI6 Выход
0 0 Скорость со входа AI1
1 0 Постоянная скорость 1
0 1 Постоянная скорость 2
1 1 Постоянная скорость 3
1 TRANS
Стандартная линия связи
Modbus
2GND
3B-
4A+
5GND
6 +24V
1 TRANS
Стандартная линия связи
Modbus
2FAULT
3B-
4A+
5GND
6 +24V
Отказ
A
rpm
* Экран разъема подключен через RC фильтр к корпусу.
