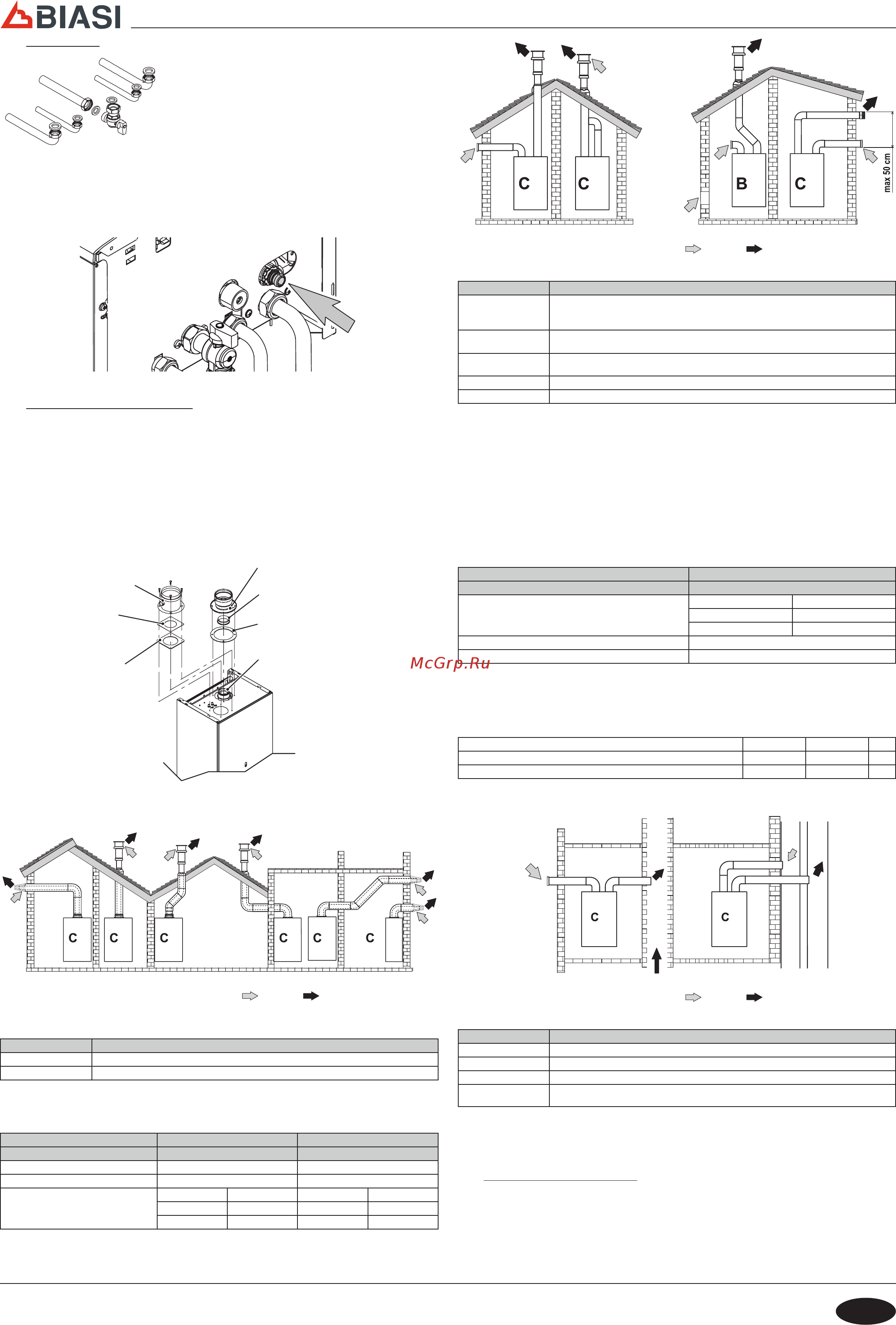

4.5  

• Снимите заглушки с труб котла.

• Прикрепите котел к опоре.

• Привинтите кран к котлу.

•

• Закрепите или приварите патрубки трубы соответственно ø 14

мм на входе, выходе системы горячего водоснабжения и ø 18 мм

на газе, нагнетании, возврате системы отопления.

• На входе системы горячего водоснабжения настоятельно ре-

комендуется установить отсечной кран. Такой кран изолирует

котел в гидравлическом отношении и упрощает проведение

техобслуживания.

• Если гидравлическая система отопления располагается над плоскостью котла, рекомендуется установить

краны для возможности ее секционирования во время проведения техобслуживания.

• Зафиксируйте трубы с применением прокладок 1/2" и 3/4".

• Проверьте герметичность системы подачи газа.

• Подсоедините предохранительный клапан к сливной воронке (Рисунок 4.3).

 4.3

4.6    



В случае котла  C с герметичной камерой и принудительной тягой вход воздуха и выпуск дыма должны

быть соединены с одной из систем выпуска дыма / забора воздуха, описанных ниже. Работа аппарата со-

вместима со всеми конфигурациями дымоходов типа C, указанными на табличке с техническими данными.

Однако некоторые конфигурации могут быть очень ограниченными или запрещенными местными зако-

нами, стандартами и правилами. Перед началом установки необходимо это проверить и тщательно следо-

вать соответствующим требованиям. Следует также выполнять распоряжения, касающиеся расположения

конечных элементов трубопроводов на стене и/или на крыше и соблюдать минимальные расстояния от

окон, стен, отверстий вентиляции и т.д.



Для исправной работы котла необходимо установить диафрагмы, поставляемые в комплекте с оборудова-

нием. Следует убедиться, что на котел установлена соответствующая диафрагма (в случае необходимости

ее использования) и что она расположена правильно.

 4.4

Фланцевый патрубок

забора воздуха

Диафрагма

забора

воздуха

Прокладка

Диафрагма

дымоотвода

Прокладка

котла

Фитинг

дымоотвода

Прокладка на

поверхность котла

   

 4.5

12 32 32 32 12 12

Примеры соединения с коаксиальными трубопроводами ( = Воздух / = Дым)

Тип

 

C12 Горизонтальные системы забора воздуха и выпуска дыма через стену

C32 Вертикальные системы забора воздуха и выпуска дыма через крышу

Для коаксиального соединения необходимо установить на котел один из специальных дополнительных

комплектов.

Диафрагмы для коаксиальных трубопроводов

 60/100  80/125

   3  -

Фактор уменьшения колена 90° 1 м -

Фактор уменьшения колена 45° 0,5 м -

  

0,5 ÷ 1 м Ø 37 - -

1 ÷ 3 м Ø 39 - -

- - - -

   

 4.2

 4.6

52 32 22 12

Примеры соединения с отдельными трубопроводами ( = Воздух / = Дым)

Тип

 

C12

Горизонтальные забор и выпуск через стену. Конечные элементы входа/выхода должны

быть концентрическими или достаточно приближенными друг к другу, чтобы на них

действовали одинаковые условия ветра (до 50 см)

C32

Вертикальные забор и выпуск через крышу. Конечные элементы входа/выхода такие же

как и для типа C12

C52

Отдельные забор и выпуск через стену или крышу или через любые другие зоны с

разным давлением. Выпуск и забор не должны размещаться на противоположных стенах.

C62 Забор и выпуск через трубопроводы, сертифицированные отдельно (EN 1856/1)

B22 Забор с места установки и выпуск через стену или крышу

Для соединения с отдельными трубопроводами установите на аппарат специальный дополнительный

комплект.

Перед началом установки необходимо проверить используемую диафрагму и убедиться при помощи про-

стого расчета, что максимальная допустимая длина не превышена:

1. Необходимо полностью определить схему системы раздвоенных дымоходов, включая дополнительные

компоненты и конечные элементы трубопроводов.

2. Используя таблицу «Диафрагмы для отдельных трубопроводов», определите потери в эквивалентных

метрах каждого компонента в зависимости от его положения после установки.

3. Убедитесь, что общая сумма потерь меньше или равна максимальной допустимой длине, указанной в

таблице «Диафрагмы для отдельных трубопроводов».

Диафрагмы для отдельных трубопроводов

  Ø 80/80 .

   15 

  

0,5 - 1 м Дым Ø 37 - Воздух НЕТ

1 - 10 м Дым Ø 39 - Воздух НЕТ

10 - 15 м Дым Ø 44 - Воздух Ø 40

Фактор уменьшения колена 45° 0,9 м

Фактор уменьшения колена 90° 1,65 м

При использовании трубопроводов и терминалов другого производителя (типа C62) необходимо, чтобы

они были совместимыми с данной системой, а дымовой трубопровод был сделан из материалов, стойких

к продуктам конденсации.

При определении параметров труб необходимо учитывать их воздушное сопротивление работе вентиля-

тора:

Полезное статическое давление при номинальной тепловой мощности 24 kW - Па

Чрезмерно высокая температура дыма 24 kW - °C

Максимальная рециркуляция CO

во всасывающей трубе 24 kW - %

    

 4.7

82 42

Примеры соединения с отдельными трубопроводами ( = Воздух / = Дым)

Типы для соединения с коллективными дымовыми трубами

 

C22 Забор и выпуск в общую дымовую трубу (забор и выпуск в одну трубу)

C42

Забор и выпуск в отдельные дымовые трубы, на которые действуют одинаковые условия ветра

C82 Выпуск дыма в отдельную или общую дымовую трубу и забор воздуха через стену

B22

Забор воздуха в помещении установки через концентрический трубопровод (который

включает в себя выпуск) и выпуск дыма в общую дымовую трубу с естественной тягой

Если необходимо подключить котел BINOVA к коллективной дымовой трубе иди отдельному дымоходу с

естественной тягой, последние должны быть обязательно спроектированы техническими специалистами,

имеющими необходимую квалификацию, в строгом соответствии с требованиями действующего законода-

тельства и быть пригодными для аппаратов с герметичной камерой, оборудованной вентилятором.

4.7  

• Снять нижние и верхние крепежные винты и снять переднюю панель, потянув ее на себя.

• Найдите крышку К клеммной колодки I (Рисунок 4.8), отвинтите винты и откройте ее.
