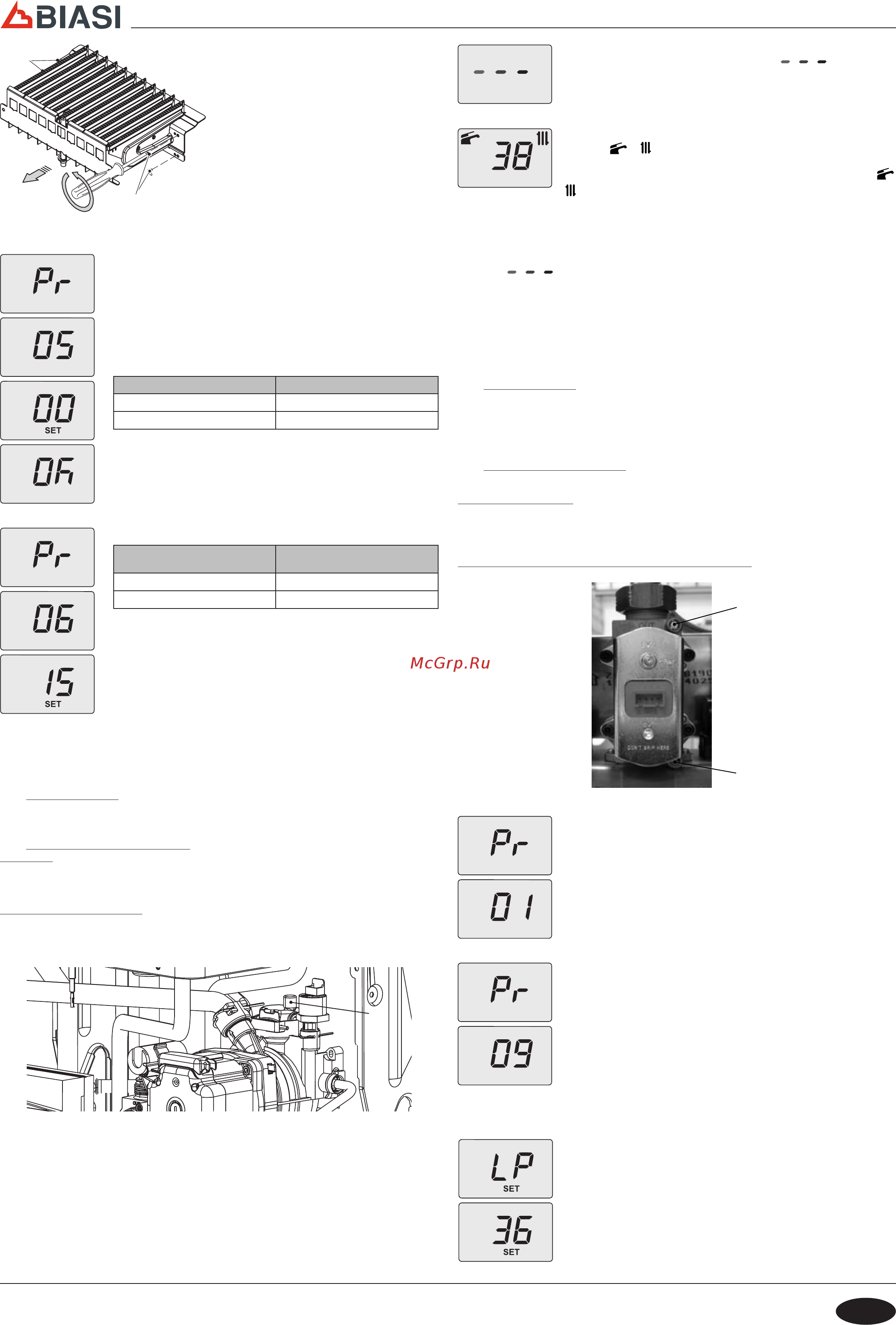

• Снять переднюю и боковые панели корпуса, как опи-

сано в раздел «Техническое обслуживание» на с.7.

• Снять панель герметичной камеры.

• Снять переднюю панель камеры сгорания и горелку,

см. Рисунок 5.1.

• Произвести смену типа газа, заменив форсунки и

прокладки горелки соответствующим образом.

• Поставить на место горелку Рисунок 5.1, переднюю па-

нель камеры сгорания и панель герметичной камеры.

• Подключить котел к электропитанию.

       (G31),   :

• Войти в «режим программирования», нажав одновременно и удерживая в те-

чение 10 секунд кнопки 3 и 5 (Рисунок 3.1), до появления на ЖК дисплее букв

Pr, чередующихся с номером параметра, указывая на вход в «параметр 01»

(Рисунок 4.11).

• Пролистать параметры, используя кнопку 4 или 5, до появления на ЖК-дисплее

букв Pr, чередующихся с номером параметра 05, указывая на вход в «параметр

05» (Рисунок 5.2).

• Чтобы изменить значение параметра 05, необходимо нажать 5 раз кнопку 1 (см.

таблицу). На дисплее появится надпись "SET" (Рисунок 5.2).

 ( )  

00 G20

05 G31

• Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок 3.1). На

дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок 5.2), а затем по-

явится список параметров.

• Пролистать параметры, используя кнопку 5, до появления на ЖК-дисплее букв

Pr, чередующихся с номером параметра 06, указывая на вход в «параметр 06»

(Рисунок 5.3).

• Чтобы изменить значение параметра 06, необходимо нажать 5 раз кнопку 1 (см.

таблицу). На дисплее появится надпись "SET" (Рисунок 5.3).

 (

 CO

)

 

15 G20

30 G31

• Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок 3.1). На

дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок 5.2), а затем по-

явится список параметров.

• Для выхода нажмите кнопку 3 (Рисунок 3.1) и отключите питание.

• Произведите калибровку газовых клапанов по инструкциям, см. раздел «ПРО-

ВЕРКА РЕГУЛИРОВКИ ГАЗА» на с.6;

• Установите на место панель управления и переднюю панель корпуса.

• Наклейте этикетку с указанием типа газа и значением давления, установленными для котла (самоклеяща-

яся этикетка находится в комплекте для смены типа газа).

6   

6.1 

Перед выполнением описанных далее операций, убедитесь, что двухполюсный выключатель, пред-

усмотренный при установке, находится в положении «выключен».

6.2  

 

• Открыть кран газового счетчика и котла.

• Проверить герметичность газового соединения, нанеся мыльный раствор или подобное средство.

• Закрыть газовый кран.

  

• Снять переднюю панель корпуса, см. раздел «Снятие внешних панелей» на с.7.

• Открыть краны системы, предусмотренные при установке.

• Открыть один или несколько кранов горячей воды, чтобы выпустить воздух из труб.

• Ослабить пробку автоматического воздуховыпускного клапана A, см. Рисунок 6.1.

 6.1

• Открыть краны радиаторов.

• Наполнить систему отопления, см. раздел «Наполнение контура отопления» на с.2.

• Выпустить воздух из радиаторов и высоких точек установки, затем снова закрыть возможные ручные

устройства выпуска воздуха.

• Снять пробку насоса и разблокировать насос, провернув ротор отверткой.

Во время этой операции выпустить воздух из насоса.

• Закрыть пробку насоса.

• Завершить наполнение системы отопления.

Выпуск воздуха из установки и насоса необходимо повторить несколько раз.

• Установить на место переднюю панель корпуса.

 5.1

 5.2

 5.3

• Подключить котел при помощи двухполюсного выключателя, предусмотренно-

го при установке. На ЖК-дисплее появится символ (последователь-

но загорающиеся тире, символизирующие движение) (Рисунок 6.2).

• Нажать и удерживать в течение 2 секунд кнопку 4, пока на дисплее не появятся

символы

и .

На дисплее будет показана температура котла (первичный контур) и символы

(Рисунок 6.3).

• Открыть газовый кран.

• Убедиться, что комнатный термостат находится в положении «осуществляется отопление».

• Проверить работу котла в режиме горячего водоснабжения и отопления.

• Проверить давление и расход газа, см. раздел «ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА» на с.6.

• Выключить котел, нажав и удерживая в течение 2 секунд кнопку 3 (Рисунок 3.1), пока на дисплее не появит-

ся символ

(последовательно загорающиеся тире, символизирующие движение) (Рисунок 6.2).

• Показать пользователю, как правильно эксплуатировать котел, в частности операции:

- включения;

- выключения;

- регулирования.

            

.

7   

7.1 

  ,    ,  

 .         -

  .

,   !

  ,

   ,    .      -

   !

7.2    

• Снять переднюю панель корпуса, см. раздел «Снятие внешних панелей» на с.7.

   

Выключив котел (приведя в его нерабочее состояние), проверьте давление питания при помощи отвода

B (см. Рисунок 7.1) и сравните считанное значение со значениями, приведенными в таблице «Давление

газового питания», раздел «Технические данные» на с.10.

• Тщательно закройте отвод для замера давления B (см. Рисунок 7.1).

       

• Откройте отвод для замера давления A (см. Рисунок 7.1) и подсоедините манометр.

 7.1

• Войдите в «режим программирования», нажав одновременно и удерживая

в течение 10 секунд кнопки 3 и 5 (Рисунок 3.1), до появления на ЖК дисплее

букв Pr, чередующихся с номером параметра, указывая на вход в «параметр 01»

(Рисунок 7.2).

• Пролистайте параметры, используя кнопку 4 или 5 (Рисунок 3.1), до появления

на ЖК-дисплее букв Pr, чередующихся с номером параметра 09, указывая на

вход в «параметр 09»(Рисунок 7.3).

• При помощи кнопок 1 или 2 (Рисунок 3.1) можно просмотреть различные па-

раметры настройки.

0 = Ни одна функция не активирована

1 = Функция активирована при минимальной мощности в режиме горячего

водоснабжения (код LP)

2 = Функция активирована при минимальной мощности в режиме отопления

(код hP)

3 = Функция активирована при максимальной мощности в режиме отопле-

ния (код P)

4 = Функция активирована при максимальной мощности в режиме горячего

водоснабжения (код dP)

15 = Активация функции калибровки без автоматической калибровки

На дисплее появится надпись "SET" (Рисунок 7.4).

• Установив значение на 1 (режим «трубочист» при минимальной температуре

горячего водоснабжения), нажмите кнопку 3 для подтверждения. На дисплее

появится код LP, чередующийся с минимальной температурой горячего водо-

снабжения (Рисунок 7.4).

 6.2

 6.3

 7.2

 7.3

 7.4
