12 Быстрое начало работы | Руководство по установке и вводу в эксплуатацию | 9CND00000001979
Данная глава является кратким руководством по самому
простому способу подключения, настройки и запуска
устройства плавного пуска.
Данное устройство произведено и испытано с соблюдением
всех требований, но могло получить повреждения в ходе
транспортировки. Поэтому соблюдайте следующие инструкции.
ПРЕДОСТЕРЕЖЕНИЕ
Опасное электрическое напряжение. Может быть
смертельно и травмоопасно. Перед началом работы
соборудованием всегда отключайте и блокируйте все
используемые для него источники питания.
ПРЕДУПРЕЖДЕНИЕ!
Установку электрических соединений должен выполнять
квалифицированный персонал с соблюдением всех
законов и нормативных положений.
ПРЕДУПРЕЖДЕНИЕ!
Перед первым подключением устройств плавного
пуска PSTX30…PSTX170 к источнику рабочего
напряжения необходимо включить напряжение
питания цепей управления, чтобы перевести реле
байпаса в разомкнутое положение.
(См. 2.1 «Подключение».) Это необходимо выполнить во
избежание непреднамеренного пуска оборудования
во время подключения к источнику рабочего
напряжения.
ИНФОРМАЦИЯ
Персонал компании ABB обязан соблюдать
инструкции, приведенные в ABB CISE 15.4.
2.1 Подключение
1. Информацию об установке устройства плавного пуска
см. в главе 4 «Монтаж».
ИНФОРМАЦИЯ
Устройства плавного пуска PSTX можно подключать
как «в линию»
1
, так и по схеме «внутри
треугольника»
2
, см. Рис. 2.1.
2. Подключите цепь питания: подключите клеммы 1L1,
3L2, 5L3 к линии электропитания
1
, а клеммы 2T1, 4T2,
6T3 — к линии двигателя
2
, см. Рис. 2.2. Используйте
кабель без наконечника или с втулочным наконечником
для устройств PSTX30…105 (см Рис. 2.2) и шины /
кабель с наконечником для устройств PSTX142…1250
(см. Рис. 2.3).
3. Подключите сторону линии питания к клеммам 1L1, 3L2,
5L3, см.
1
и Рис. 2.2. Подключите двигатель к клеммам
2T1, 4T2, 6T3 на стороне двигателя, см.
2
Рис. 2.2 и
Рис. 2.3.
ИНФОРМАЦИЯ
При подключении 2 проводов к каждой клемме
используйте только провода одинакового размера.
(Доступно только для устройства PSTX30…105.)
1 2

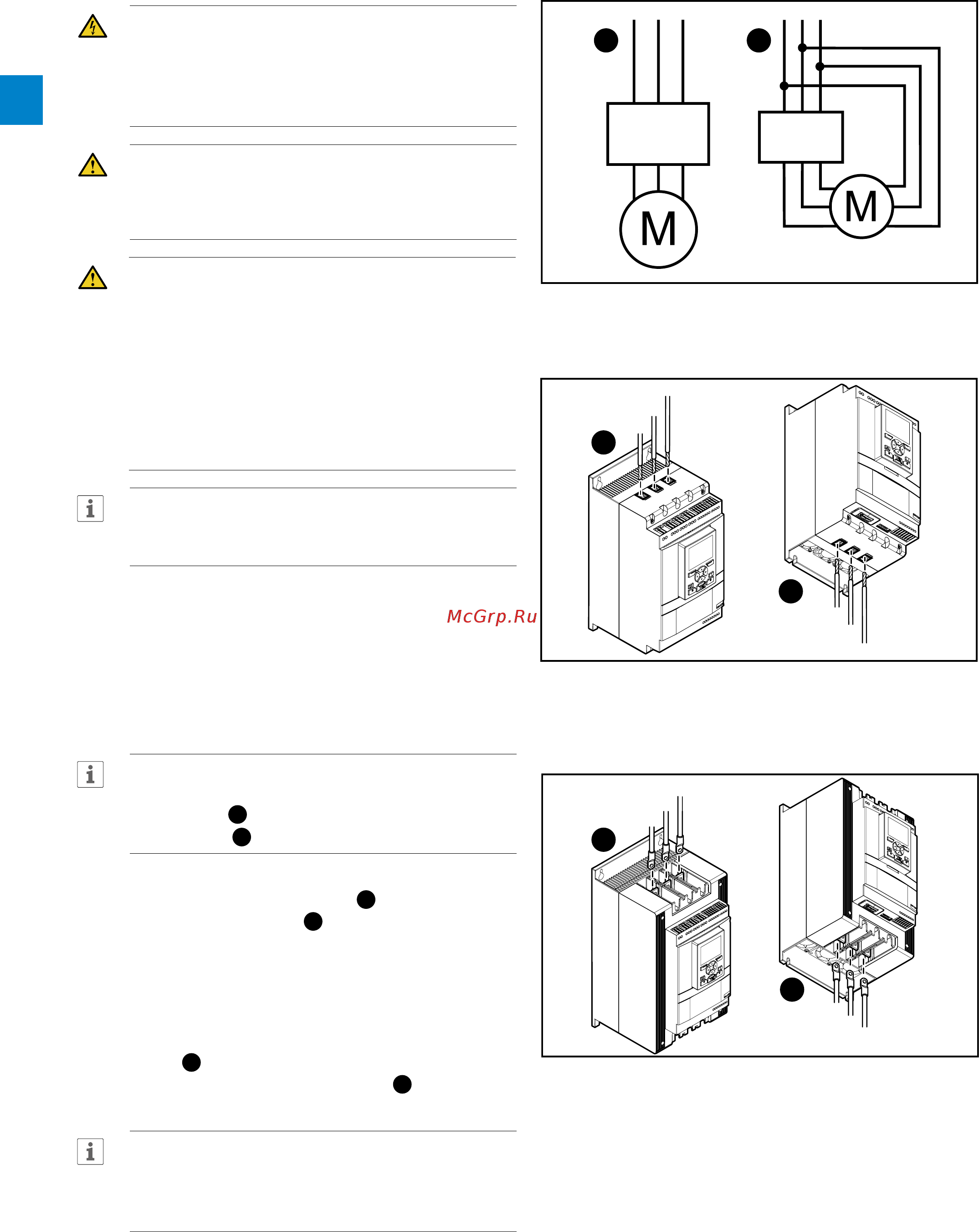

Рис. 2.1
Подключение «в линию» (1) и по схеме «внутри треугольника» (2)
PSTX
PSTX
1SFC132081M0201
1
2
Рис. 2.2
Зажимы клеммных соединений
1SFC132081M0201
Сторона линии
1L1
3L2
5L3
6T3
4T2
2T1
Сторона
двигателя
Пу
ск
О
ст
а
н
ов
Пуск
Останов
Рис. 2.3
Шины клеммных соединений
2T1
4T2
6T3
5L3
3L2
1L2
1SFC132081M0201
Сторона
линии
Сторона
двигателя
Пуск
Останов
Пуск
О
ста
нов
2
1
2
