Принцип действия RUS 72

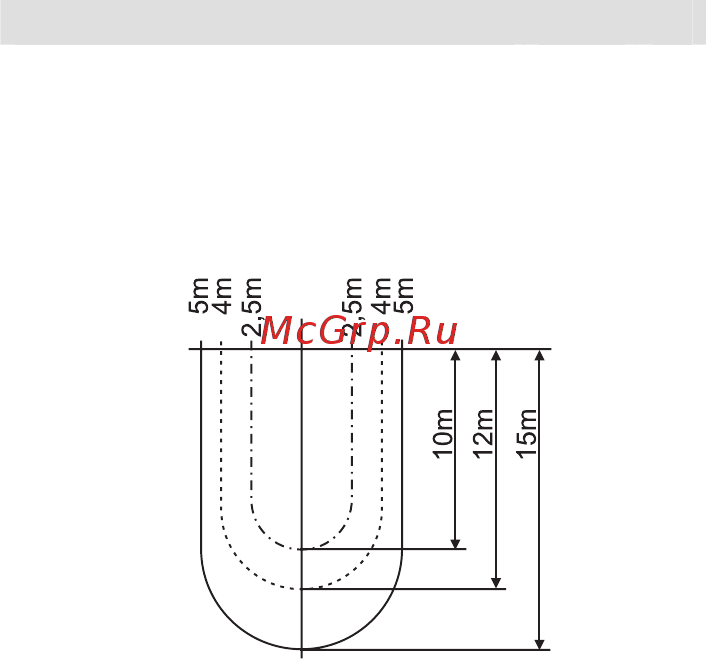

Зона обнаружения датчика движения 6800-xxx-10x(M)
(мультилинза) в зависимости от высоты установки:
- 1,2 м: (10 м по фронту и 2,5 м по сторонам)
- 2,0 м: (10 м по фронту и 4 м по сторонам)
- 2,5 м: (15 м по фронту и 5 м по сторонам)
рис. 5
