Ручная регулировка RUS 81
6800-xxx-10x(M)

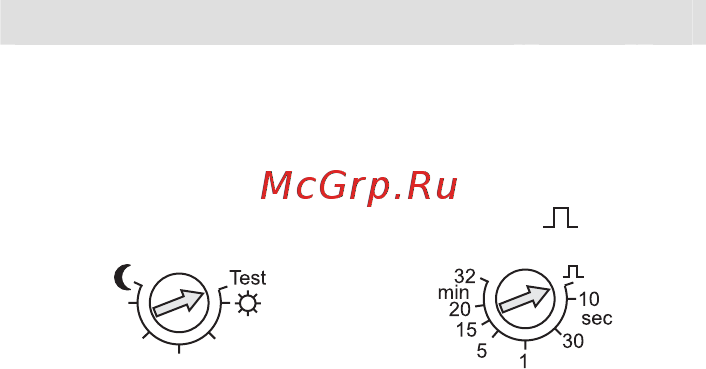

Заводские установки датчиков движения (поворотные
регуляторы на тыльной стороне датчика):
– освещенность/тест, задержка
отключения/кратковременный импульс
рис. 6 рис. 7
a. пороговое значение/тест (см. рис. 6)
Встроенный датчик освещенности регулирует
заданное пороговое значение, при котором датчик
реагирует на движение. Возможные установки:
– «луна»: включение только в темноте
– «солнце»: включение при любой освещенности
– положение между обоими символами:
