IT 135
Ulteriori informazioni
Per ulteriori informazioni, vedere la Guida utente di DriveConfig [3AFE68910897 (inglese)].

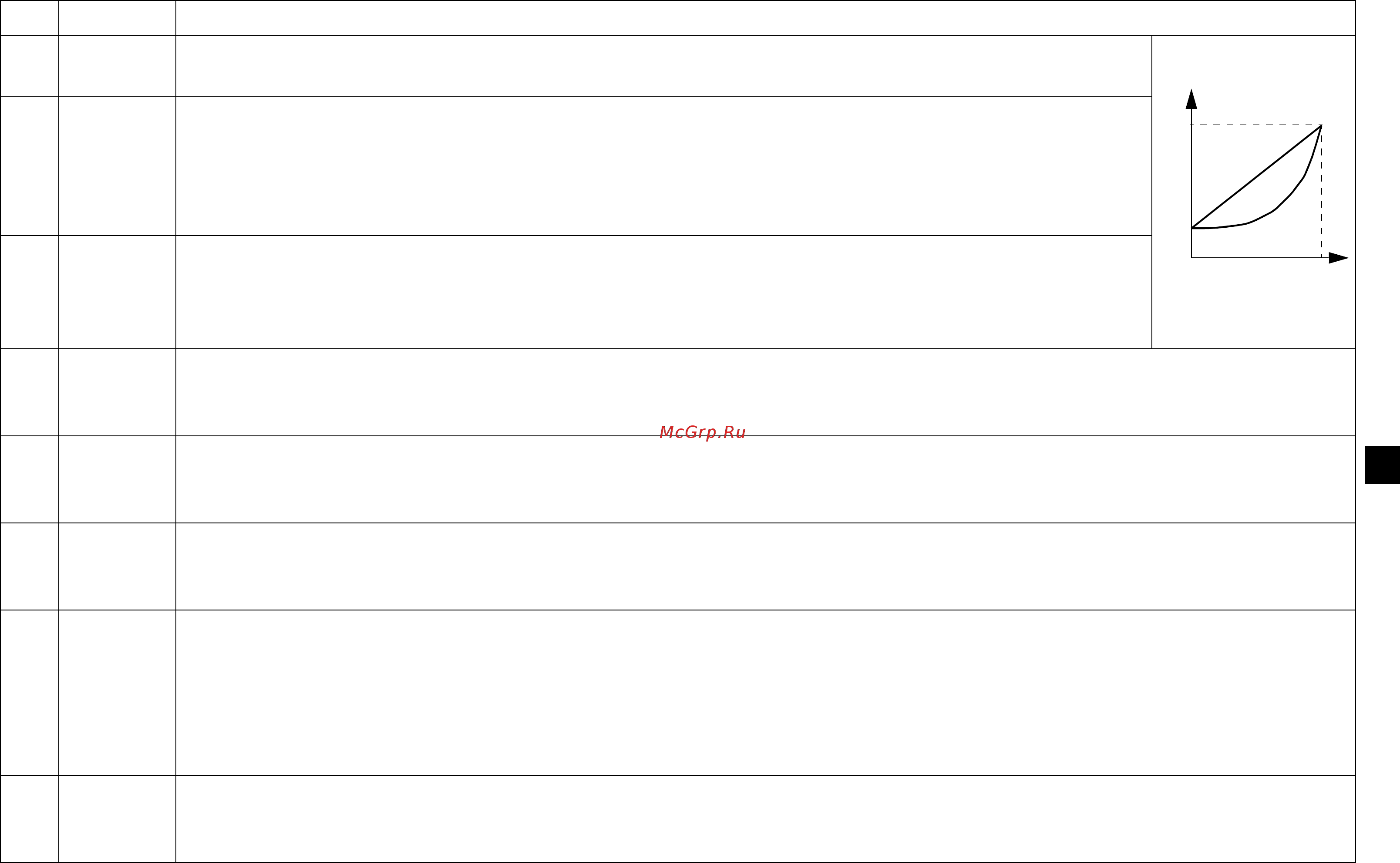

N. Nome Informazioni
1NOM
FREQ Hz
Definisce la frequenza nominale del motore (vedere la targa dei valori nominali del motore).
2 SILENT Definisce la frequenza di commutazione del convertitore. Nota: più elevata è la frequenza, più
intenso è il rumore elettromagnetico e, di conseguenza, sarà più breve la lunghezza del cavo
motore consentita per conformarsi alle normative europee in materia di compatibilità
elettromagnetica. Vedere Dati tecnici a pag. 142. Nota: la frequenza di commutazione è in
funzione della temperatura dell'ACS55.
3 LOAD Ottimizza la tensione di uscita e le caratteristiche di frequenza in base al carico. Selezionare P&F
per coppie quadre (es. pompe e ventole) e CT per carichi a coppia costante (es. nastri
trasportatori). L'ACS55 incrementa automaticamente la tensione di avviamento del 10% per
compensare le perdite del motore e per aumentare la coppia di avviamento.
4 JOG Hz Definisce la frequenza di jogging (avanzamento a impulsi). Attivare la funzione jogging collegando 12…24 Vcc
all'ingresso digitale 3 ("JOG"). (Il convertitore accelera o decelera alla frequenza di jogging e la mantiene finché
l'ingresso non viene disattivato.)
5 RELAY Seleziona lo stato del convertitore indicato dal contatto normalmente aperto dell'uscita relè. FLT = guasto. Il contatto
è aperto in presenza di una condizione di guasto o quando l'alimentazione è scollegata. RUN = in marcia. Il contatto
è chiuso durante il funzionamento.
6AI
OFFSET
Attiva una supervisione a zero mobile per l'ingresso analogico. 4 mA (2 V) = l'ACS55 scatta per guasto se il valore
scende al di sotto del limite. Vedere la sezione Controllo di velocità a pag. 140 per informazioni sull'adattamento con
fattore di scala dell'ingresso analogico.
7AUTO-
RESET
Attiva la funzione di reset automatico per i seguenti guasti: sottotensione, sovratensione, perdita ingresso analogico.
ON = l'ACS55 tenterà il reset automatico 3 secondi dopo uno scatto per guasto. Il numero massimo di reset è 10 in 3
minuti. Se il numero viene superato, l'ACS55 si ferma e non esegue più altri reset. Vedere anche Indicazioni di stato
e diagnostica a pag. 141.
Avvertenza! Se il segnale di avviamento è attivato, il motore si riavvia dopo il reset. Accertarsi che ciò non comporti
alcun pericolo.
8 HI FREQ Definisce la frequenza di uscita massima. OFF: frequenza max. = valore definito dallo switch NOM FREQ Hz. ON:
frequenza max. = valore definito dallo switch NOM FREQ Hz + valore del potenziometro HI FREQ. Vedere
Potenziometri di controllo a pag.
136.
U
f
CT
P&F
f
N
U
N
10%
