196 RU

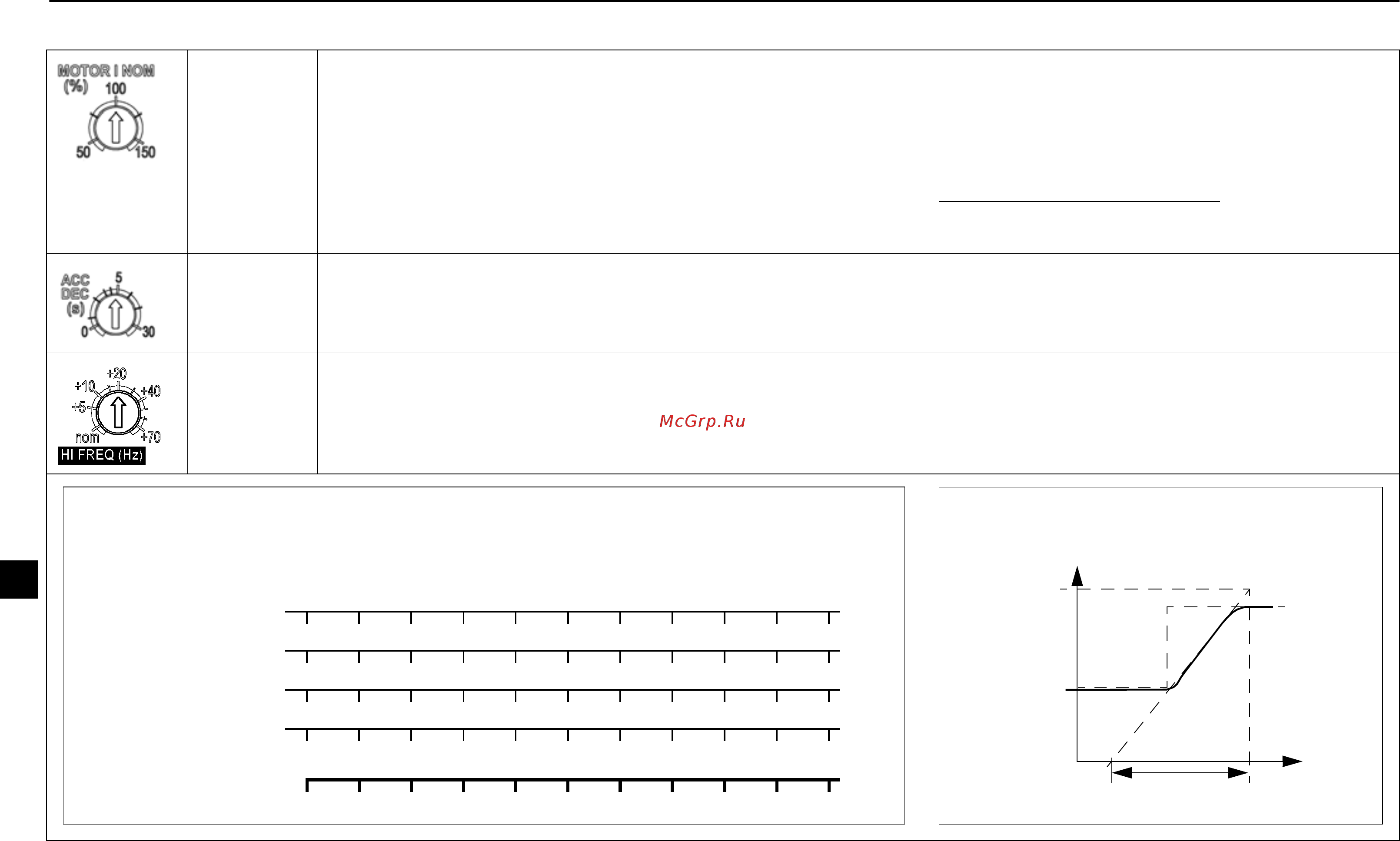

Регулировочные потенциометры
Установка регулировочных потенциометров выполняется с помощью отвертки. По умолчанию все потенциометры находятся в среднем положении.
MOTOR I
NOM
Рассчитайте MOTOR I NOM из приведенного ниже соотношения или выберите по таблице, приведённой ниже. Привод
ACS55 вычисляет температуру двигателя исходя из измеренного выходного тока и заданного номинального тока
двигателя. Привод отключается, если вычисленная температура указывает на перегрев двигателя.
Примечание. Если используется длинный кабель двигателя (когда возникают значительные емкостные токи), может
потребоваться увеличение значения MOTOR I NOM.
ACC/DEC Время ускорения/замедления от минимальной до максимальной частоты, и наоборот, в секундах. Чем больше это
время, тем медленнее изменяется скорость ACS55 до достижения заданного значения.
HI FREQ: Ограничение выходной частоты на необходимом значении в диапазоне от номинальной
частоты до номинальной
частоты + 70 Гц. Потенциометр оказывает влияние на работу привода в том случае, когда с помощью переключателя
HI FREQ DIP включен режим высокой частоты. См. раздел DIP-переключатели на стр. 194.
MOTOR I NOM (%) =
Номинальный ток двигателя [А]
Номинальный ток ACS55 [А]
• 100 %
Величина задания [%]
t
100
ACC/DEC
Таблица выбора MOTOR I NOM
Время ускорения/замедления
ACS55-01x-
-01A4-x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-x
1,11,31,51,82,0
2,2
2,4 2,6 2,8 3,0 3,3
-04A3-x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-x
3,84,65,36,16,8
7,6
8,4 9,3 10,2 11,4
-09A8-x
4,95,96,97,88,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Номинальный ток двигателя (А)
