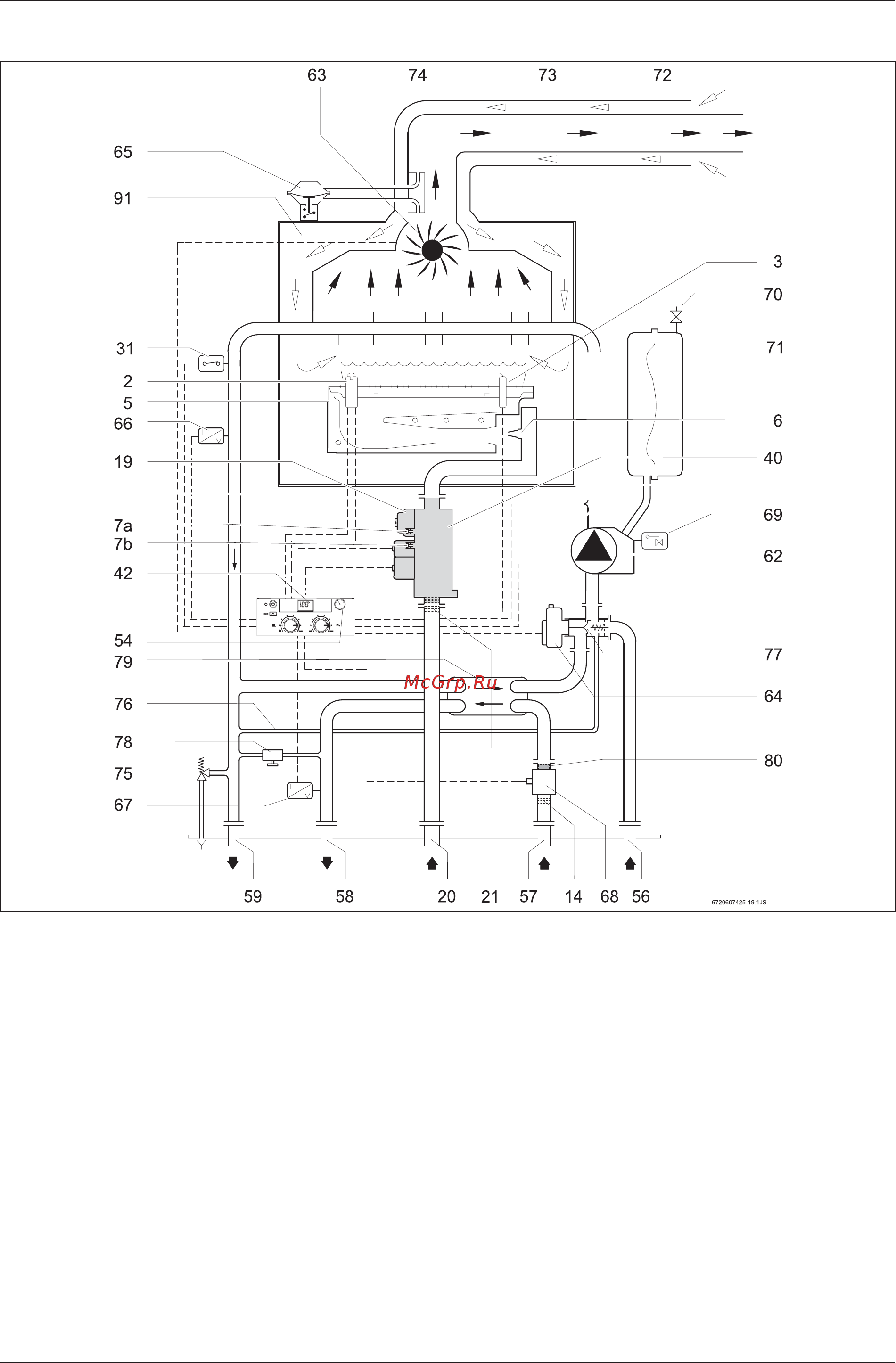

Технические характеристики установки Рис 5 ZW 2 3 5 6 7а 7Ь 14 19 20 21 31 40 42 54 56 57 58 59 8 запальный электрод ионизационный контроль пламени горелка форсунка патрубок для измерения давления газа перед форсункой патрубок для измерения давления газа фильтр для воды регулировочный винт настройки на максимальную подачу газа газ газовый фильтр присоединен к газовому вентилю ограничитель температуры газовая арматура цифровой дисплей манометр обратный контур отопления ZW холодная вода 23 обратная линия из змеевика бойлера ZW горячая вода ZS подача теплоносителя в змеевик бойлера подающий трубопровод отопления 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 91 циркуляционный насос с воздухоотделителем вентилятор приводной электродвигатель 3 х ходового клапана мембранный переключатель дифференциального давления датчик температуры подачи в контуре отопления МТС датчик температуры горячей воды МТС датчик расхода воды автоматический воздушный клапан вентиль для наполнения азотом расширительный бак труба подачи воздуха труба отвода дымовых газов измерение дифференциального давления предохранительнй клапан байпас 3 ходовой клапан кран подпитки пластинчатый теплообменник регулятор расходуемой воды камера сгорания 6 720 608 536 2007 11
