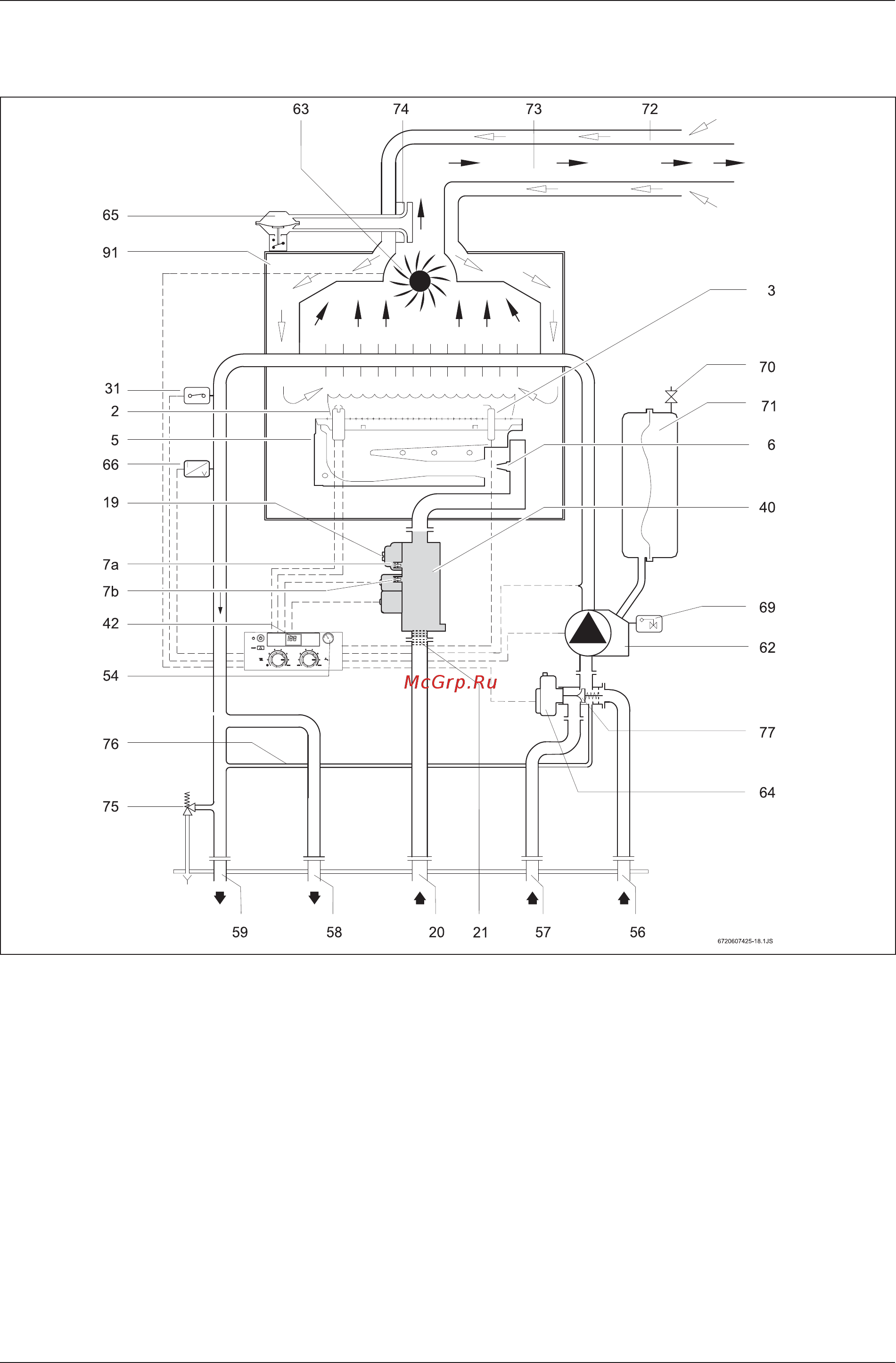

Технические характеристики установки 3 7 Функциональная схема Рис 4 75 2 запальный электрод 3 ионизационный контроль пламени 5 горелка 6 форсунка 7а патрубок для измерения давления газа перед форсункой 7Ь патрубок для измерения давления газа 19 регулировочный винт настройки на максимальную подачу газа 20 газ 21 газовый фильтр присоединен к газовому вентилю 31 ограничитель температуры 40 газовая арматура 42 цифровой дисплей 54 манометр 56 обратный контур отопления 57 2W холодная вода 23 обратная линия из змеевика бойлера 58 ZW горячая вода 23 подача теплоносителя в змеевик бойлера 6 720 608 536 2007 11 59 подающий трубопровод отопления 62 циркуляционный насос с воздухоотделителем 63 вентилятор 64 приводной электродвигатель 3 х ходового клапана 65 мембранный переключатель дифференциального давления 66 датчик температуры подачи в контуре отопления 69 автоматический воздушный клапан 70 вентиль для наполнения азотом 71 расширительный бак 72 труба подачи воздуха 73 труба отвода дымовых газов 74 измерение дифференциального давления 75 предохранительнй клапан 76 байпас 77 трехходовой клапан 91 камера сгорания 7
