Junkers Ceraclass Smart ZSA 24 - 2 A 23 [11/52] Электрическая схема

Сведения о приборе | 11ru

6 720 613 663 (2008/09)

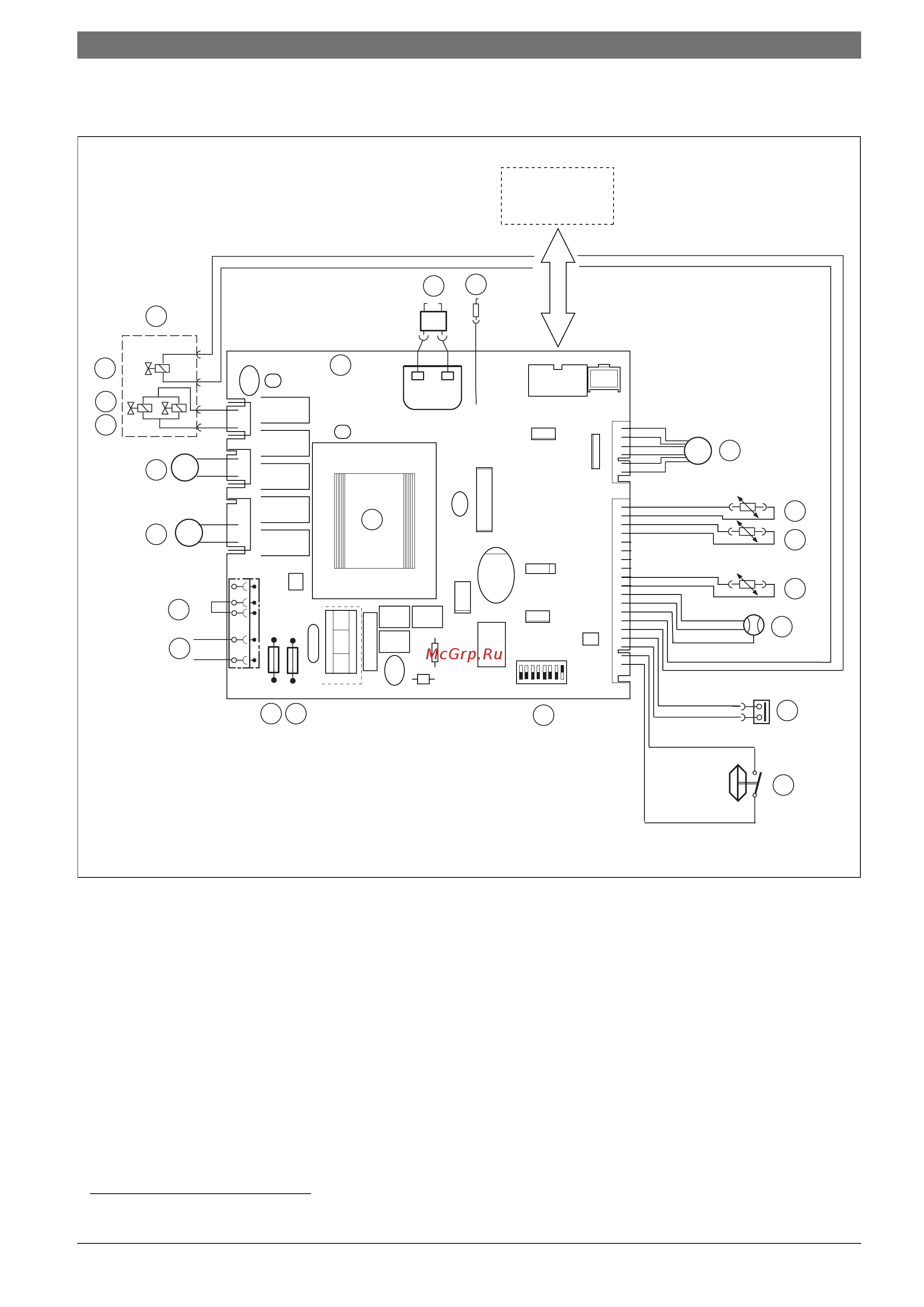

3.10 Электрическая схема

Рис 5

1 Электронная плата

2 Запальник

3 Контролирующий электрод

4 Электродвигатель 3-ходового клапана (ZSA)

5 Датчик температуры подающей линии

6 Датчик температуры горячей воды (ZWA)

7 Датчик температуры бойлера (NTC) (ZSA)

8 Расходомер (гидротурбинка) (ZWA)

9 Ограничитель температуры теплообменника

10 Дифференциальное реле давления

11 Переключатели DIP

12 Предохранитель T 1,6 A

13 Предохранитель T 1,6 A

14 Подключение 230 В переменного тока

15 Подключение 230 В on/off регулятора температуры

помещения

16 Вентилятор

17 Трансформатор

18 Отопительный насос

19 Электромагнитный клапан 2

20 Электромагнитный клапан 1

21 Регулирующий электромагнит

22 Газовая арматура

+5V

GND

MMI INTERFACE

LED

345678

TH2

6 720 613 639-04.2O

TH1

1) Перед подключением удалить перемычку
