Toimintaperiaate ja tehokaapeleiden asentaminen 21
ACH550-01+B055+F278 Asennuksen lisäopas
Toimintaperiaate ja tehokaapeleiden asentaminen
Sovellettavuus
Tämä opas täydentää ACH550-01 Käyttäjän opasta (3AFE68288878). Lisäopas koskee
pääkytkimellisiä laitteita (lisävaruste +F278). Pääkytkin on saatavana IP54
kotelointiluokan laitteisiin tyyppiin ACH550-01-045A-4 saakka (tehoon 22 kW saakka,
runkokokoihin R1–R3). Lisäopas sisältää ohjeet syöttö- ja moottorikaapeleiden
asentamista varten.
Pääkytkinlisävaruste ei ole UL-hyväksytty.
Turvallisuus
Noudata turvaohjeita, jotka on annettu ACH550-01 Käyttäjän oppaassa
(3AFE68288878).
Varoitus! Ennen kuin irrotat etukannen ja alat käsitellä taajuusmuuttajaa, erota
syöttökaapelit verkosta jakokeskuksessa tai avaamalla syöttömuuntajan kytkin.
Pääkytkin (lisävaruste +F278) ei erota syöttökaapeleita ja -liittimiä
päävaihtovirtasyötöstä.
Toimintaperiaate
Pääkytkimellä katkaistaan virransyöttö taajuusmuuttajaan. Pääkoskettimien lisäksi
kytkimessä on yksi avautuva apukosketin, joka ilmaisee kytkimen tilan.

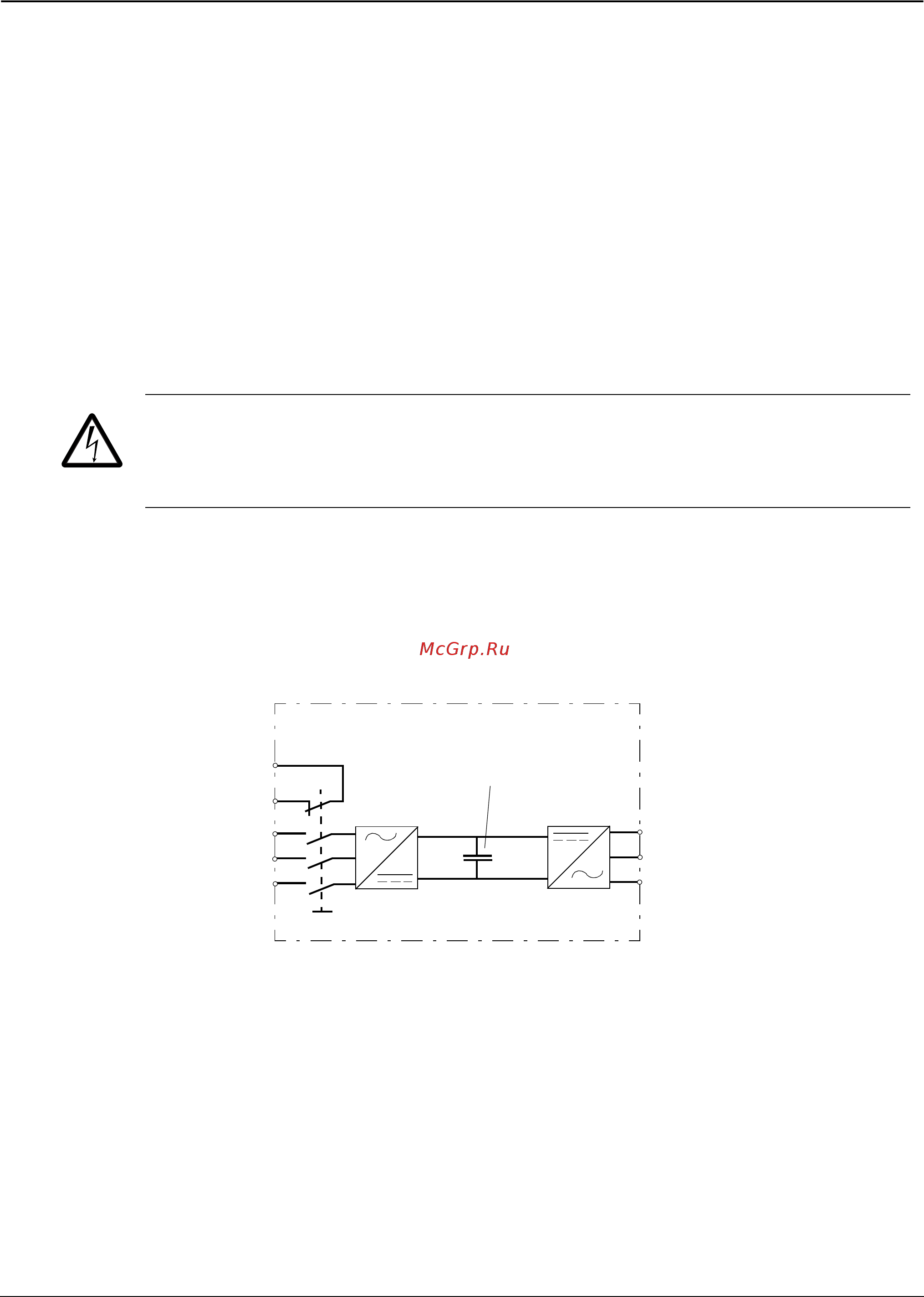

Taajuusmuuttajan pääpiiri on kuvattu alla.
Mitat
Pääkytkimen kahva kasvattaa taajuusmuuttajan syvyyttä 50 mm.
Moottorilähtö
AC-syöttö
Kondensaattori
Tasasuuntaaja
U1
V1
W1
U2
V2
W2
Vaihtosuuntaaja
ACH550-01+B055+F278
Apukosketin
