Betjeningsprincip og installation af strømkabel 5
ACH550-01+B055+F278 Installation Supplement
Betjeningsprincip og installation af strømkabel
Anvendelighed
Dette er et supplement til ACH550-01 User’s Manual [3AFE68258537 (Engelsk)].
Supplementet gælder for enheder med hovedafbryderoption +F278. Hovedafbryderen
er tilgængelig til drevtyper op til ACH550-01-045A-4 (netspænding 22 kW), dvs.
modulstørrelserne R1 til R3 med en beskyttelsesgrad på IP54. Supplementet beskriver,
hvordan indgangskablet og motorkablet installeres.
Hovedafbryderoptionen er ikke UL-godkendt.
Sikkerhed
Følg sikkerhedsinstruktionerne i ACH550-01 User’s Manual [3AFE68258537 (Engelsk)].
Advarsel! Inden du fjerner frontdækslet og arbejder på drevet, skal du isolere
indgangskablerne fra netforsyningen på fordelingstavlen eller ved at åbne
forsyningstransformerens adskiller. Hovedafbryderen (option +F278) isolerer ikke
indgangskablerne og terminalerne fra netforsyningen.
Betjeningsprincip
Hovedafbrydreren bruges til at afbryde netforsyningen til drevet. Ud over
hovedkontaktsættet har afbryderen en hjælpekontakt, som normalt er lukket og viser
afbryderens status.

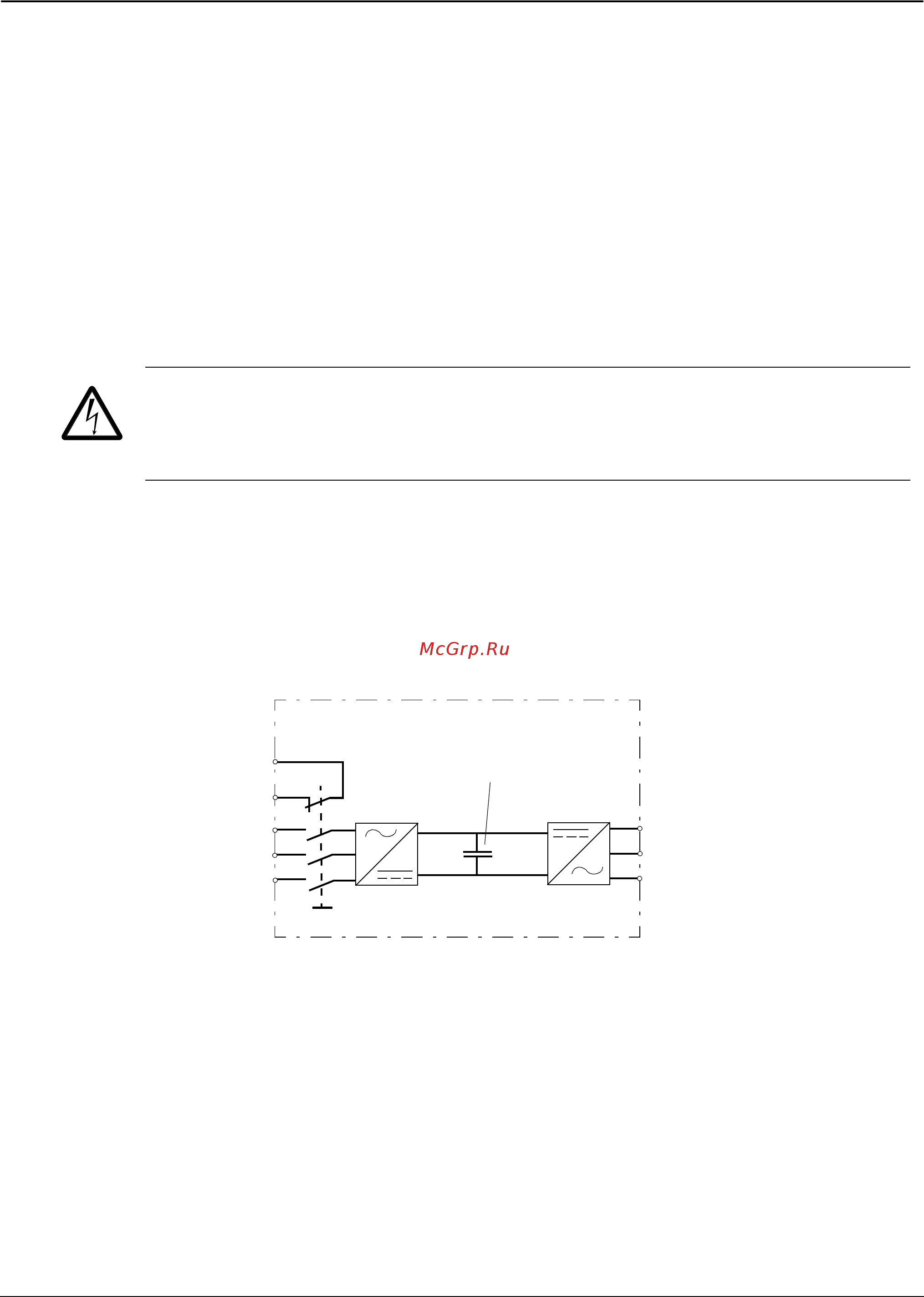

Drevets hovedstrømkreds viser herunder.
Dimensioner
Håndtaget på hovedabryderen øger drevets dybde til 50 mm (1,97 tommer).
Motorudgang
Netforsyning
Kondensatorbatteri
Ensretter
U1
V1
W1
U2
V2
W2
Inverter
ACH550-01+B055+F278
Hjælpekontakt
