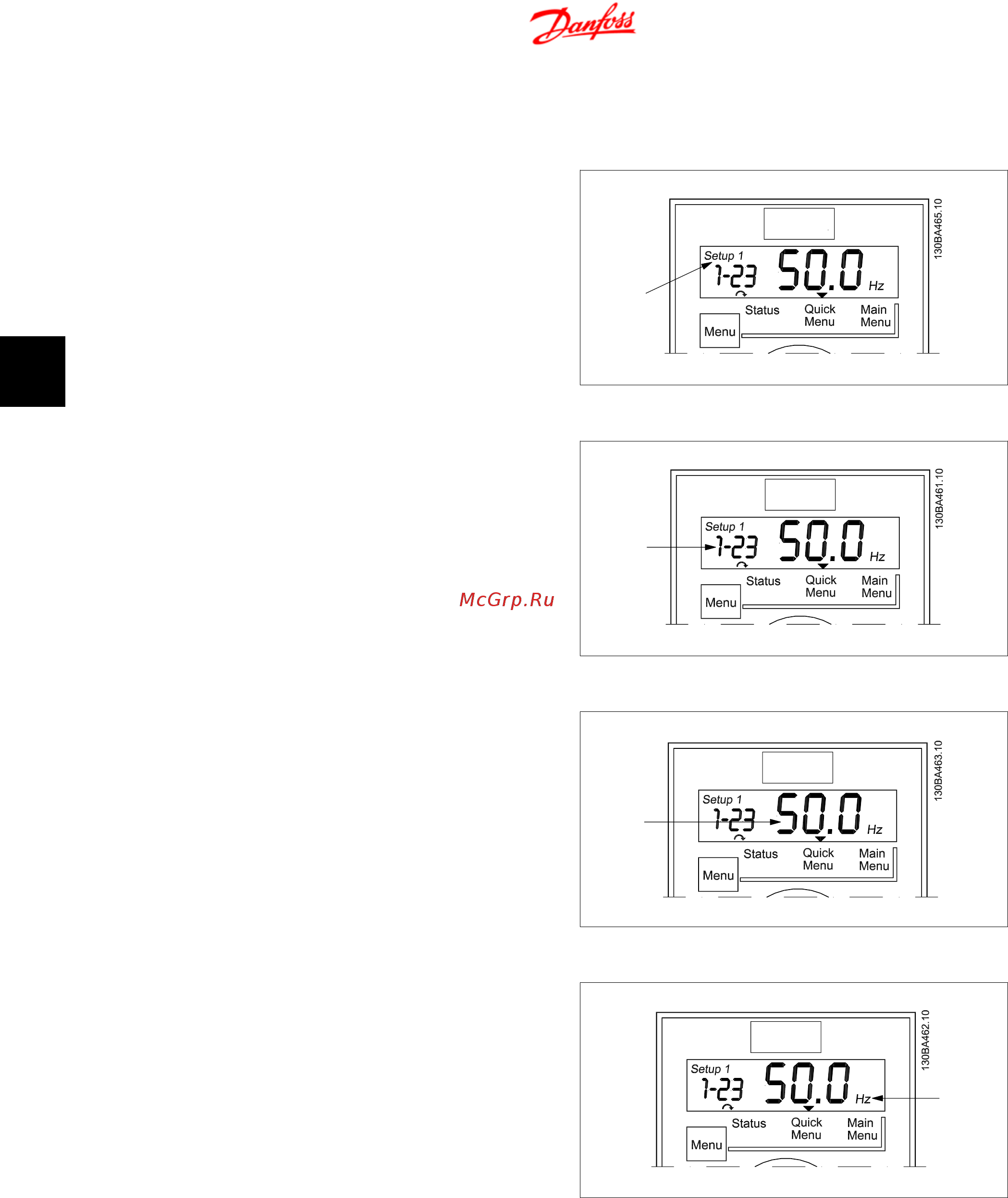

Дисплей:
Дисплей используется для отображения различной информации.
Номер набора параметров показывает номера активного и ре-
дактируемого наборов. Если один набор является и активным, и
редактируемым, отображается только номер активного набора (за-
водская настройка).
Когда активный и редактируемый наборы разные, на дисплее отоб-
ражаются оба номера (Наборы 1 2). Мигающий номер означает ре-
дактируемый
набор параметров.
Рисунок 4.3: Номер набора параметров
Небольшими цифрами слева обозначается номер параметра .
Рисунок 4.4: Номер параметра
Крупными цифрами в середине дисплея отображается значение
выбранного параметра.
Рисунок 4.5: Значение выбранного параметра
В правой части дисплея показаны единицы измерения выбран-
ного параметра. Это может быть Гц, А, В, кВт, л. с., %, с или об/мин.
Рисунок 4.6: Единицы измерения выбранного параметра
4. Программирование
Приводы FC 51 серии VLT
®
Micro: Инструк-
ция по эксплуатации
16
MG.02.A2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
4
