2. Механический монтаж
2.1. Перед началом работы
2.1.1. Перечень контрольных проверок
Во время распаковки преобразователя частоты убедитесь в отсут-
ствии его повреждений и проверьте комплектность. Комплект дол-
жен содержать:
• Привод FC 51 серии VLT Micro
• Руководство по быстрому запуску
Если заказано дополнительно: Местной панели управления LCP и/
или развязывающая панель

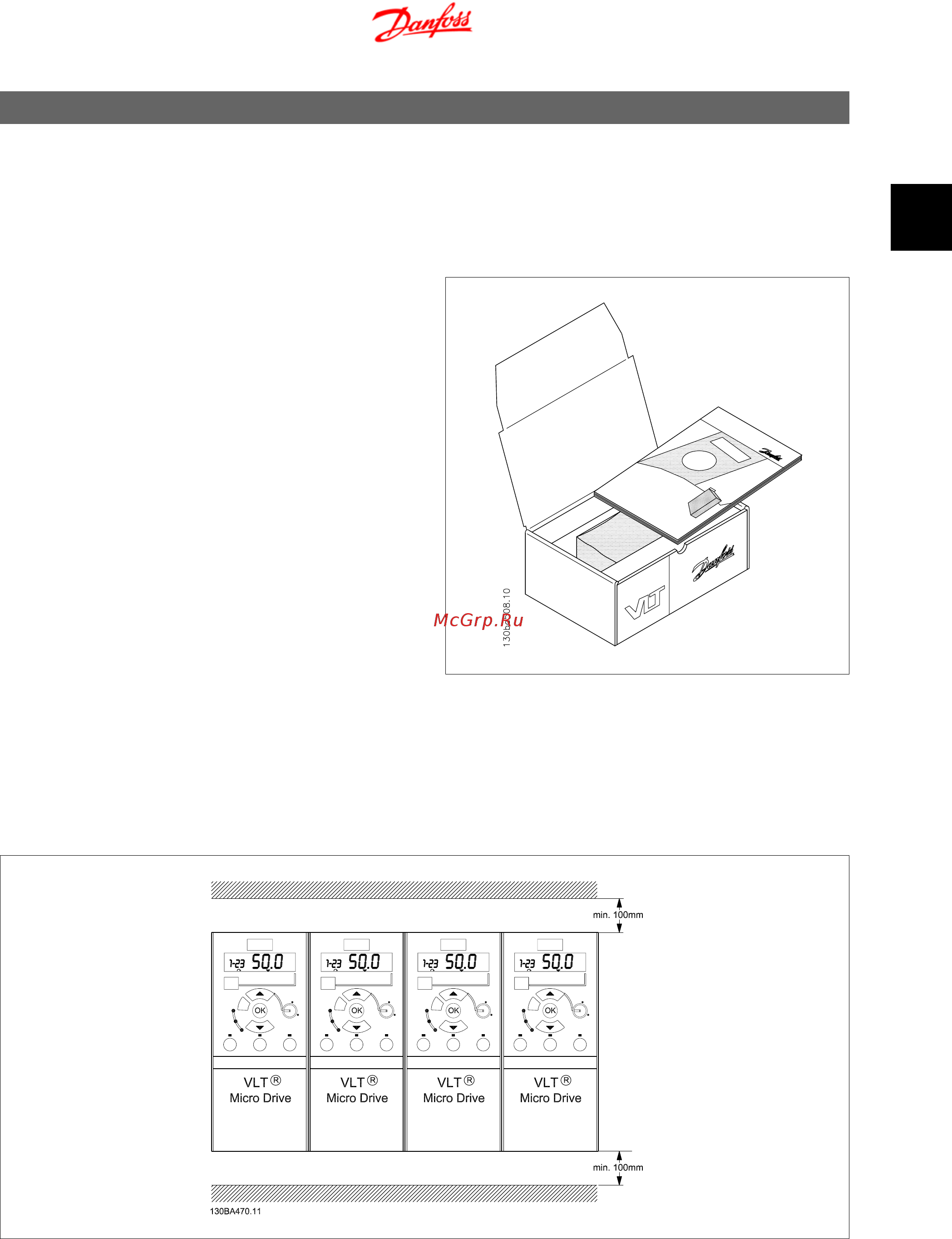

Рисунок 2.1: Содержимое упаковки.
2.2. Монтаж рядом вплотную
Приводы Danfoss серии VLT Micro в корпусе IP 20 могут устанавливаться бок о бок. Для охлаждения требуется свободное пространство 100 мм
над корпусом и под ним. Требования по окружающим условиям изложены в главе
7. Технические характеристики
.
Рисунок 2.2: Монтаж «бок о бок».
