предотвратить повреждение цепи постоянного
тока и для уменьшает емкостные токи на
землю в соответствии со стандартом IEC
61800-3.
4.8 Подключение элементов управления
4.8.1 Типы клемм управления

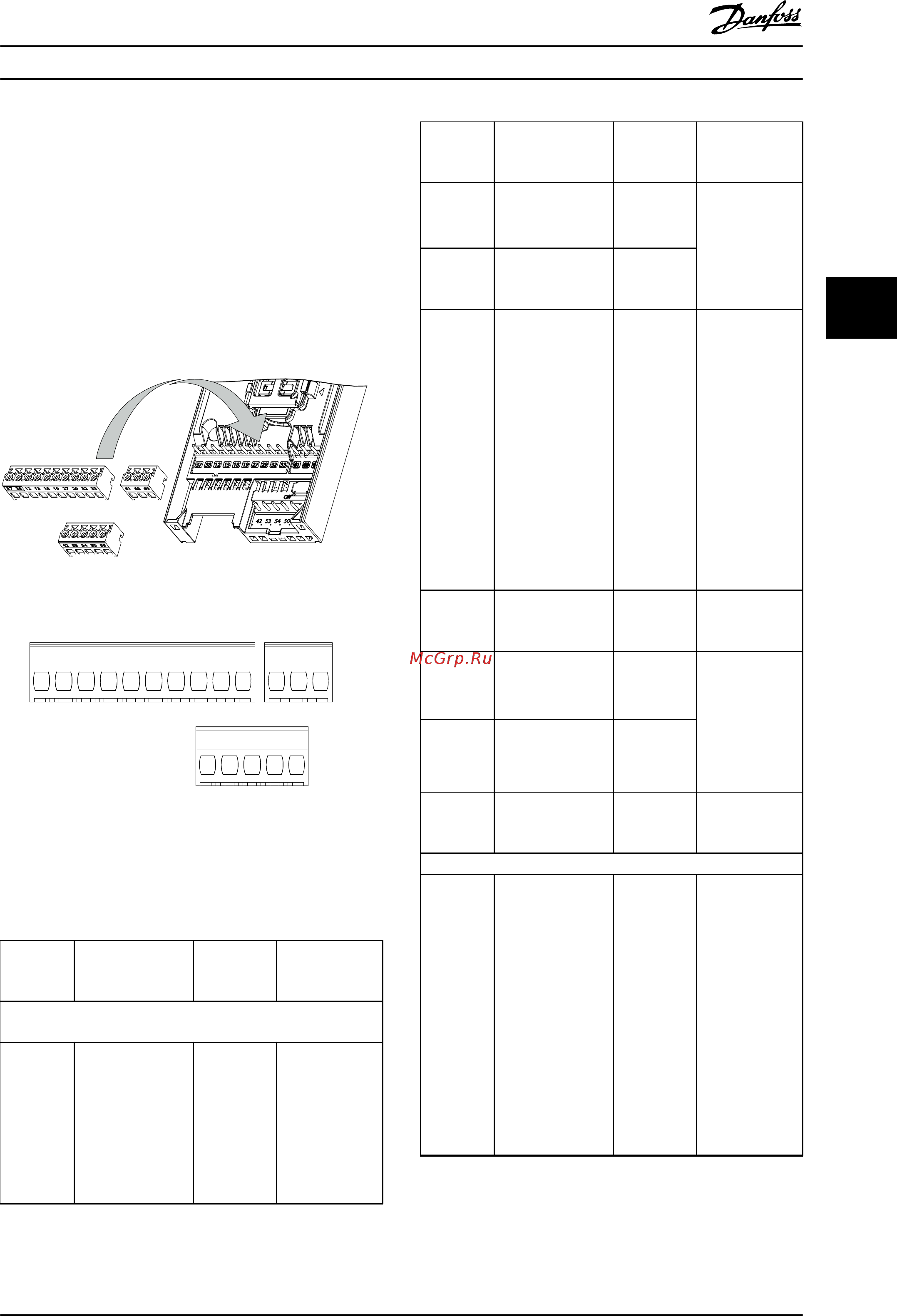

На Рисунок 4.9 показаны съемные разъемы
преобразователя частоты. Функции клемм и настройки
по умолчанию описаны в Таблица 4.1 и Таблица 4.2.
130BE212.10
1 2
3
Рисунок 4.9 Расположение клемм управления
130BE214.10
37 38 12 13 18 19 27 29 32 33 61
42 53 54 50 55
68 69
1
3
2
Рисунок 4.10 Номера клемм
См. глава 9.6 Вход/выход и характеристики цепи
управления для определений и дополнительной
информации.
Клемма Параметр
Настройка
по
умолчанию
Описание
Цифровые входы/выходы, импульсные входы/входы,
энкодер
12, 13 –
+24 В пост.
тока
Напряжение
питания 24 В
пост. тока.
Максимальный
выходной ток
составляет 100
мА для всех
нагрузок 24 В.
Клемма Параметр
Настройка
по
умолчанию
Описание
18
Параметр
5-10 Terminal 18
Digital Input
[8] Пуск
Цифровые
входы.
19
Параметр
5-11 Terminal 19
Digital Input
[10] Реверс
27
Параметр
5-12 Terminal 27
Digital Input
параметр
5-30 Terminal 27
Digital Output
Цифровой
вход [2]
Выбег,
инверсный
Цифровой
выход [0] Не
используетс
я
Могут
выбираться в
качестве
цифрового
входа,
цифрового
выхода или
импульсного
выхода. По
умолчанию
настроены в
качестве
цифровых
входов.
29
Параметр
5-13 Terminal 29
Digital Input
[14] Фикс.
част.
Цифровой вход.
32
Параметр
5-14 Terminal 32
Digital Input
[0] Не
используетс
я
Цифровой вход,
энкодер 24 В.
Клемма 33
может
использоваться
как импульсный
вход.
33
Параметр
5-15 Terminal 33
Digital Input
[16]
Предуст.
зад., бит 0
37, 38 –
STO Входы
функционально
й безопасности.
Аналоговые входы/выходы
42
Параметр
6-91 Terminal 42
Analog Output
[0] Не
используетс
я
Программируем
ый аналоговый
выход.
Аналоговый
сигнал
составляет 0–20
мА или 4–20 мА
при макс. 500
Ом. Может
также быть
запрограммиро
ван в качестве
цифровых
выходов.
Электрический монтаж Руководство по эксплуатации
MG07A250 Danfoss A/S © 03/2016 Все права защищены. 19
4 4
