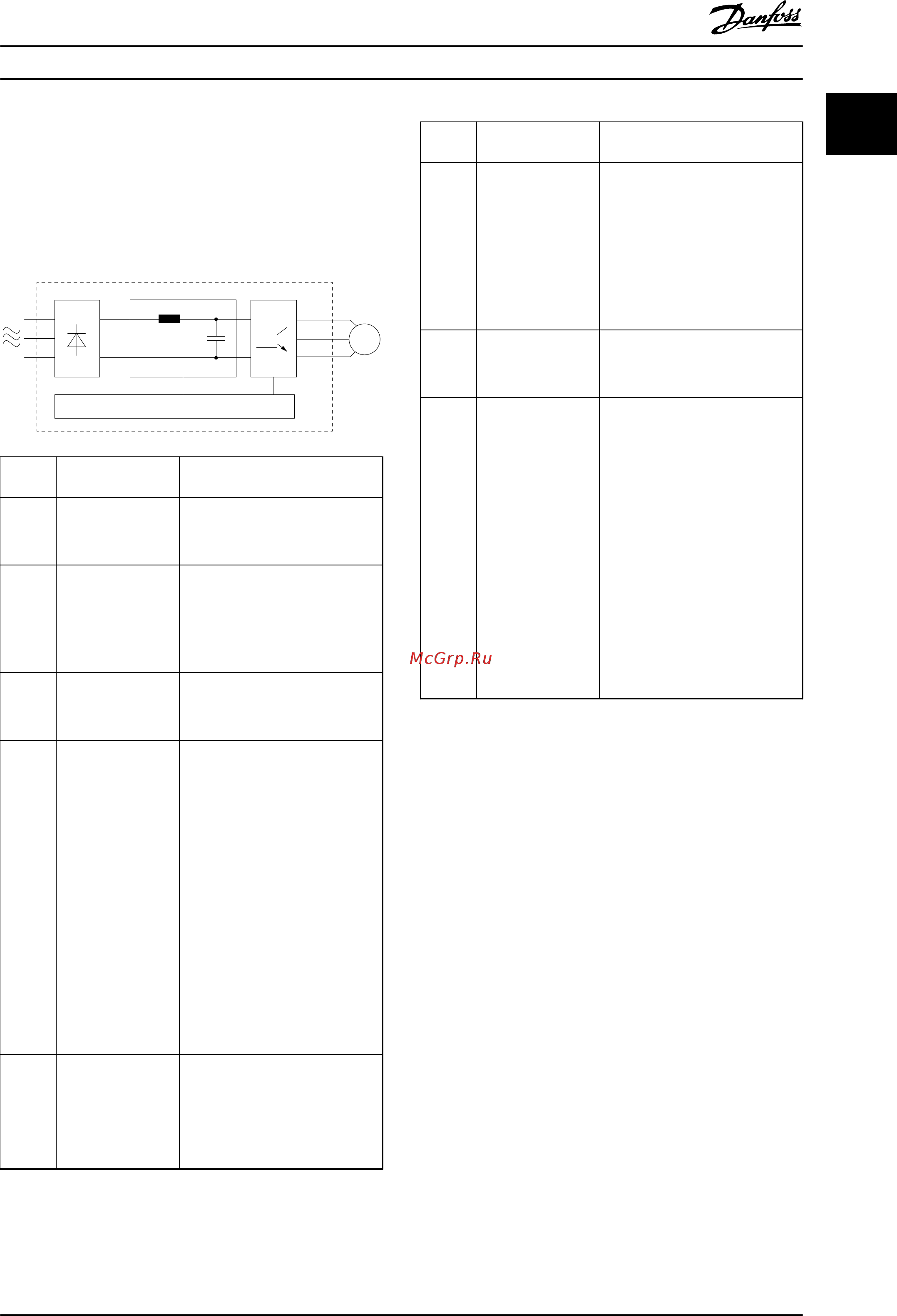

1.4.2 Блок-схема преобразователя
частоты
На Рисунок 1.1 представлена блок-схема внутренних
компонентов преобразователя частоты.
M
7
63
4
5
21
8
130BE200.11
Област
ь
Компонент Функции
1
Вход сетевого
питания
•
Питание преобразователя
частоты от сети переменного
тока.
2 Выпрямитель
•
Выпрямительный мост
преобразовывает
переменный ток на входе в
постоянный ток для подачи
питания на инвертор.
3
Шина постоянного
тока
•
Промежуточная цепь шины
постоянного тока использует
постоянный ток.
4
Реактор линии
постоянного тока
•
Фильтрует напряжение
постоянного тока в
промежуточной цепи.
•
Обеспечивает защиту от
переходных процессов в
сети.
•
Уменьшает эффективное
(среднеквадратичное)
значение тока,
•
Повышает коэффициент
мощности, передаваемой
обратно в сеть.
•
Уменьшает гармоники на
входе переменного тока.
5
Конденсаторная
батарея
•
Сохраняет энергию
постоянного тока.
•
Обеспечивает защиту от
скачков при краткосрочной
потере мощности.
Област
ь
Компонент Функции
6 Инвертор
•
Преобразовывает
постоянный ток в
переменный ток на выходе с
формой колебаний,
регулируемой широтно-
импульсной модуляцией
(ШИМ), для управления
электродвигателем.
7
Выходной сигнал
на двигатель
•
Регулируемое 3-фазное
выходное питание на
двигатель.
8
Управляющая
схема
•
Выполняет мониторинг
входного питания,
внутренней обработки,
выходного тока и тока
двигателя для обеспечения
эффективности работы и
управления.
•
Выполняет мониторинг и
исполнение команд
интерфейса пользователя и
внешних команд.
•
Обеспечивает вывод
состояния и контроль
работы.
Рисунок 1.1 Примерная блок-схема трехфазного
преобразователя частоты
1.4.3 Размеры корпусов и их
номинальная мощность
Размеры корпусов и значения номинальной мощности
преобразователей частоты см. в глава 9.9 Типы корпусов,
номинальная мощность и размеры.
1.4.4 Safe Torque O (STO)
Преобразователь частоты VLT
®
Midi Drive FC 280
поддерживает функцию Safe Torque O (STO). Более
подробное описание монтажа, пусконаладки и
обслуживания STO, а также технические характеристики
STO см. в глава 6 Safe Torque O (STO).
