ASX
10
3.4 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Котлы поставляются в комплекте со шкафом управления (степень защиты IP 55), подсоединенным ко всем
приборам котла.
Перед подсоединением шкафа управления необходимо проверить правильность всех соединений системы
и исправность заземления.
Электрическая схема
См. Схема, прикрепленная к внутренней части электрического шкафа управления.
3.5 ДЫМОХОД
Соединительный газоход от котла к основанию дымохода должен иметь субгоризонтальный ход на подъёме по
направлению течения дыма, с советуемым углом наклона не менее 10 %. Его конструкция должна минимальную
длину и минимальное количество изгибов, с поворотами и соединениями, рационально спроектированными по
правилам, предусмотренными для воздухопроводов.
Для путей до 2 метров можно использовать диаметры, относимые к дымо-выхлопному соединению (см.
таблицу технических данных). Для путей более извилистых необходимо по возможности увеличивать
диаметр.
В любом случае дымоходы должны быть рассчитаны согласно действующим нормам. Советуем уделять
особое внимание внутреннему диаметру, изоляции, дымонепроницаемости, возможности очистки и
отверстию для взятия образцов дыма с целью анализа горения.
3.6 ГОРЕЛКА
Чтобы лучше следовать требованиям использования, советуем установить двухступенчатую или модуляционную
горелку; таким образом можно избежать чрезмерных скачков давления, являющиеся последствием
непредвиденного расхода.
Кроме того, и в большинстве случаев при функционировании на газе метан, каждому запуску горелки
предшествует долгая предварительная вентиляция камеры сгорания, что провоцирует достаточно
существенные потери тепла.

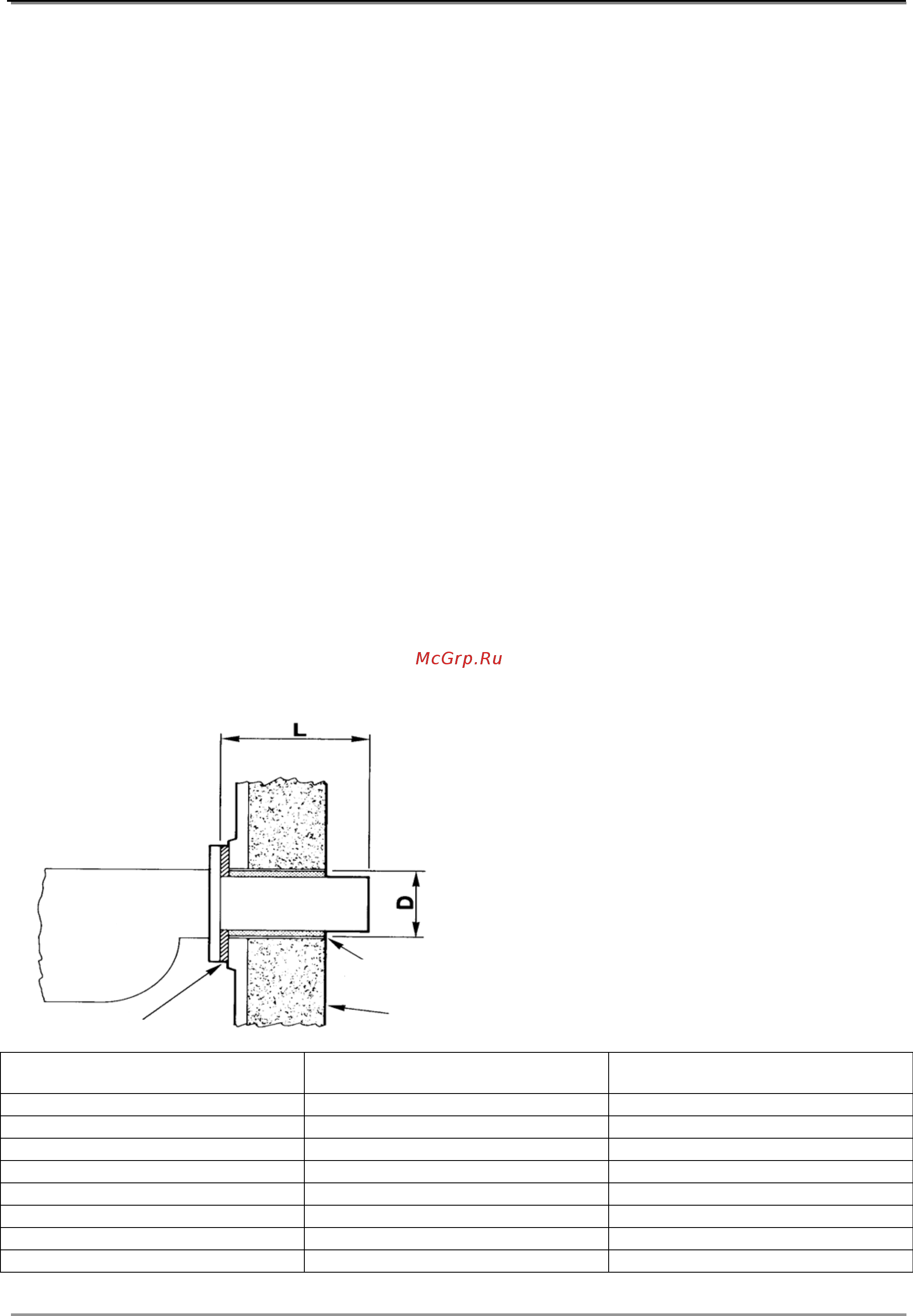

СОЧЕТАНИЕ КОТЕЛ-ГОРЕЛКА
Проверить, чтобы зазоры между насадкой и дверцей было надлежащим образом заполнены огнеупорным
керамическим изолирующим материалом (Рис.8).
В таблицу занесены размеры пламенных головок горелок, используемых на данных котлах.
Тип котла L – длина пламенной головки
горелки (мм)
D – отверстие для пламенной
головки горелки (мм)
ASX 200
280 ÷ 330
180
ASX 300 ÷ 400 310 ÷ 360
225
ASX 500 ÷ 600 350 ÷ 400
280
ASX 800 ÷ 1000 370 ÷ 420
280
ASX 1200
370 ÷ 420
320
ASX 1500 ÷ 1750 420 ÷ 470
360
ASX 2000
480 ÷ 530
360
ASX 2500 ÷ 3000 480 ÷ 530
400
1
4
3
2
Рис. 8
Условные знаки:
1. Горелка
2. Дверца
3. Термоизоли
рущий
материал
4. Фланец
