ASX
3
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 ВВЕДЕНИЕ
Водогрейные котлы на перегретой воде относятся к полу фиксированным горизонтальным жаротрубным
котлам с герметичным горением.
Серия ASX (Рис.1) для производства перегретой воды при ВЫСОКОМ ДАВЛЕНИИ (5-15 кг/кв.см) требует
периодического присутствия квалифицированного персонала при мощности до 1.750.000 ккал/ч и 15 кг/кв.см
и не требует присутствия квалифицированного персонала при мощности до 1.200.000 ккал/ч, давлении 5
кг/кв.см и рабочей температуре 119ºС.
1.2 ТЕХНИЧЕСКИЕ ДАННЫЕ

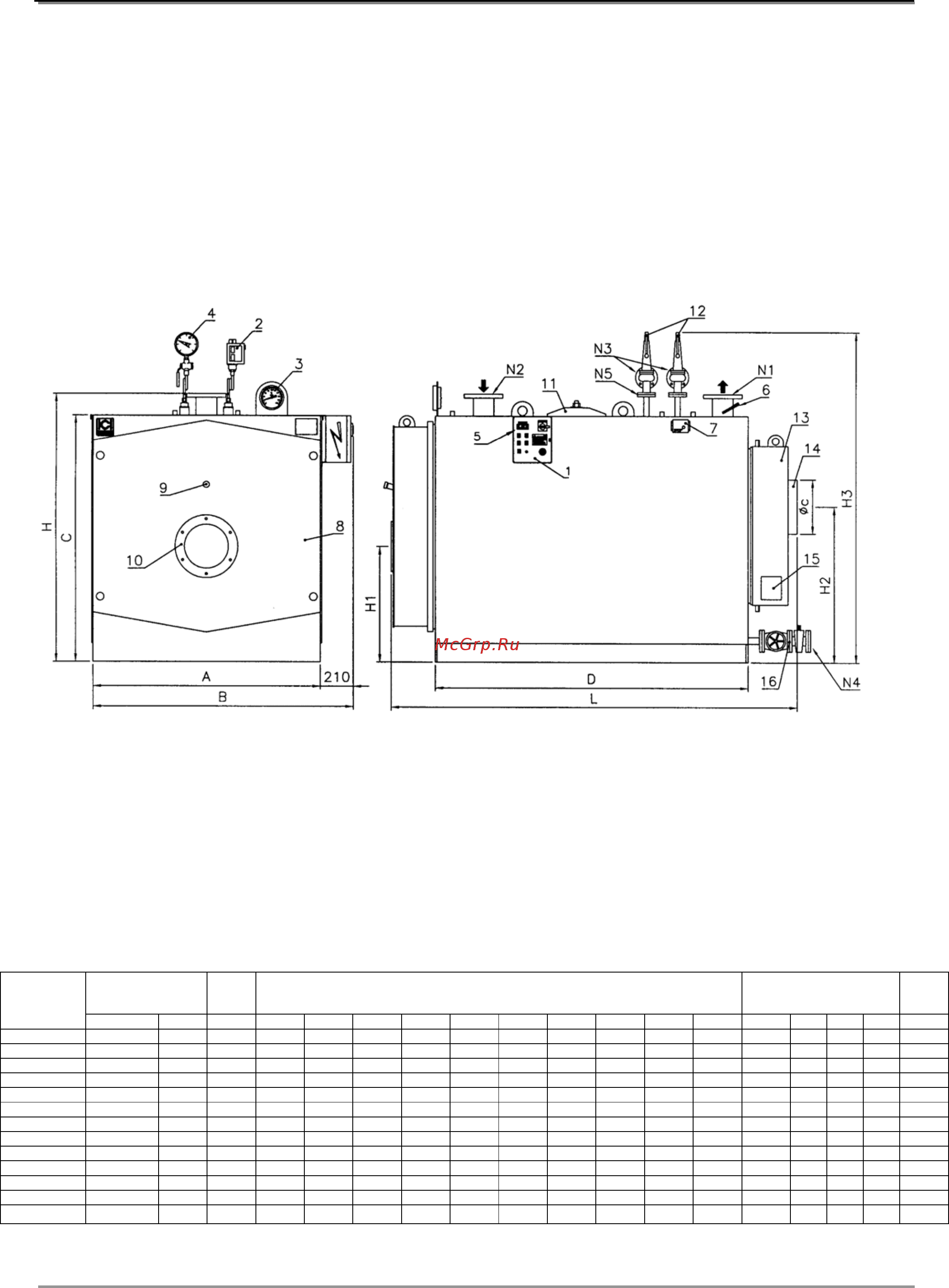

Рис.1
ОПИСАНИЕ
1. Шкаф управления 12. Предохранительные клапаны
2. Предохранит. реле давления 13. Задняя поворотн. камера уходящих газов
3. Термометр 14. Дымоход
4. Манометр 15. Дверца для чистки
5. Электронный термостат 16. Дренажная группа
6. Зонд электронного термостата
7. Предохранительный термостат N1 Подача
8. Передняя дверца N2 Обратка
9. Отверстие контроля пламени N3 Дренаж предохранит. клапанов
10. Ответн. фланец для крепления горелки N4 Дренаж котла
11. Смотровой люк N5 Присоединение предохрант. клапанов
Полезная
мощность
Соп
р.то
пки
Размеры
мм
Присоединения
DN
Вес
*
Модель
Ккал/ч кВт мбар A B C D H H1 H2 H3 L øс N1/N2 N3 N4 N5 кг
ASX 200 200 000 233 3,5 1080 1290 1240 1510 1360 575 720 1730 2100 250 65 40 32 25 1400
ASX 300 300 000 349 3,5 1170 1380 1290 1510 1410 620 850 1780 2100 250 80 40 32 25 1600
ASX 400 400 000 465 5,0 1170 1380 1290 1760 1410 620 850 1780 2300 250 80 40 32 25 1850
ASX 500 500 000 581 4,5 1320 1530 1450 1760 1570 700 950 1940 2300 300 100 40 32 25 2200
ASX 600 600 000 698 6,0 1320 1530 1450 2010 1570 700 950 1940 2550 300 100 40 32 25 2700
ASX 800 800 000 930 5,5 1450 1660 1580 2010 1720 740 1000 2090 2600 350 125 40 32 25 3000
ASX 1000 1 000 000 1163 7,0 1450 1660 1580 2310 1720 740 1000 2090 2900 350 125 40 32 25 3500
ASX 1200 1 200 000 1395 8,0 1540 1750 1690 2520 1820 765 1200 2190 3100 400 150 40 32 25 4100
ASX 1500 1 500 000 1744 6,5 1720 1930 1870 2720 2000 850 1200 2445 3400 450 150 50 32 32 5000
ASX 1750 1 750 000 2035 7,5 1720 1930 1870 3020 2000 850 1200 2445 3700 450 150 50 32 32 6000
ASX 2000 2 000 000 2326 8,0 1740 1950 1890 3020 2010 880 1380 2455 3700 500 150 50 40 32 7100
ASX 2500 2 500 000 2907 9,0 1840 2050 1990 3520 2150 950 1450 2595 4250 550 200 50 40 32 8100
ASX 3000 3 000 000 3488 9,5 1950 2160 2100 3770 2250 970 1500 2765 4550 600 200 65 40 40 9000
*Данные указаны для котлов с рабочим давлением 12 бар
