10
Названия элементов и их назначение
Руководство пользователя

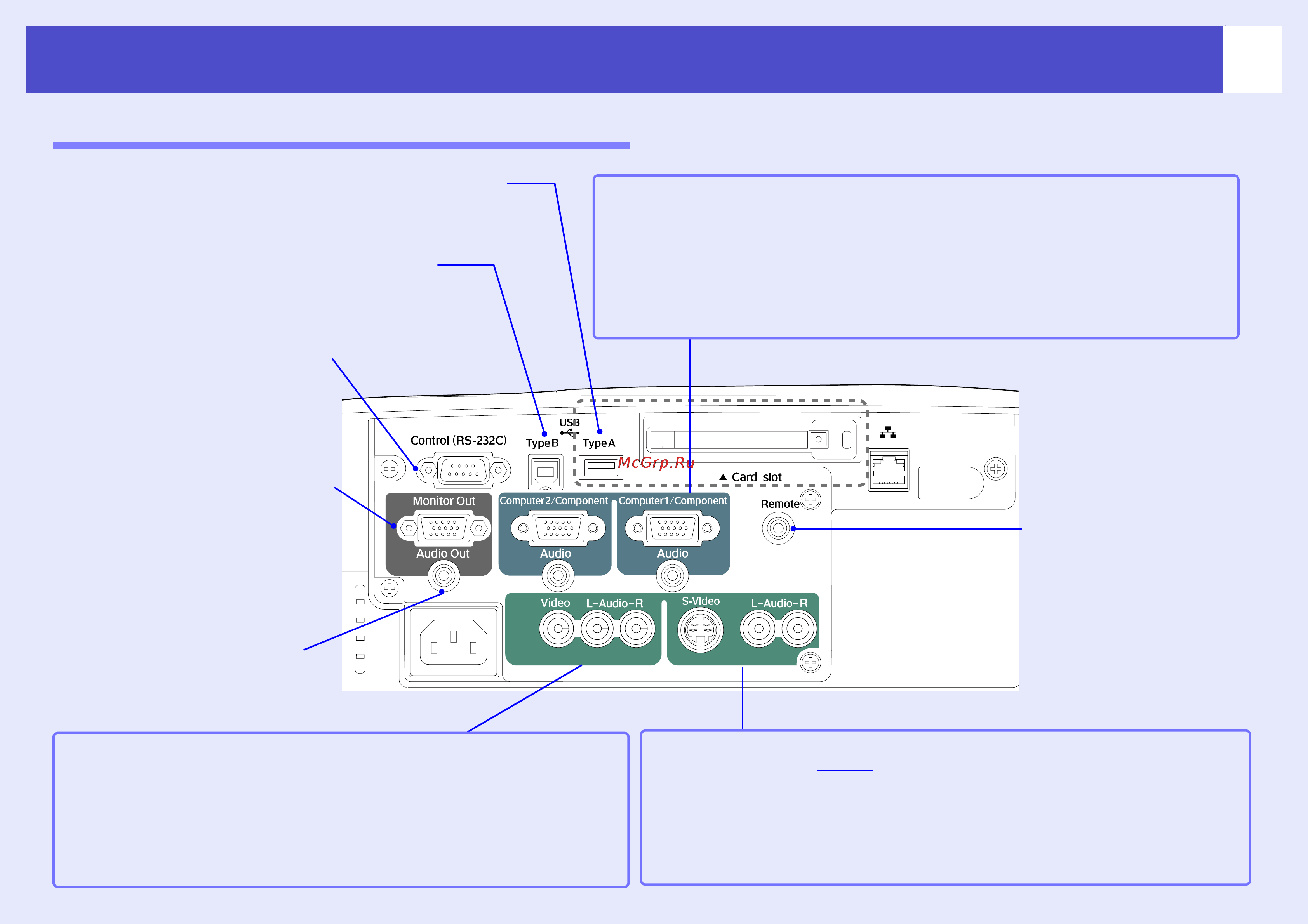

Разъемы ввода<вывода
•
Разъем [USB TypeB], sстр. 21, стр. 132
Служит для подключения проектора к компьютеру при
помощи USBкабеля для использования функций
беспроводной мыши, когда компьютер и проектор
соединены компьютерным кабелем.
•
Разъем [Video], sстр. 25
Принимает композитные видеосигналы
g
от источника изображения.
•
Разъемы [Audio] (для разъема [Video]), sстр. 28
Принимают звуковые сигналы от источника, подключенного к разъему [Video].
Также принимает звуковые сигналы от оборудования, подключенного
к разъему [Computer2/Component] и передающего компонентные
видеосигналы.
•
Разъем [Audio Out], sстр. 29
Передает звуковые сигналы от
выбранного источника на внешние
динамики.
•
Разъем [Remote],
sстр. 127
Предназначен для
подключения
дополнительного набора
кабелей пульта ДУ для
приема сигналов
дистанционного
управления.
•
Разъем [Monitor Out],
s
стр. 23
Передает на внешний монитор
аналоговые сигналы RGB с компьютера,
подключенного по компьютерному
кабелю, и видеосигналы RGB
с видеоаппаратуры.
Не поддерживает видеоизображения
и EasyMP (только EMP835).
•
Разъем управления [Control
(RS<232C)], sстр. 131
Предназначен для подключения
проектора к компьютеру по кабелю
RS232C. Этот разъем необходим
только для проверки и не должен
использоваться покупателем.
•
Разъем [USB TypeA] (только EMP<835), sстр. 30
Подключите цифровую камеру или USBсовместимый
жесткий диск/карту памяти для проецирования
изображений, видеороликов или сценариев.
•
Разъем [Computer1/Component]
Разъем [Computer2/Component], sстр. 20, стр. 26, стр. 27
Принимает аналоговые сигналы RGB от компьютера и видеосигналы RGB
и компонентные видеосигналы от видеоаппаратуры.
•
Разъем [Audio] (для разъема [Computer1 (или 2)/Component]),
sстр. 28
Принимает звуковые сигналы от аппаратуры, подключенной к разъему [Computer1
(или 2)/Component], расположенному выше.
•
Разъем [S<Video], sстр. 26
Принимает сигналы SVideo
g
от источника изображения.
•
Разъемы [Audio] (для разъема [S<Video]), sстр. 28
Принимают звуковые сигналы от источника, подключенного к разъему
[SVideo].
Также принимает звуковые сигналы от оборудования, подключенного к разъему
[Computer2/Component] и передающего компонентные видеосигналы.
