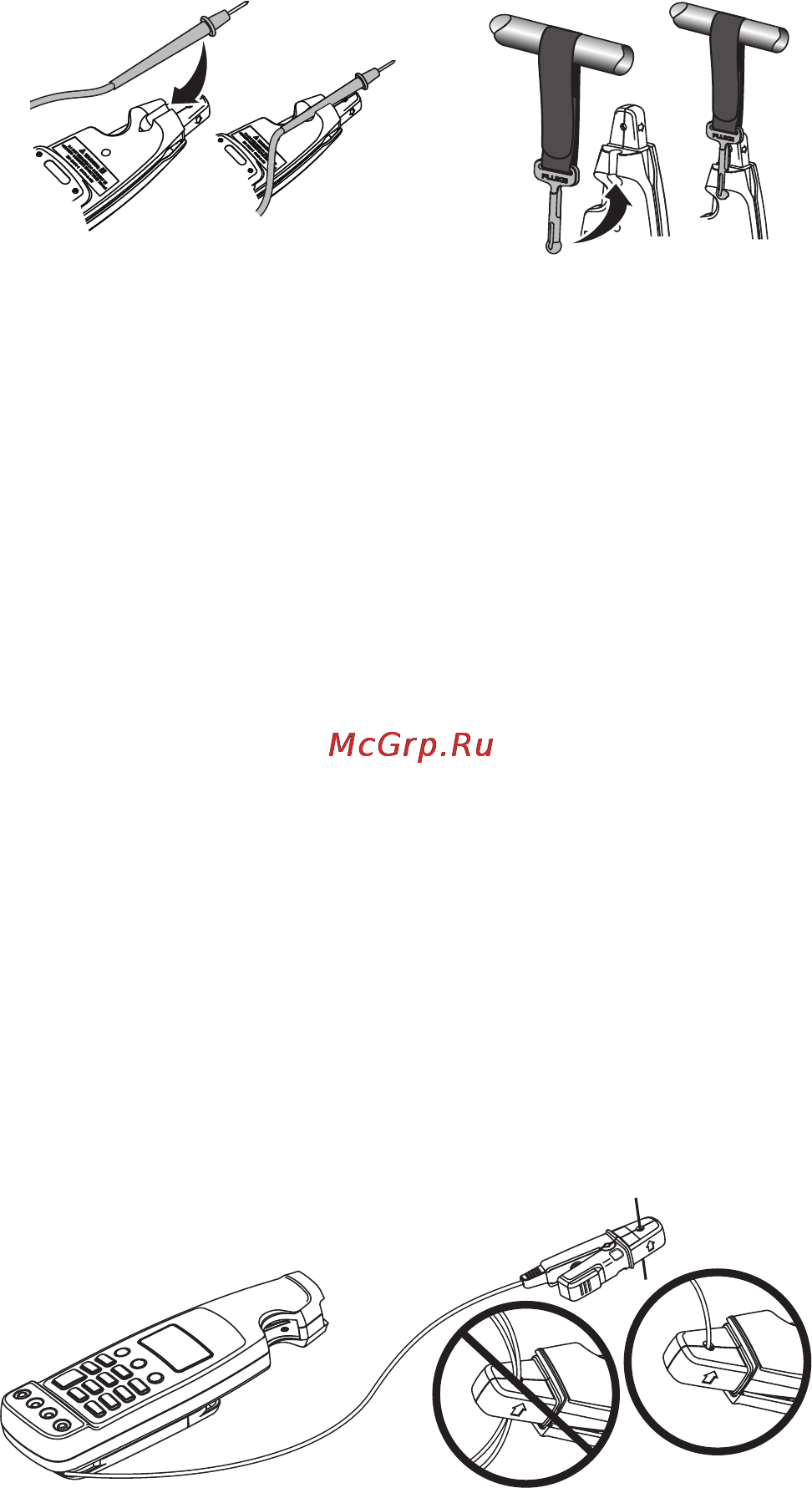

Рисунок 5. Держатель датчика

Измерения

XW Предупреждение!

Чтобы избежать удара электрическим током, не используйте

зажим на неизолированных токопроводящих проводах.

Измерения можно осуществить с помощью подключенного зажима или

дистанционно, с помощью 1-метрового кабеля или с помощью

измерительных проводов. Для точности измерений:

• Перед тем, как проводить измерения с помощью зажима, всегда

обнуляйте Устройство.

• Чтобы снизить воздействие магнитного поля, обнуляйте Устройство

как можно ближе к измеряемому участку, в том же положении или

направлении зажима, что и при проведении измерения.

• Убедитесь, что зажим не загрязнен.

Чтобы использовать зажим для измерений:

1. Нажмите C, чтобы перейти в режим Измерение с помощью

зажима и обнулить Устройство. Режим Зажим включает в себя

измерение с помощью зажима, вывод силы тока в мА по шкале и

силы тока в мА на ВХОДЕ/ВЫХОДЕ. По необходимости нажмите N,

чтобы изменить мА шкалу.

2. Сожмите зажим на тестируемом проводе. На дисплее отобразится

сила тока в тестируемом проводе. См. рисунок 6.

• Положительное значение означает движение тока в

направлении стрелки на зажиме.

• Отрицательное значение означает движение тока в

противоположном стрелке направлении.

• Не зажимайте более одного провода.

На небольшом дополнительном дисплее показания отображаются в

процентном диапазоне мА.

fjv03.eps

Рисунок 6. Измерение с помощью зажима
