WIKA типовой лист PM 07.14 ∙ 05/2018 Страница 2 из 5

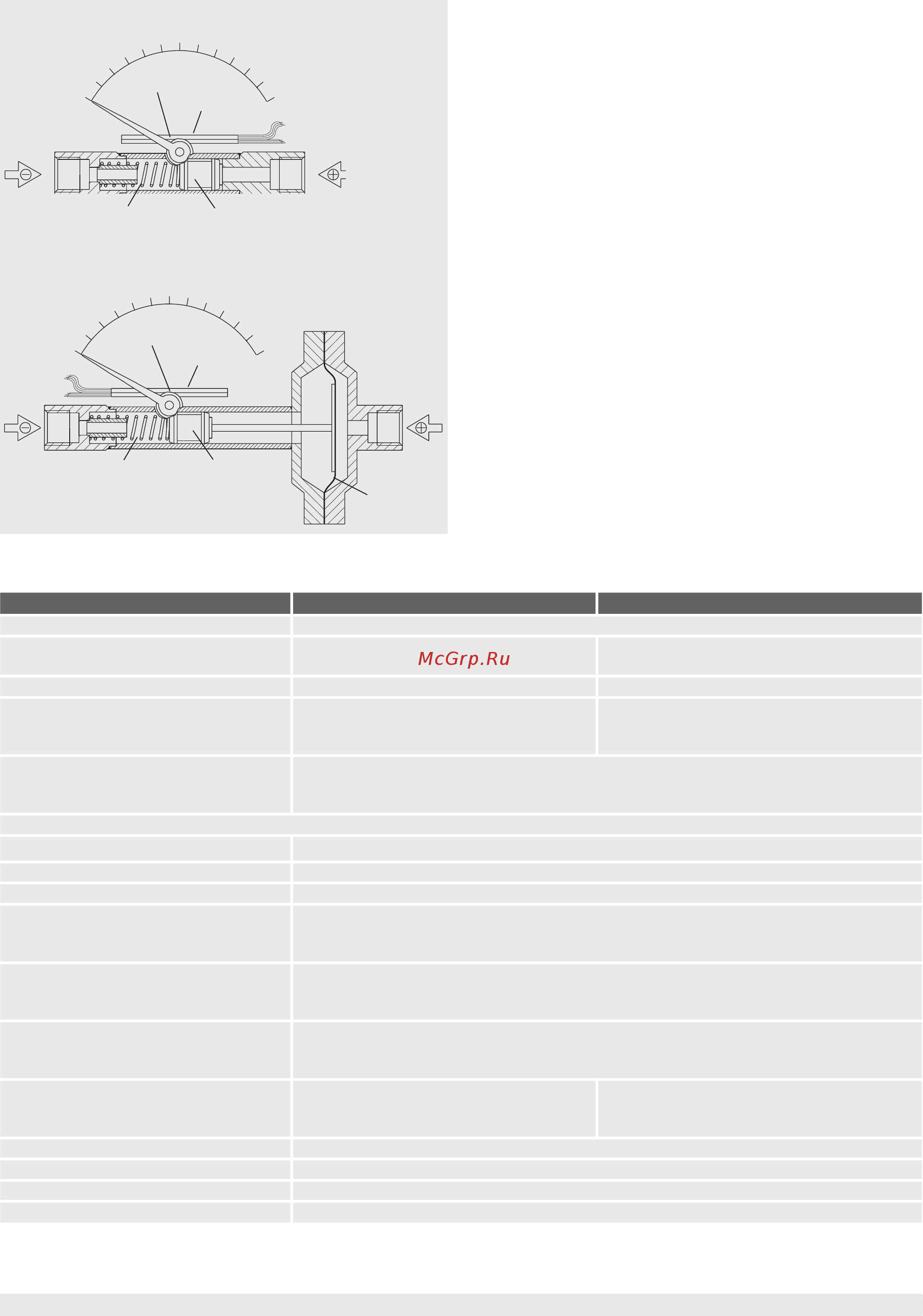

Иллюстрация принципа действия Конструкция и принцип действия
Давление p
1
и p
2
, присутствующее в измерительных камерах ⊕
и
⊖, прикладывается к нагруженному магнитному поршню (или
магнитному поршню и мембранному разделителю в случае модели
700.02).
Разница значений давления вызывает осевое смещение
(отклонение) поршня компенсируется пружиной диапазона
измерения.
Кольцевой магнит, смонтированный на стрелке прибора, следует
за встроенным в поршень магнитом, так что любое изменение
положения поршня приводит к изменению положения стрелки.
Данная конструкция обеспечивает полную механическую развязку
измерительной системы и индикатора, что исключает утечки во
внешнюю среду.
В случае модели 700.01 объемный расход между рабочими
камерами
⊕ и ⊖ минимизирован за счет механической конструкции
и не влияет на стандартные процессы.
Для сред с взвешенными частицами или жидких сред версия
должна использоваться модель 700.02 с мембранным разделителем
(отсутствует объемный расход между измерительными камерами
⊕ и ⊖).
Монтаж
В соответствии с обозначениями ⊕ и ⊖,
⊕ высокое давление, ⊖ низкое давление.
Монтажные элементы:
■
Импульсные трубки или
■
Фланец для монтажа в панель (опция) или
■
Кронштейн для монтажа на стене (опция)
Модель 700.01
Кольцевой
магнит
Опциональные
герконы
Пружина диапазона
измерения
Магнитный
поршень
Пружина диапазона
измерения
Магнитный
поршень
Кольцевой
магнит
Опциональные
герконы
Мембранный
разделитель
Модель 700.02
Технические характеристики Модель 700.01 Модель 700.02
Номинальный диаметр 80
Точность индикации ± 3 % от ВПИ при возрастании
дифференциального давления
± 5 % от ВПИ при возрастании
дифференциального давления
Диапазоны шкалы От 0 … 400 мбар до 0 … 10 бар От 0 … 160 мбар до 0 … 2,5 бара
Макс. рабочее давление
(статическое)
опционально 100, 250 или 400 бар 100 бар
(диапазоны шкалы 0 ... 160 мбар и
0 ... 250 мбар: 50 бар)
Перегрузка с любой стороны до величины максимального рабочего давления
(кроме модели 700.02, диапазоны шкалы 0 ... 160 мбар и 0 ... 250 мбар:
перегрузка до 50 бар)
Диапазон допустимых температур
Окружающая среда 0 ... +60 °C
Измеряемая среда +100 °C максимум
Пылевлагозащита по IEC/EN 60529 lP54
Рабочая камера с присоединением
отбора давления (контактирующим с
измеряемой средой)
Нержавеющая сталь 1.4571, 2 x G ¼ внутренняя резьба, справа или слева, параллельно
(EN 837-1 /7.3)
Чувствительный элемент
(контактирующий с измеряемой
средой)
Пружина сжатия, нержавеющая сталь 1.4310
Магнитный поршень
(контактирующий с измеряемой
средой)
Поршень: нержавеющая сталь 1.4571
Магнит: твердый феррит
Мембранный разделитель
(контактирующий с измеряемой
средой)
- NBR
Циферблат Алюминий, белый цвет, шкала: внешняя - черный цвет (бар), внутренняя - красный цвет (psi)
Стрелка Алюминий, черный цвет
Корпус индикатора Литой под давлением алюминий, черный цвет
Стекло Прозрачная безосколочная пластмасса, фиксированное в корпусе
