WIKA TG53 Технические данные онлайн
Механические средства
измерения температуры
Биметаллический термометр
Исполнение по ASME B40.200
Модель TG53
Применения
■
Общепромышленное применение в химической, нефте-
химической, нефтяной и газовой промышленности,
энергетике, водоподготовке и водоочистке
■
Измерение температуры в экстремальных и
агрессивных условиях
■
Пригоден для применений в условиях сильной вибрации
Особенности
■
Крепкий, герметичный корпус
■
Погрешность: ±1 % диапазона измерений ASME B40.200
(класс A)
■
Внешний сброс для настройки эталонной температуры
■
Вогнутый циферблат (антипараллакс), облегчающий
считывание показаний
■
Исполнение с наклонно-поворотным корпусом обеспе-
чивает оптимальное технологическое присоединение
Описание
Биметаллический термометр тип TG53 был разработан и
изготовлен в соответствии со стандартом ASME B40.200.
Термометр обеспечивает высокое качество и производи
-
тельность и является идеальным выбором для обрабатыва-
ющей промышленности.
Крепкий, герметичный корпус по стандарту пылевлаго
-
защиты IP66 (NEMA 4X) позволяет использовать его в
суровых внешних условиях.
Специально разработанный для использования в химиче
-
ской, нефтехимической, нефтяной и газовой, энергетиче-
ской и судостроительной промышленности, TG53 соответ-
ствует жестким требованиям к стойкости к агрессивным
средам. В качестве опции корпус, шток и технологическое
присоединение могут быть изготовлены из нержавеющей
стали 316.
Типовой лист: TM 53.02
страница 1 из 9WIKA типовой лист TM 53.02 ∙ 03/2019
TG53 предлагает самый широкий спектр опций в отрасли
для гашения вибраций, что позволяет использовать его в
условиях сильной вибрации. Эти опции включают запол
-
нение корпуса и демпфированную опорную втулку для
максимального снижения колебаний стрелки.
Легкодоступный винт для сброса в исходное состояние
на задней стороне корпуса позволяет выполнять быструю
ограниченную настройку эталонной температуры, снижая
расходы на техническое обслуживание и повторную
калибровку.
TG53 доступен с целым рядом штоков различной длины
(погружная длина L1) для оптимизации его посадки и
производительности в конкретных условиях применения.

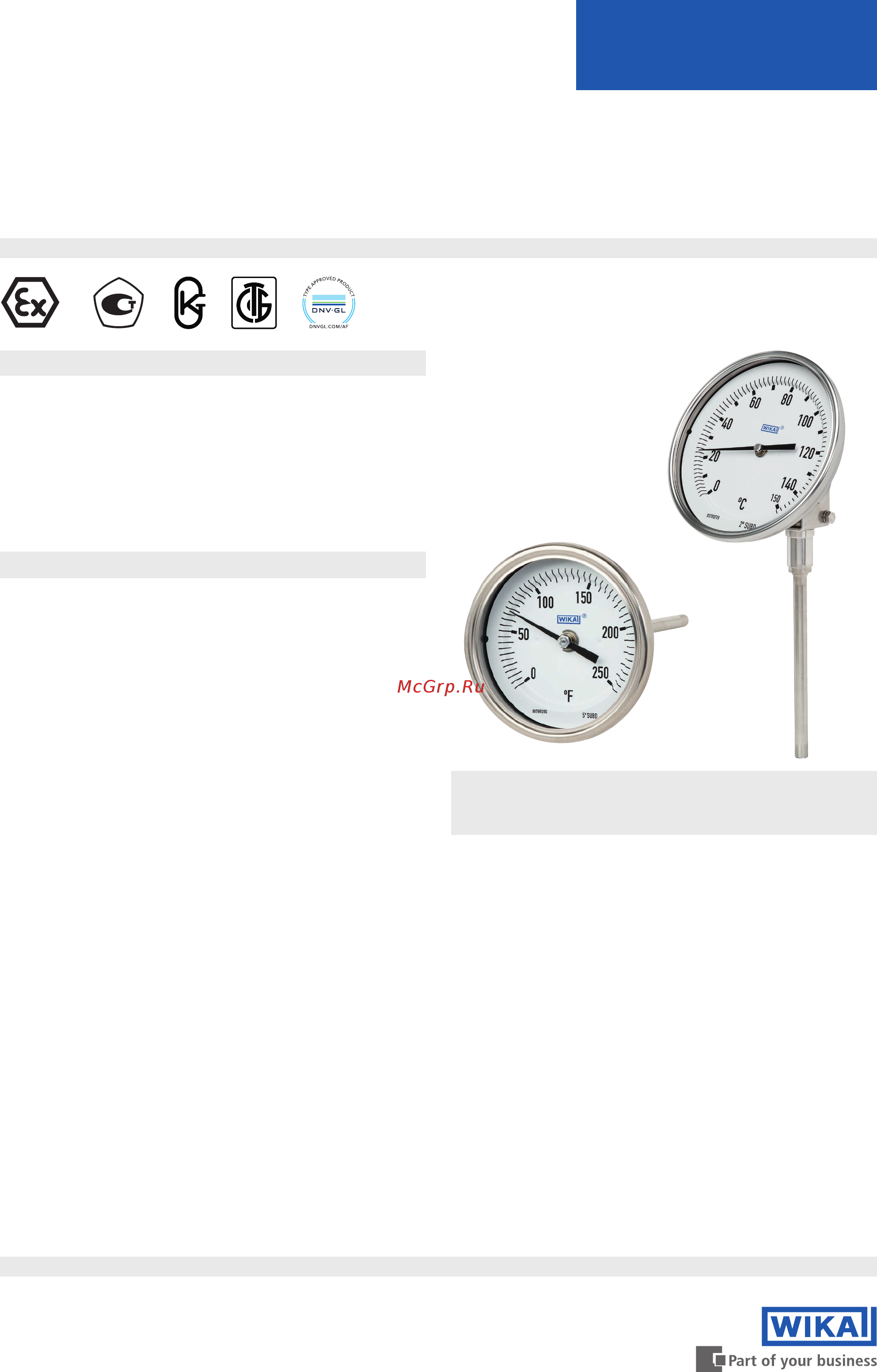

Рис. слева: Присоединение сзади (осевое)
Рис. справа: Присоединение сзади, наклонно-
поворотное исполнение
дополнительные сертификаты
приведены на стр. 9
Содержание
- Tg53 доступен с целым рядом штоков различной длины погружная длина l1 для оптимизации его посадки и производительности в конкретных условиях применения 1
- Биметаллический термометр исполнение по asme b40 00 модель tg53 1
- Внешний сброс для настройки эталонной температуры 1
- Вогнутый циферблат антипараллакс облегчающий считывание показаний 1
- Измерение температуры в экстремальных и агрессивных условиях 1
- Исполнение с наклонно поворотным корпусом обеспе чивает оптимальное технологическое присоединение 1
- Крепкий герметичный корпус 1
- Механические средства измерения температуры 1
- Общепромышленное применение в химической нефте химической нефтяной и газовой промышленности энергетике водоподготовке и водоочистке 1
- Описание 1
- Особенности 1
- Погрешность 1 диапазона измерений asme b40 00 класс a 1
- Пригоден для применений в условиях сильной вибрации 1
- Применения 1
- Рис слева присоединение сзади осевое рис справа присоединение сзади наклонно поворотное исполнение 1
- Биметаллический термометр модель tg53 2
- Характеристики 2
- Биметаллический термометр модель tg53 3
- Детальный вид 3
- Диапазон шкалы в c цена деления в c стандарт 4
- Диапазон шкалы в f цена деления в f стандарт 4
- Диапазоны шкалы и градуировка шкалы по заводскому стандарту wika 4
- 2 5 4 6 7 10 длина l 5
- 3 5 7 9 негерметичное технологическое присоединение поэтому использовать с защитной гильзой 5
- 4 5 7 9 10 5
- 40 мм 5
- 6 7 9 11 основа для конструкции 4 компрессионного фитинга 5
- Номинальный размер размеры в мм дюймах 5
- Номинальный размер технологическое присоединение размеры в мм дюймах 5
- Погружная длина 5
- Стандартная конструкция с наружной резьбой тип 1 гладкий шток без резьбы 5
- Стандартная погружная длина 5
- Тип 2 гайка с наружной резьбой 5
- Тип 3 накидная гайка 5
- Тип 4 компрессионный фитинг передвигаемое по штоку 5
- Типы присоединения 5
- Номинальный размер размеры в мм дюймах 6
- Подключение сзади осевое 6
- Подключение снизу радиально 6
- Размеры в мм дюймах 6
- Номинальный размер размеры в мм дюймах 7
- Подключение сзади наклонно поворотное шток и циферблат 7
- В принципе механический термометр можно использо вать без защитной гильзы при небольшой нагрузке на стороне процесса низкое давление низкая вязкость и низкий расход 8
- Дополнительная информация о расчете конструкционной прочности содержится в листе технической информации in 00 5 8
- Защитная гильза 8
- Однако для обеспечения возможности замены термоме тра в процессе эксплуатации например замена прибо ра или калибровка и лучшей защиты измерительного прибора оборудования и окружающей среды рекомен дуется использовать защитную гильзу из серии продук тов wika 8
- Специальные защитные гильзы по запросу 8
- Стандартные защитные гильзы для механических термометров 8
- Страница 8 из 9 wika типовой лист tm 53 2 03 2019 8
- Информация для заказа 9
- Логотип описание страна 9
- Модель номинальный размер расположение присоединения исполнение присоединения единица измерения диапазон шкалы технологическое присоединение диаметр штока погружная длина 9
- Отчет об испытании 9
- Разрешения сертификаты опции 9
- Сертификат о проведении технического осмотра со списком из 3 пунктов испытания в качестве опции с 5 пунктами испытаний 9
- Сертификаты 9
- Сертификаты доступны для просмотра на веб сайте 9
- Сертификаты опция 9
