WIKA TG53 [3/9] Детальный вид
![WIKA TG53 [3/9] Детальный вид](/views2/1559013/page3/bg3.png)
Подстройка
нуля
Погружная длина L1
Страница 3 из 9WIKA типовой лист TM 53.02 ∙ 03/2019
Угловая часть
корпуса
Вогнутый циферблат
для уменьшения ошибок
считывания, вызванных
параллаксом
Технологическое
присоединение
активная
длина l
2

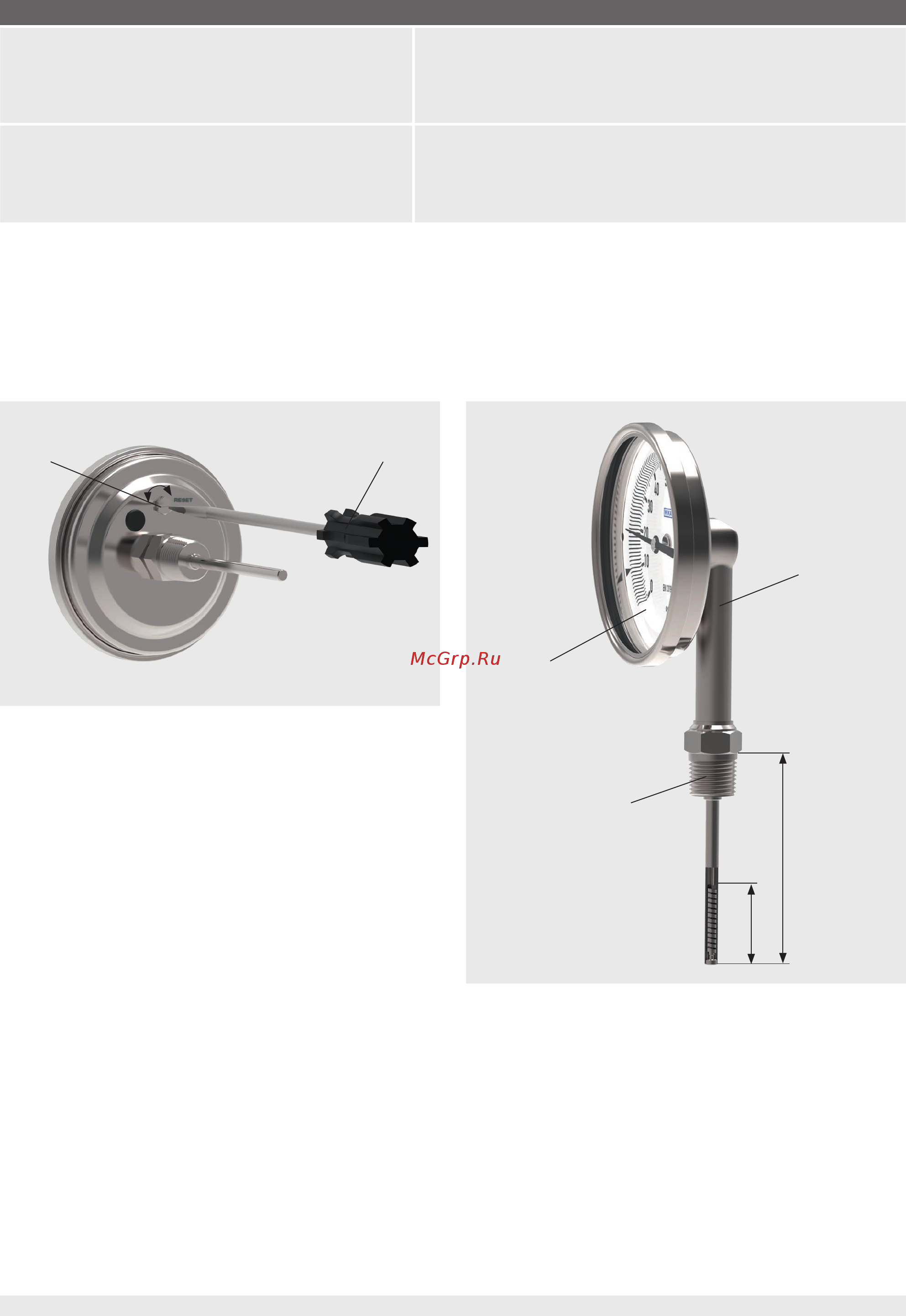

Детальный вид
Биметаллический термометр, модель TG53
Пределы температур для хранения и
транспортировки
Без гидрозаполнения
С гидрозаполнением
Опция: демпфированная стрелка
-60 ... +160 °F [-50 … +70 °C]
-50 ... +160 °F [-40 … +70 °C]
-60 ... +160 °F [-50 … +70 °C]
Стабильность при перегреве
2)
Диапазон шкалы -94 ... +250 °F [-70 ... +120 °C]
Диапазон шкалы 250 ... 550 °F [120 ... 280 °C]
Диапазон шкалы 550 ... 750 °F [280 ... 400 °C]
Диапазон шкалы 750 ... 1000 °F [400 ... 600 °C]
100 %-ная стойкость к перегрузкам диапазона шкалы
50 %-ная стойкость к перегрузкам диапазона шкалы
макс. 800 °F [430 °C] диапазона шкалы
макс. диапазон измерений
2) Стабильность при перегреве только в невзрывоопасной зоне
