WIKA TG53 [8/9] Защитная гильза
![WIKA TG53 [8/9] Защитная гильза](/views2/1559013/page8/bg8.png)
Страница 8 из 9WIKA типовой лист TM 53.02 ∙ 03/2019
Защитная гильза
В принципе, механический термометр можно использо-
вать без защитной гильзы при небольшой нагрузке на
стороне процесса (низкое давление, низкая вязкость и
низкий расход).
Однако для обеспечения возможности замены термоме-
тра в процессе эксплуатации (например, замена прибо-
ра или калибровка) и лучшей защиты измерительного
прибора, оборудования и окружающей среды рекомен-
дуется использовать защитную гильзу из серии продук-
тов WIKA.
Дополнительная информация о расчете
конструкционной прочности содержится в листе
технической информации IN 00.15.

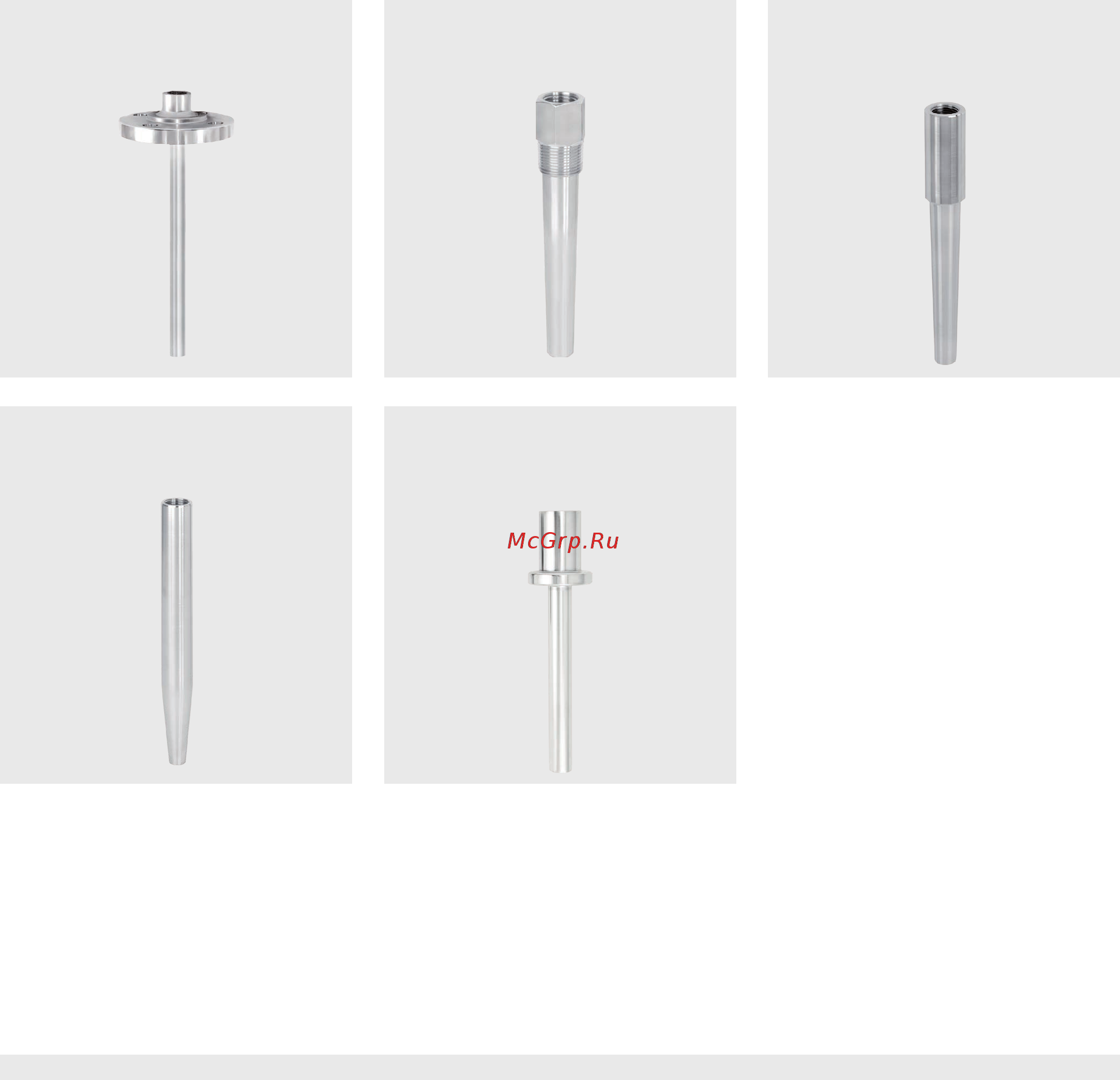

Стандартные защитные гильзы для механических термометров
Защитная гильза с резьбовым присоеди-
нением (цельная), модель TW15
Типовой лист: TW 95.15
Вварная защитная гильза (цельная),
модель TW25
Типовой лист: TW 95.25
Защитная гильза с фланцем (цельная),
модель TW10
Типовые листы: TW 95.10, TW 95.11, TW 95.12
Специальные защитные
гильзы по запросу
Защитная гильза для неприваренных
фланцев (цельная), Vanstone design,
модель TW30
Типовой лист: TW 95.30
Вварная защитная гильза (цельная),
вварная муфта, модель TW20
Типовой лист: TW 95.20
