WIKA TG53 [6/9] Размеры в мм дюймах
![WIKA TG53 [6/9] Размеры в мм дюймах](/views2/1559013/page6/bg6.png)
Номинальный
размер
Размеры в мм / дюймах
НР Ø D Ø d b b
1
1)
b
2
F
Резьба G Резьба NPT Резьба G Резьба NPT
3" 83 1/4" или 3/8" 23 44 37 38 88 84
4" 107 1/4" или 3/8" 24 45 38 39 100 95
5" 134 1/4" или 3/8" 23 44 37 38 113 109
6" 167 1/4" или 3/8" 24 45 38 39 130 125
Страница 6 из 9WIKA типовой лист TM 53.02 ∙ 03/2019
14183333.01
14183334.02

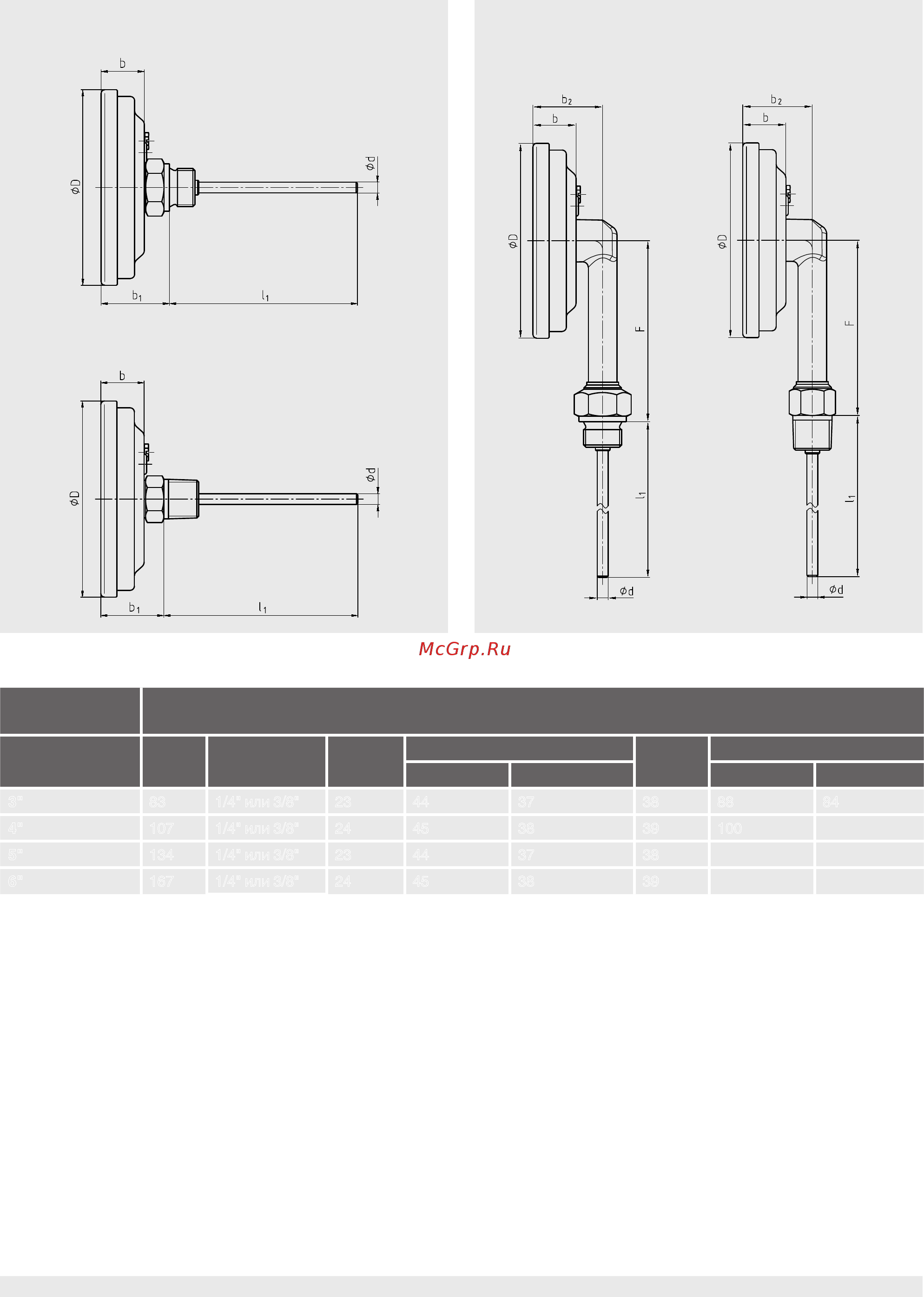

Подключение сзади (осевое)
Резьба G
Резьба G
Резьба NPT
Резьба NPT
Размеры в мм / дюймах
Подключение снизу (радиально)
1) При диапазонах шкалы ≥ 0 ... 300 °C размеры увеличиваются на 40 мм
