Страница 5 из 9WIKA типовой лист TM 53.02 ∙ 03/2019
Номинальный
размер
Технологическое
присоединение
Размеры
в мм / дюймах
НР G i SW d
4
Ø d
3", 4", 5", 6" G ½ B 14 27 26 ¼" или ⅜"
½ NPT 19 22 - ¼" или ⅜"
Номинальный
размер
Размеры в мм / дюймах
НР d
1
Ød
a для a для
осевое регулируемый
шток и циферблат
3", 4", 5", 6" 18 0,31" 15 25
Присоединение, наружная резьба: ¼ NPT, ½ NPT, G ¼ B, G ½ B
Стандартная погружная длина l
1
= 2,5", 4", 6", 9", 12", 15", 18", 24"
Рекомендация: для применений с вибрацией на стороне процесса
Стандартная погружная длина I
1
= 6", 7", 9", 11"
Основа для конструкции 4, компрессионного фитинга
Номинальный
размер
Технологическое
присоединение
Размеры
в мм / дюймах
НР G i SW
Ø d
3", 4", 5", 6" G ½ B 8,5 27 ¼" или ⅜"
M24 x 1,5 13,5 32 ¼" или ⅜"
Стандартная погружная длина l
1
= 4", 5", 7", 9", 10"
Номинальный
размер
Технологическое
присоединение
Размеры
в мм / дюймах
НР G i SW d
4
Ø d
3", 4", 5", 6" G ½ B 14 27 26 ¼" или ⅜"
½ NPT 19 22 - ¼" или ⅜"
Погружная длина l
1
= 2,5", 4", 6", 7", 10"
Длина L = l
1
+ 40 мм
Условные обозначения:
G Наружная резьба
G
1
Внутренняя резьба
i Длина резьбы (вкл. буртик)
a Расстояние до корпуса/шарнирного узла
Ø d
4
Диаметр уплотнительного буртика
SW Размер под ключ
Ø d Диаметр штока
l
2
Активная длина
Номинальный
размер
Технологическое
присоединение
Размеры
в мм / дюймах
НР G i SW
Ø d
3", 4", 5", 6" G ½ B 20 27 ¼" или ⅜"
Стандартная погружная длина l
1
= 3", 5", 7", 9"
Негерметичное технологическое присоединение,
поэтому использовать с защитной гильзой.

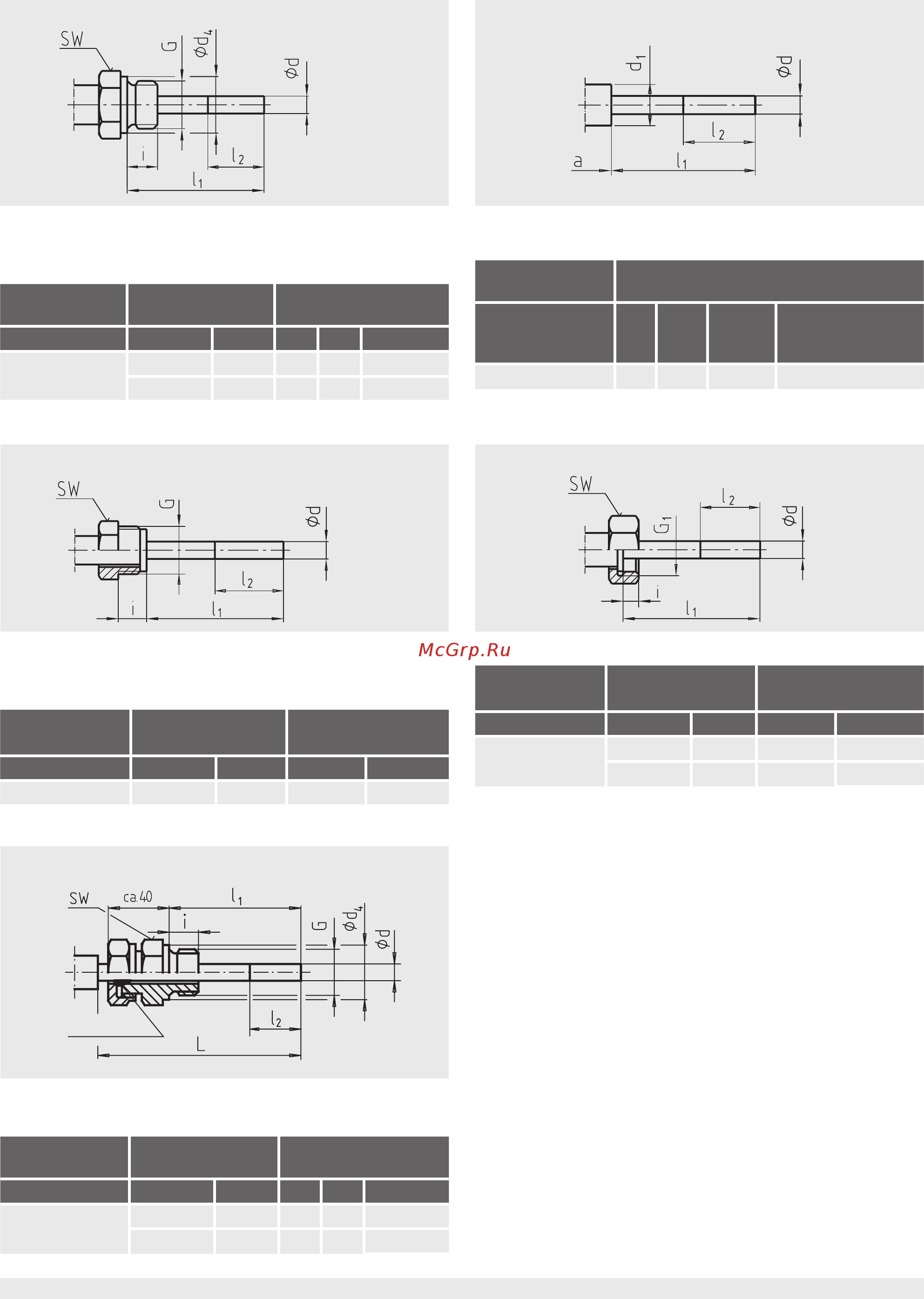

Типы присоединения
3073050.05
Стандартная конструкция (с наружной резьбой) Тип 1, гладкий шток (без резьбы)
Тип 2, гайка с наружной резьбой
Тип 4, компрессионный фитинг (передвигаемое по штоку)
Тип 3, накидная гайка
Уплотнительное
кольцо
