WIKA типовой лист PM 06.06 ∙ 07/2018 Страница 2 из 4
1158937.01
Стандартная версия
Технологическое присоединение
(контактирующие с измеряемой средой)
Нержавеющая сталь 1.4571, присоединение снизу,
G ½ B (наружная резьба), SW 22
Чувствительный элемент
(контактирующие с измеряемой средой)
Нержавеющая сталь 1.4571
Рабочая камера
(контактирующая с измеряемой средой)
Нержавеющая сталь 1.4571
Уплотнение (контактирующее с измеряемой средой)
ПТФЭ
Механизм
Нержавеющая сталь
Циферблат
Алюминий, белый цвет, черные символы
Стрелка
Регулируемая стрелка, алюминий, черный цвет
Подстройка нулевой точки
Выполняется поворотом винта на регулируемой стрелке
Корпус
Нержавеющая сталь, с выдуваемой задней стенкой
Стекло
Многослойное безопасное стекло
Кольцо
Кольцо байонетного типа, нержавеющая сталь
Монтажные элементы:
Импульсные трубки
Кронштейн для монтажа на стене или трубе (опция)
Монтажный фланец (опция)
Опции
Другое технологическое присоединение
Уплотнения, см. типовой лист AC 09.08
Кронштейн для монтажа на стене или трубе,
см. типовой лист AC 09.07
Фланец для монтажа в панель или на поверхности
(учитывайте рабочую камеру!)
Точность индикации класс 0,6 или 1,0
1)
Более высокая перегрузочная способность
1)
Манометр с мембранной коробкой с
переключающими контактами, см. типовой
лист PV 26.06
Манометр с мембранной коробкой с выходными
сигналами, см. типовой лист PV 16.06
1) После выполнения теста на применимость

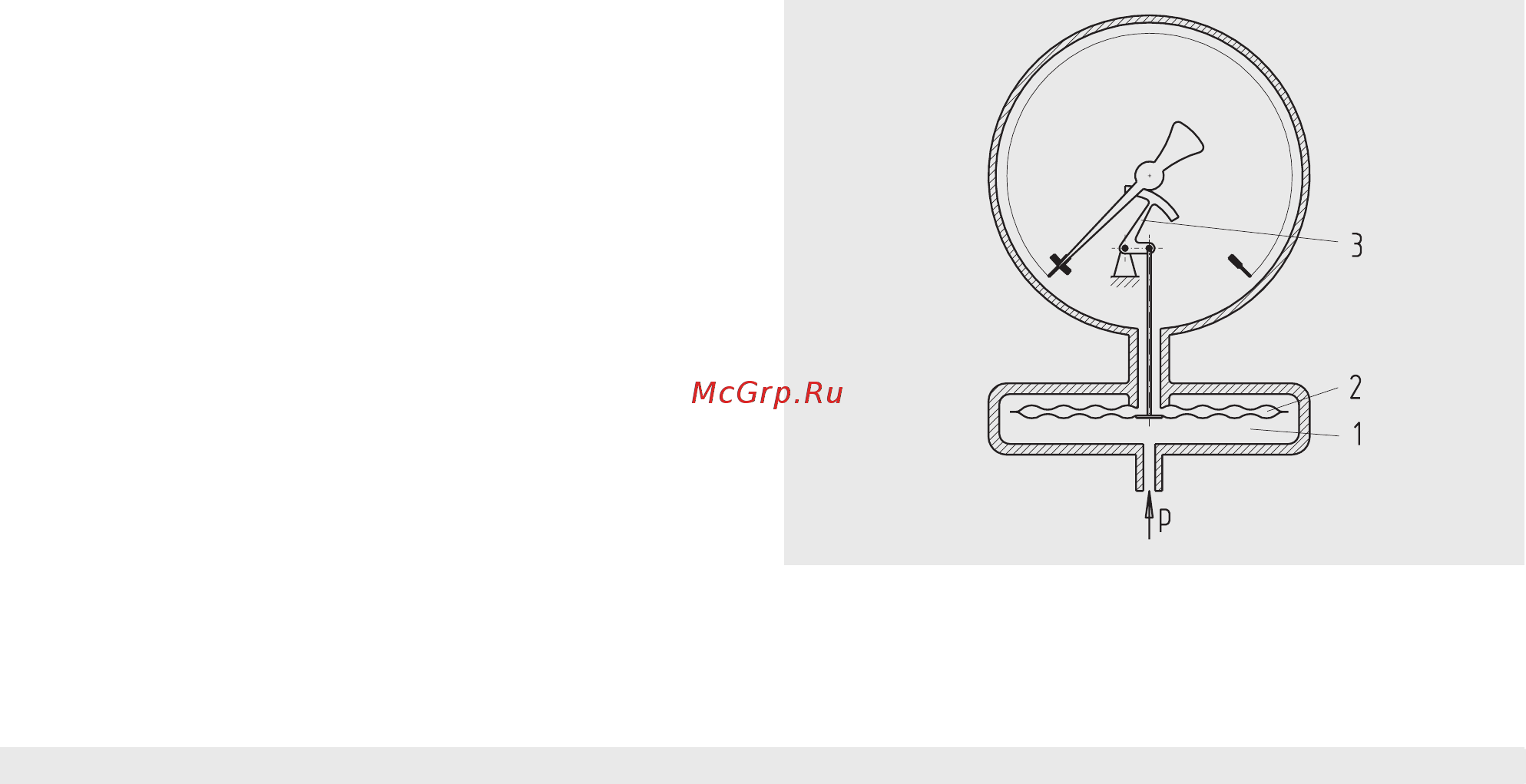

Конструкция и принцип действия
Герметичная рабочая камера (1) с мембранной
коробкой
Мембрана (2) находится под воздействием внешнего
давления и деформируется (изгибается)
Деформация передается на индикатор через
механизм (3)
Перегрузочная способность достигается благодаря
опорным рабочим поверхностям на обеих половинах
мембранной коробки
Иллюстрация принципа действия
