WIKA A70.50.063 [7/8] Типы присоединений согласно din
![WIKA A70.50.063 [7/8] Типы присоединений согласно din](/views2/1559053/page7/bg7.png)
Присоединение
к процессу
Размеры
в мм
G SW - размер под ключ d
4
i
G ½ B 27 26 14
G ¾ B 32 32 16
M18 x 1,5 24 23 12
½ NPT 22 - 19
¾ NPT 30 - 20
Присоединение к
процессу
Размеры
в мм
G SW - размер под ключ i
G ½ B 27 20
Присоединение
к процессу
Размеры
в мм
G SW - размер под ключ i
G ½ 27 8,5
G ¾ 32 10,5
M24 x 1,5 32 13,5
Тип 4 К (передвигаемое
по штоку)
Присоединение к процессу: G ½ B, G ¾ B, M18 x 1,5,
а также: ½ NPT, ¾ NPT
Длина штока в мм: I
1
= 100, 160, 200, 250
(полезная длина штока может быть уменьшена до
минимальной длины погружения l
min
= 60 мм)

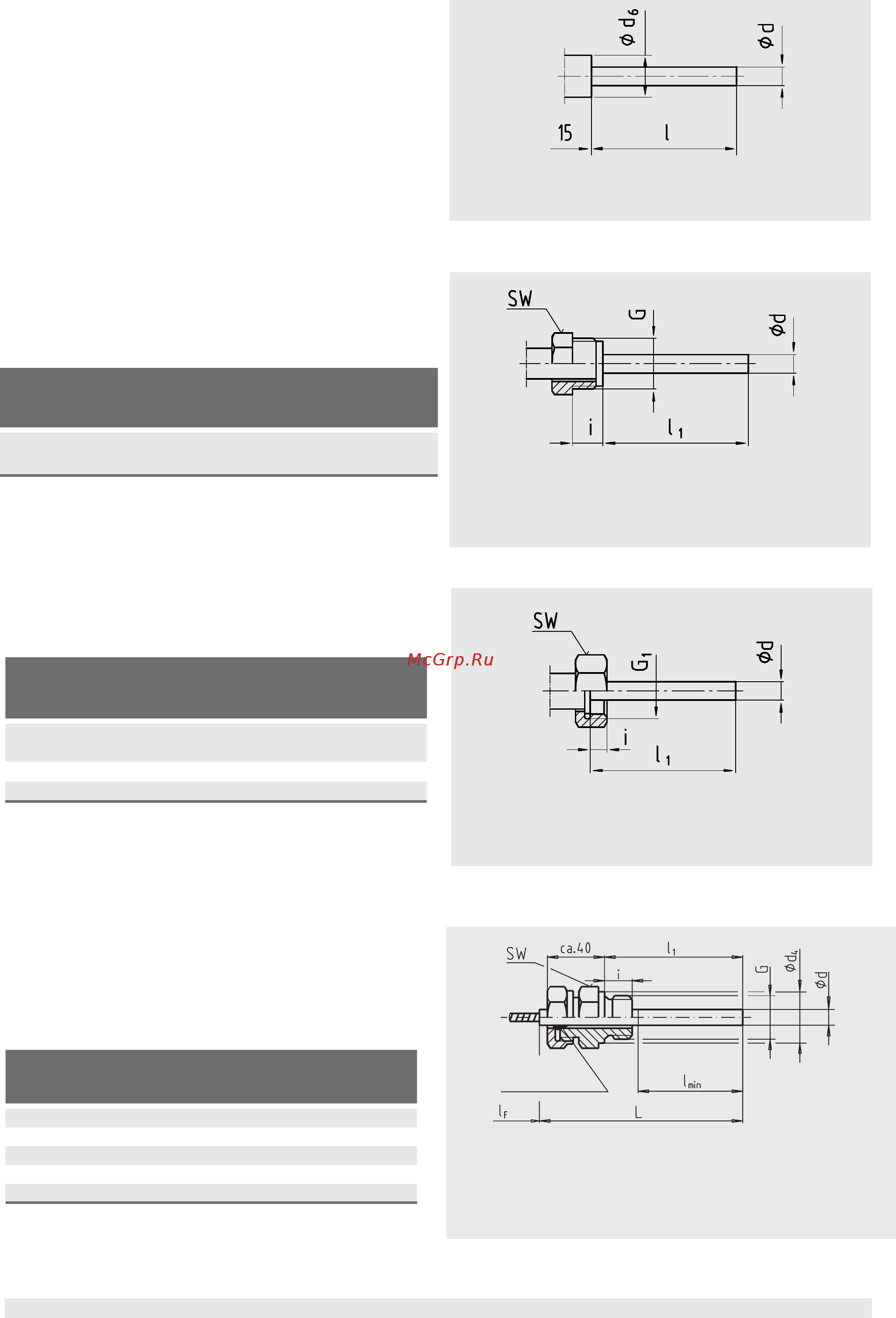

Типы присоединений согласно DIN
Тип 1 Присоединение гладкое (без резьбы)
Длина штока в мм: I = 140, 200, 240, 290
(Основа для типа 4 - резьбового присоединения с
уплотнением)
Тип 2 Присоединение поворотное
Присоединение к процессу: G ½ B
Длина штока в мм: I
1
= 80, 140, 180, 230
Тип 3 Накидная гайка
Присоединение к процессу: G ½, G ¾, M24 x 1,5
Длина штока в мм: I
1
= 89, 126, 186, 226, 276
Стр. 7 из 8
WIKA Типовой лист TM 81.01 ∙ 10/2013
Пояснение:
l1
d Диаметр штока
Пояснение:
G Внешяя резьба
i Длина резьбы
SW Ключ
d Диаметр штока
Пояснение:
G
1
Внутренняя резьба
i Длина резьбы
SW Ключ
d Диаметр штока
:
Внешяя резьба i
i Длина резьбы
Ø d
4
SW Размер под Ключ
Ø d
Диаметр штока
3073300.04
G
lF
lmin
l1
l1
l1
