WIKA A70.50.063 [8/8] Gost свидетельство об утверждении типа средств измерений россия

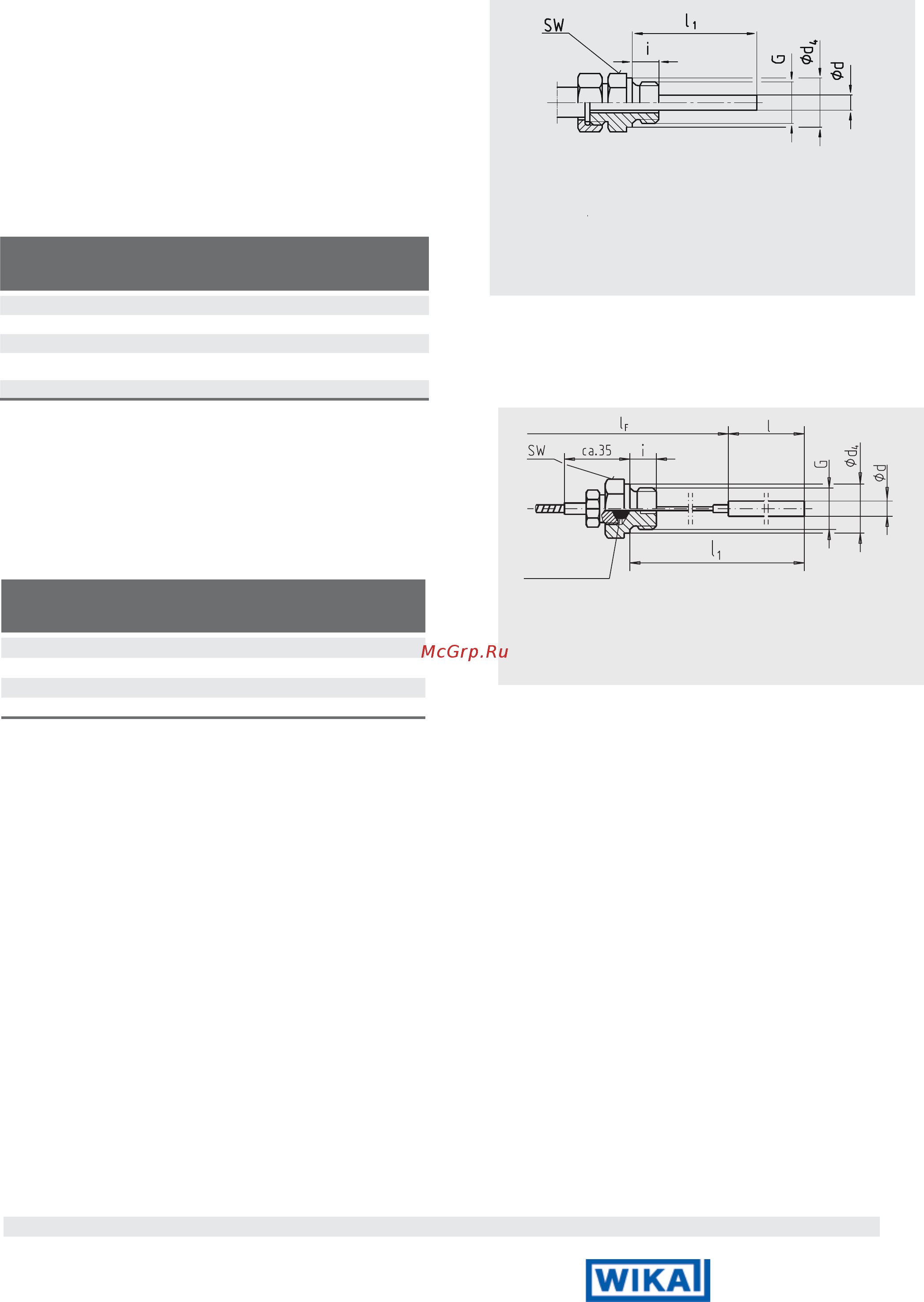

![WIKA A70.50.063 [8/8] Gost свидетельство об утверждении типа средств измерений россия](/views2/1559053/page8/bg8.png)
“ ”
127015, , . ,
. , . 27, .17
.:+7(495) 648-01-80
:+7(495) 648-01-81
info@wika.ru www.wika.ru
Присоединение
к процессу
Размеры
в мм
G SW - размер под ключ d
4
i
G ½ B 27 26 14
G ¾ B 32 32 16
M18 x 1,5 24 23 12
½ NPT 22 - 19
¾ NPT 30 - 20
Присоединение
к процессу
Размеры
в мм
G SW - размер под ключ d
4
i
G ½ B 27 26 14
G ¾ B 32 32 16
½ NPT 22 - 19
¾ NPT 30 - 20
Стр. 8 из 8
WIKA Типовой лист TM 81.01 ∙ 10/2013
12/2012 RU based on 11/2010 D
Данные для заказа
Тип / Номинальный размер / Вид закрепления / Тип присоединения / Диапазон шкалы / Присоединение к процессу /
Диаметр и длина штока / Исполнение и длина капилляра/ Варианты
Тип 5 Накидная гайка и резьбовой переходник
Накидная гайка: G ½
Присоединение к процессу: G ½ B, G ¾ B,
а также: ½ NPT, ¾ NPT
Вариант:
Накидная гайка: M24 x 1,5
Присоединение к процессу: M18 x 1,5
Длина штока в мм: I
1
= 63, 100, 160, 200, 250
Тип 6 К (передвигаемое
по капилляру)
Присоединение к процессу: G ½ B, G ¾ B,
а также: ½ NPT, ¾ NPT
Длина штока в мм: I = 100, 140, 200, 240, 290
© 2009 WIKA Alexander Wiegand SE & Co. KG, alle Rechte vorbehalten.
Технические данные прибора, описанные в настоящем документе, отражают его техническое состояние на момент выхода документа из печати.
Оставляем за собой право навнесение изменений и замену материалов
Пояснение:
G Внешняя резьба
i Длина резьбы
d
4
Диаметр уплотнения
SW Ключ
d Диаметр штока
l1
G
i
SW Ключ
d Диаметр штока
l
1
.
3073300.10
I
F
Длина капилляра
d
4
Диаметр уплотнения
Пояснение:
Сертификаты
■
GOST-R, ,
■
GOST , ,
■
CRN, ( , , ...), ,
.
Содержание
- Благодаря универсальной конструкции термометры данного типа нашли широкое применение в машиностроении в холодильной промышленности и в системах кондиционирования воздуха манометрические термометры могут быть установлены почти во всех точках измерения модели с капиллярами используются для измерений в точках доступ к которым затруднен или которые находятся на значительном расстоянии корпус капилляр и шток изготовлены из нержавеющей стали для оптимальной адаптации к измерительному процессу в распоряжении имеются различные длины и присоединениями к процессу 1
- Еханические средства измерения температуры 1
- Манометрический термометр с капилляром исполнение из нержавеющей стали модель 70 1
- Описание 1
- Отличительные особенности 1
- Применение 1
- Варианты 2
- Конструкция присоединения 2
- Ой форм 2
- Омпресионный фитинг 2
- Оплетка 2
- Подбираетс 2
- Стандартное исполнение 2
- Диапазон измерений в 3
- Диапазон шкалы в 3
- Диапазоны шкалы и измерений 3
- Другие диапазоны шкалы по запросу 3
- Модель нр положение присоединения вид закрепления 3
- Обзор моделей 3
- Предел погреш ности в 3
- Цена деления 3
- Модель h70 крепежный фланец сзади 4
- Модель m70 приборный кронштейн 4
- Модель v70 крепежный фланец спереди 4
- Нр размеры в мм вес в кг 4
- Размеры в мм 4
- Модель b70 трехкантовый фланец со скобой 5
- Модель r70 присоединение снизу 5
- Модель s70 модель s70 корпус с возможностью наклона примерно на 90 5
- Нр размеры в мм вес в кг 5
- Модель a70 присоединение сзади нр 100 6
- Модель a70 присоединение сзади нр 63 6
- Нр размеры в мм вес в кг 6
- 100 160 200 250 полезная длина штока может быть уменьшена до минимальной длины погружения 7
- 60 мм 7
- 80 140 180 230 7
- 89 126 186 226 276 7
- I длина резьбы 7
- Омпресионный фитин 7
- Передвигаемое по штоку присоединение к процессу g ½ b g ¾ b m18 x 1 5 а также ½ npt ¾ npt длина штока в мм 7
- Присоединение к процессу 7
- Размеры в мм 7
- Тип 1 присоединение гладкое без резьбы длина штока в мм i 140 200 240 290 основа для типа 4 резьбового присоединения с уплотнением 7
- Тип 2 присоединение поворотное присоединение к процессу g ½ b длина штока в мм 7
- Тип 3 накидная гайка присоединение к процессу g ½ g ¾ m24 x 1 5 длина штока в мм 7
- Тип 4 7
- Типы присоединений согласно din 7
- 63 100 160 200 250 8
- Crn безопасность например электробезопасность перегрузка давлением канада 8
- Gost r сертификат соответствия россия 8
- Gost свидетельство об утверждении типа средств измерений россия 8
- Данные для заказа 8
- Омпресионный фитин 8
- Передвигаемое по капилляру присоединение к процессу g ½ b g ¾ b а также ½ npt ¾ npt длина штока в мм i 100 140 200 240 290 8
- Присоединение к процессу 8
- Размеры в мм 8
- Сертификаты 8
- Сертификаты см на сайте 8
- Тип 5 накидная гайка и резьбовой переходник накидная гайка g ½ присоединение к процессу g ½ b g ¾ b а также ½ npt ¾ npt вариант накидная гайка m24 x 1 5 присоединение к процессу m18 x 1 5 длина штока в мм 8
- Тип 6 8
- Тип номинальный размер вид закрепления тип присоединения диапазон шкалы присоединение к процессу диаметр и длина штока исполнение и длина капилляра варианты 8
