RU
12/2018 RU based on 08/2012 GB/D/F/E
WIKA Руководство по эксплуатации, модель TGT73 17
7.2 Монтаж на резервуарах
Форма контактного зонда
предполагает его монтаж
на резервуарах с наружным
радиусом до 80 мм. Если радиус
в точке монтажа контактного
зонда на поверхности
резервуара превышает
80 мм, рекомендуется
использовать вкладыш под конкретный радиус резервуара,
изготовленный из материала с хорошей теплопроводностью.
Контактный зонд должен быть закреплен на резервуаре с
помощью углового кронштейна с крепежными винтами или
другим способом. Монтируемый на поверхность зонд должен
иметь непосредственный и надежный контакт с металлической
поверхностью резервуара в точке измерения.
При температурах до 200 °C для оптимизации передачи
тепла от трубы к контактному зонду может использоваться
теплопроводящая паста. Во избежание погрешности измерения
в результате тепловых потерь в точке монтажа контактного
зонда должна быть установлена теплоизоляция. Теплоизоляция
должна обладать достаточной теплоизолирующей
способностью; она не входит в комплект поставки прибора.
7. Инструкции по монтажу ...
3107930.01

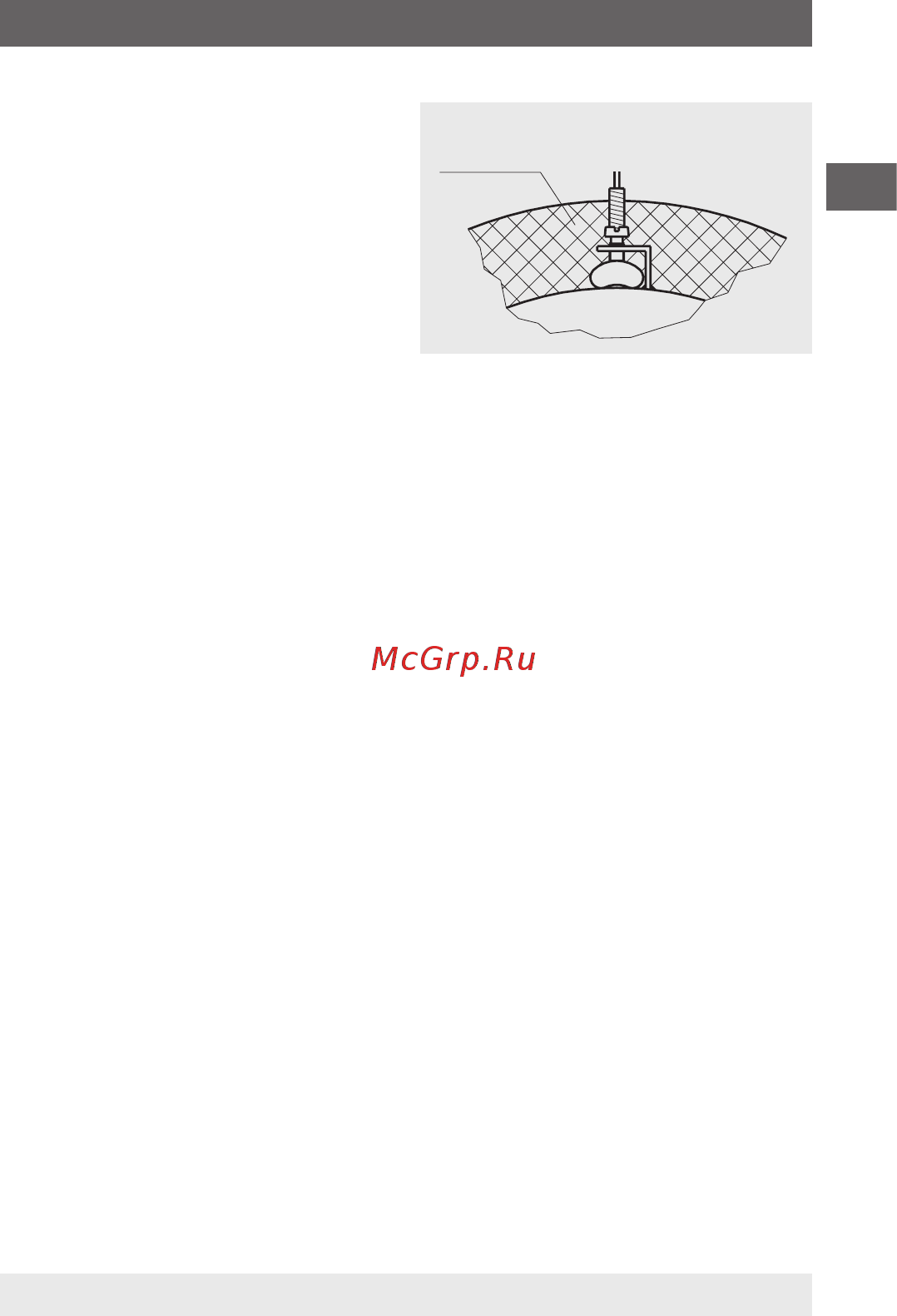

Монтаж с помощью углового
кронштейна
Теплоизоляция
