RU
12/2018 RU based on 08/2012 GB/D/F/E
WIKA Руководство по эксплуатации, модель TGT73 19
8. Электрические ... / 9. Обслуживание ...

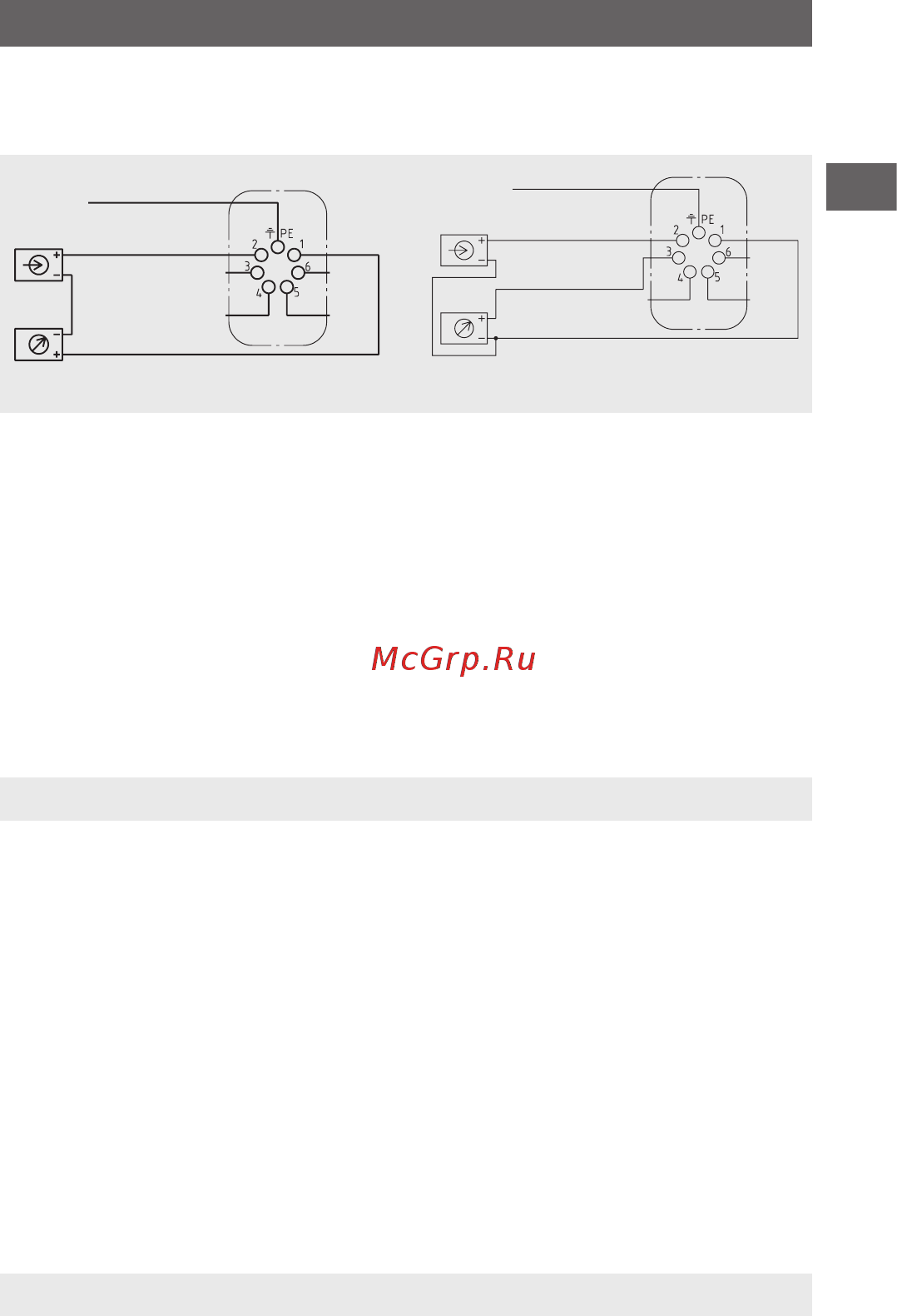

2-проводная схема, 3-проводная схема,
например, 4 ... 20 мА например, 0 ... 10 В
Земля, соединение
с корпусом
Клеммы 3, 4, 5 и 6:
только для служебного
пользования
U
B
+/Sig+
+0V/Sig-
Внешний
индикатор
Напряжение питания
Клемнная коробка
Земля, соединение
с корпусом
I
out
/U
out
Клеммы 4, 5 и 6:
только для служебного
пользования
U
B
+/Sig+
+0V/Sig-
Внешний
индикатор
Напряжение питания
В качестве источника питания возможно применение
нестабилизированного источника постоянного тока с
максимальным уровнем пульсаций 10 % (размах) в номинальном
диапазоне напряжения. Необходимо обеспечить, чтобы
напряжение питания было достаточным с учетом падения
напряжения на внешнем индикаторе; т.е. напряжение на
преобразователе не должно падать ниже 12 В.
9. Обслуживание и очистка
9.1 Обслуживание
Манометрические термометры с преобразователями не требуют
технического обслуживания!
Индикатор должен проверяться один или два раза в год.
Для этого прибор должен быть демонтирован из процесса и
проведен с помощью калибратора температуры.
Ремонт должен выполняться только производителем.
