WIKA TGT70 [2/6] Стандартное исполнение

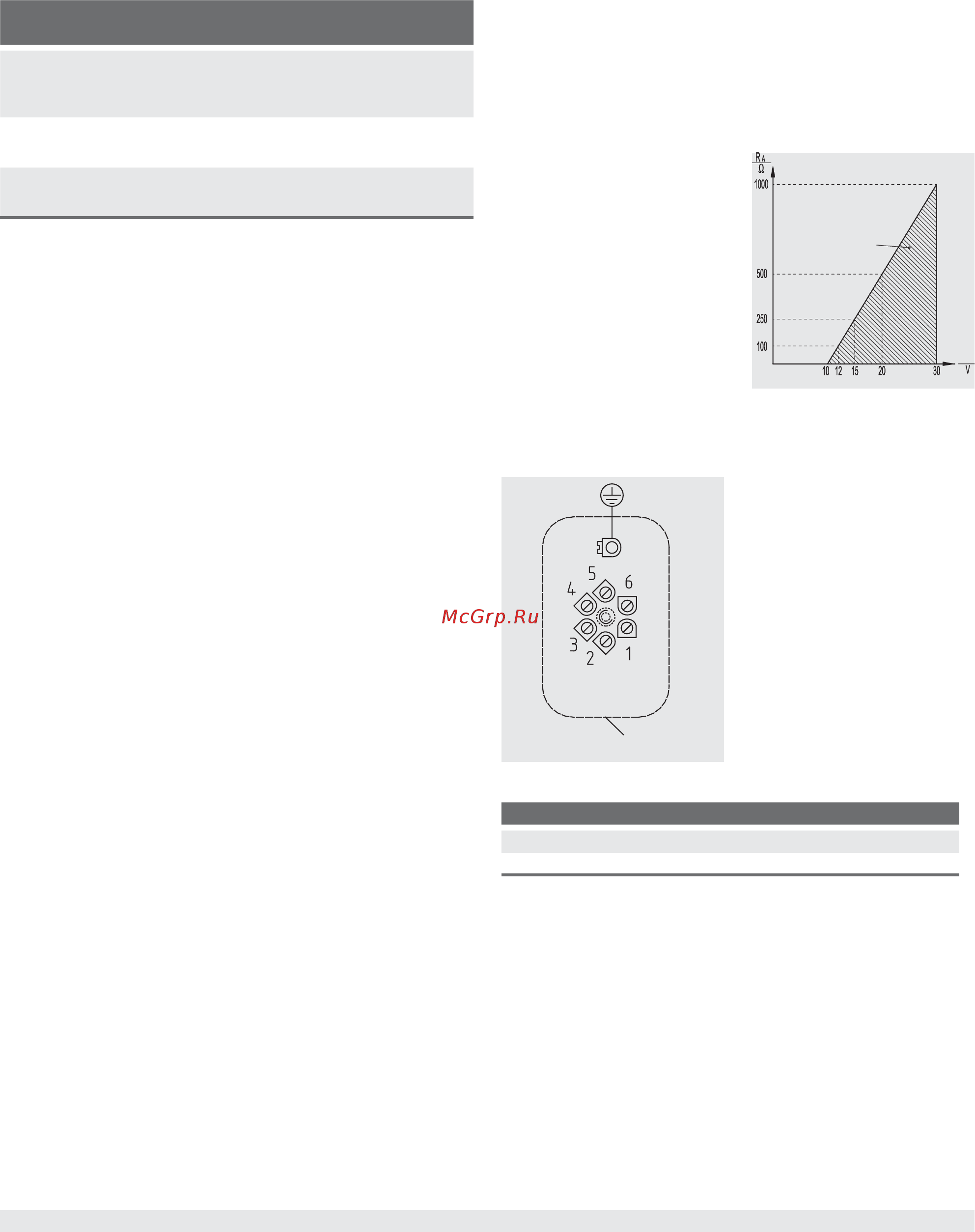

![WIKA TGT70 [2/6] Стандартное исполнение](/views2/1559122/page2/bg2.png)
Стр. 2 из 6 WIKA Типовой лист TV 18.01 ∙ 11/2011
Стандартное исполнение
Принцип измерения
Трубка Бурдона
Номинальный размер в мм
100
Заполняющая жидкость
Ксилол или силиконовое масло
Обзор моделей
Исполнение НР Положение
присоединения
Вид
закрепления
H
100
снизу
(радиальное)
Прибор с капилляром,
крепежный фланец
сзади
M
100
снизу
(радиальное)
Прибор с капилляром,
приборный кронштейн
R
100
снизу
(радиальное)
Прямое присоедине-
ние без капилляра
Точность показаний
Класс 2, DIN EN 13190
Капилляр
Длина по спецификации заказчика (макс. 10 м)
Ø 2 мм, нержавеющая сталь 1.4571, минимальный
радиус изгиба 6 мм
Вывод капилляра
Снизу
Установка капилляра
Учесть, что в монтированном состоянии капилляр не
должен подвергаться вибрациям
Корпус и байонетное кольцо
Нержавеющая сталь
Присоединение
Гладкое, нержавеющая сталь 1.4571
Шток
Ø 8 мм, нержавеющая сталь 1.4571
Активная длина чувствительного элемента
В зависимости от Ød и диапазона шкалы
Циферблат
Наклейка из пластика, белая с логотипом
Алюминий, белый, шкала черная
Стрелка
Алюминий, черная
Окно
Безопасное ламинированное стекло
Вид защиты
IP 65 согласно EN 60529 / IEC 529
Электроника
Выходной сигнал
■
по напряжению
для U
s
= DC 5 В, логометрический: 0,5 … 4,5 В
для U
s
= DC 12 … 32 В, нелогометрический: 0,5 … 4,5 В
■
по току
4 … 20 мА, 2-проводной
Напряжение питания (U
s
)
DC 5 В / DC 12 … 32 В
Электромагнитная совместимость
Согласно стандарту на метод испытаний EN 61000-4-6 /
EN 61000-4-3
Выходной сигнал и допустимая нагрузка
По напряжению (3-проводная
схема): R
A
> 5 кОм
По току (2-проводная схема)
4 ... 20 мА:
R
A
≤ (U
SIG
- 10 В) / 0,02 А для
R
A
в Ом и U
SIG
в DC В
U
SIG
Допустимый диапазон
4 ... 20 мА, 2-проводная схема
Электрическое присоединение
Кабельный ввод сбоку
Выходной сигнал U
B+
U
B-
Сигнал
2-проводная схема (по току)12-
3-проводная схема (по напряжению)1 2 3
Кабельный ввод
14031082.01
