WIKA TGT70 [3/6] Варианты
![WIKA TGT70 [3/6] Варианты](/views2/1559122/page3/bg3.png)
Диапазон
шкалы
в °C
Диапазон
измерений
в °C
Предел
погрешности
± °C
Цена
деления
в °C
- 40 ... + 60 - 30 ...+ 50 2 1
- 30 ... + 50 - 20 ...+ 40 2 1
- 20 ... + 60 - 10 ...+ 50 2 1
- 20 ... + 80 - 10 ...+ 70 2 1
0 ... + 60 + 10 ...+ 50 2 1
0 ... + 80 + 10 ...+ 70 2 1
0 ... + 100 + 10 ...+ 90 2 1
0 ... + 120 + 10 ...+ 110 4 2
0 ... + 160 + 20 ...+ 140 4 2
0 ... + 200 + 20 ...+ 180 4 2
0 ... + 250 + 30 ...+ 220 5 5
Диапазоны шкалы и измерений
1)
Другие диапазоны шкалы по запросу
1) На циферблате диапазон измерений ограничен двумя треугольными метками
на шкале. На измерения в пределах этого диапазона согласно EN 13190
распространяется указанный предел погрешности.
Стр. 3 из 6WIKA Типовой лист TV 18.01 ∙ 11/2011
Варианты
■
Другие типы присоединений
■
Другие диапазоны измерений
■
Класс точности 1,0
■
Защитная гильза согласно DIN или по спецификации
заказчика
■
Исполнение с крепежным фланцем из нержавеющей
стали спереди (V), только с кабельным выводом
сзади ли с вилкой M12
■
Приборное стекло, акрил
■
Электрическое присоединение посредством
кабельной арматуры с резьбой, кабельного вывода
или вилкой M12
■
Другие выходные сигналы
0,5 … 2,5 В (логометрический или не логометрический)
0,5 … 3,5 В (логометрический или не логометрический)
Присоединение
к процессу
Размеры
в мм
GSWi
G ½ B 27 20
Присоединение
к процессу
Размеры
в мм
GSWi
G ½ 27 8,5
G ¾ 32 10,5
M24 x 1,5 32 13,5
3073300.04-U

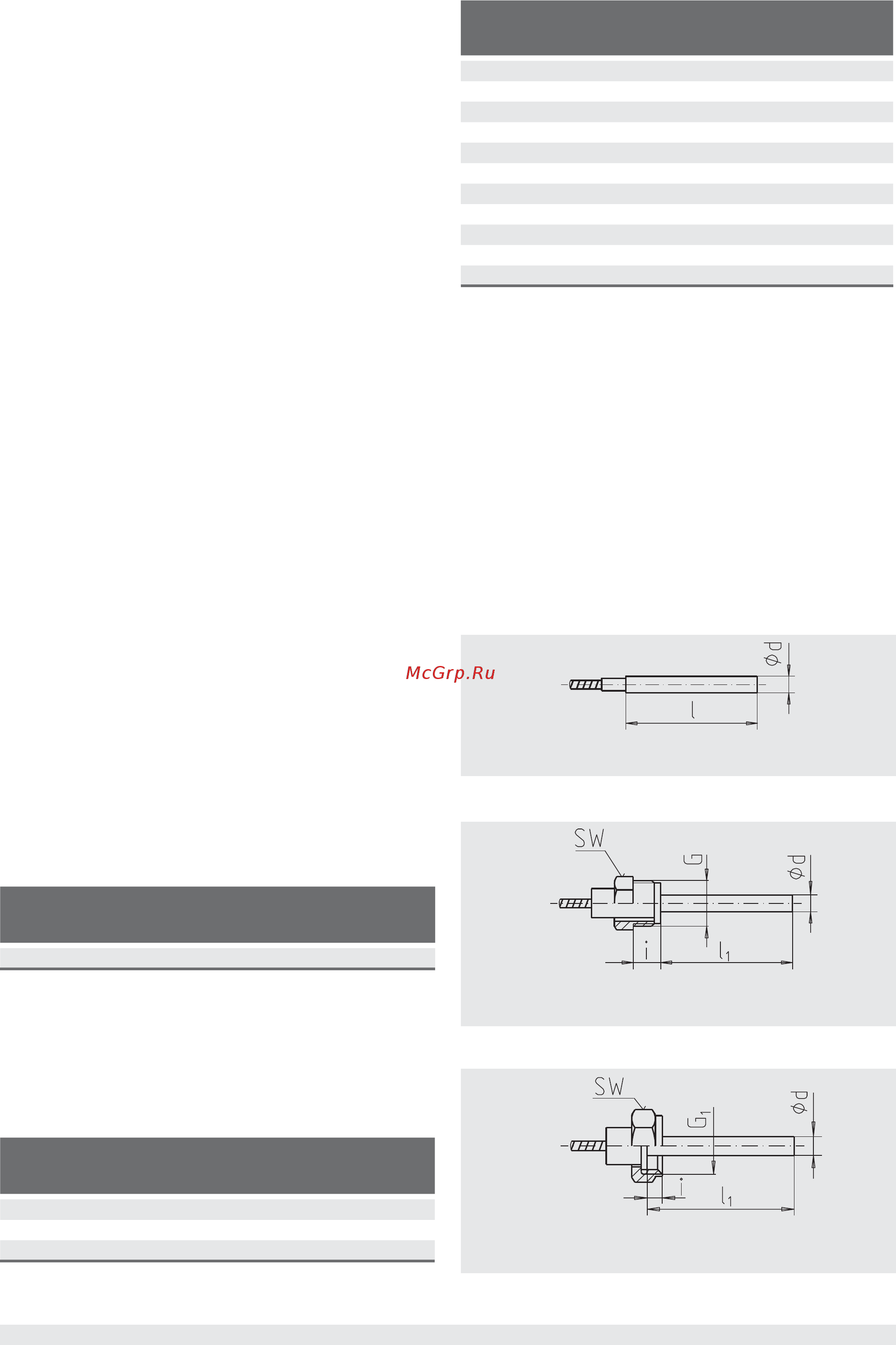

Типы присоединения по DIN
Тип 1 Присоединение гладкое (без резьбы)
Длина штока I = 140, 200, 240, 290 мм
(Основа для типа 4 - резьбового присоединения)
Тип 2 Присоединение поворотное
Присоединение к процессу: G ½ B
Длина штока I
1
= 80, 140, 180, 230 мм
Тип 3 Накидная гайка
Присоединение к процессу: G ½, G ¾, M24 x 1,5
Длина штока I
1
= 89, 126, 186, 226, 276 мм
Обозначения:
G Наружная резьба
i Длина резьбы
Обозначения:
Ø d Диаметр штока
Обозначения:
G
1
Наружная резьба
i Длина резьбы
SW Размер под ключ
Ø d Диаметр штока
SW Размер под ключ
Ø d Диаметр штока
3073300.04-V3073300.04-W
