07/2018 RU based on 14208834.01 07/2017 EN/DE/FR/ES
6 WIKA Руководство по эксплуатации, реле давления модели PSD-4
RU
4-разрядный светодиодный
индикатор
■
Отображение значения давления
■
Отображение позиции меню
■
Отображение параметра
Состояние
коммутирующего выхода 1
Состояние коммутирующего
выхода 2 (опционально)
Режим индикации
▶ Короткое нажатие
Отображение единицы измерения
▶ Долгое нажатие
Отображение параметров
настройки, см. раздел 5.7
“Параметры”
Режим
программирования
▶ Короткое нажатие
Переход по меню вверх
Увеличение значения параметра
(пошаговое)
▶ Долгое нажатие
Переход по меню вверх
Увеличение значения параметра
(быстрое)
Режим отображения
▶ Короткое нажатие
Отображение единицы измерения
▶ Долгое нажатие
Переход в режим программирования
Режим программирования
▶ Короткое нажатие
Переход по меню вниз
Уменьшение значения параметра
(пошаговое)
▶ Долгое нажатие
Переход по меню вниз
Уменьшение значения параметра
(быстрое)
Режим отображения
▶ Короткое нажатие
Отображение единицы измерения
Режим программирования
▶ Короткое нажатие
Выбор позиции меню
Подтверждение ввода

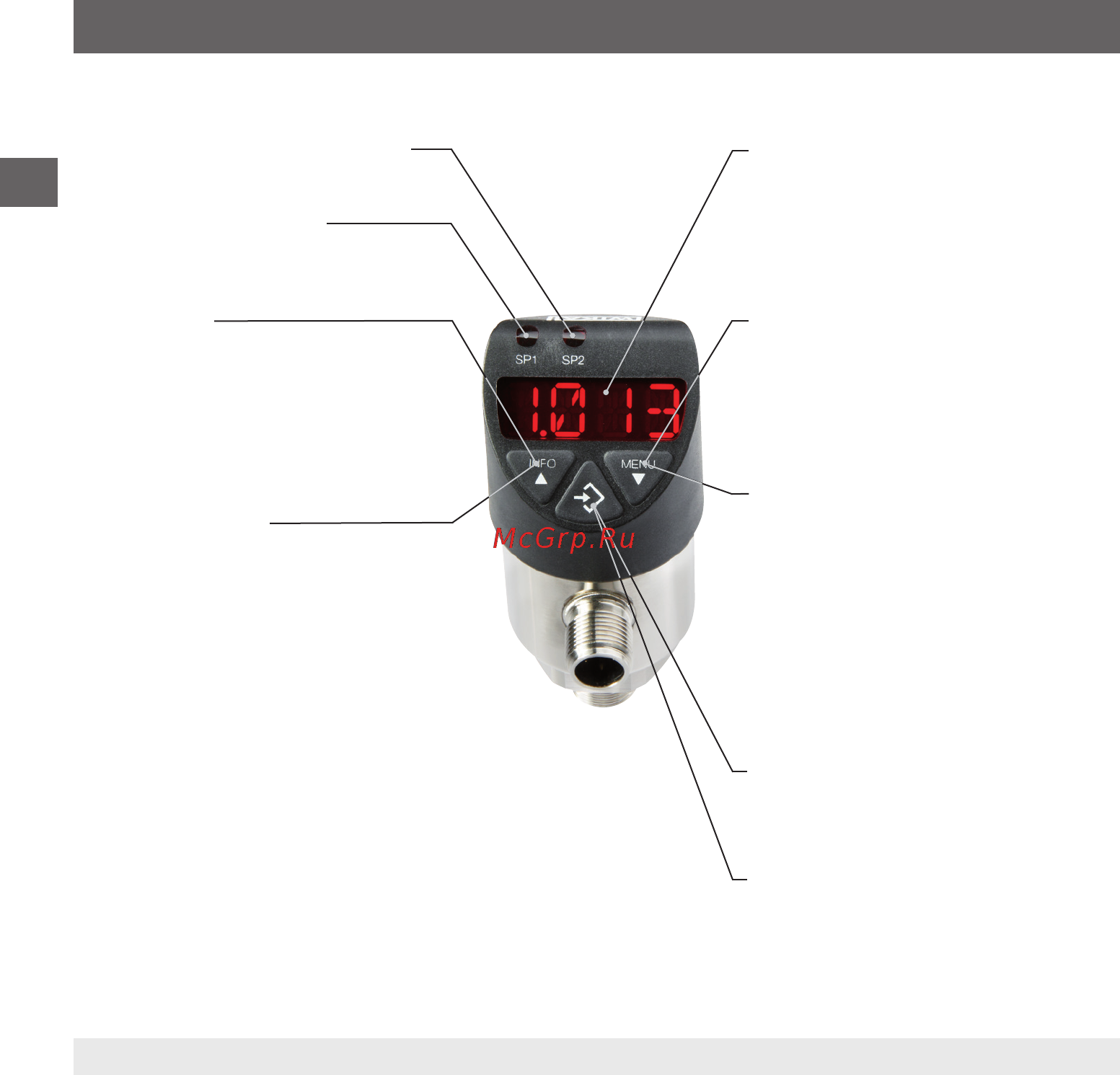

2.3 Модуль индикации и конфигурирования
2. Конструкция и принцип действия
